Трьохстанкова карусельна установка “асканія” для фіксації овець

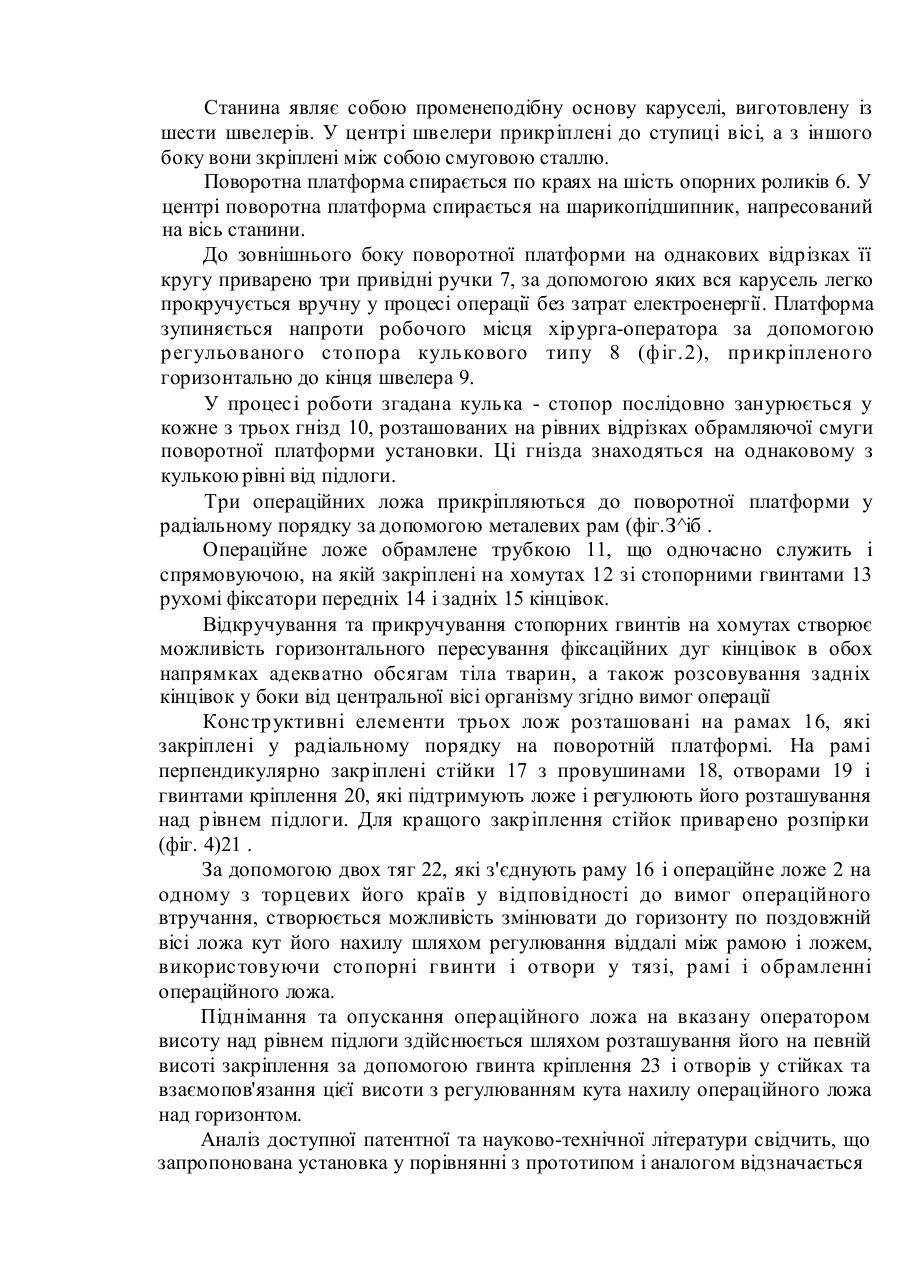

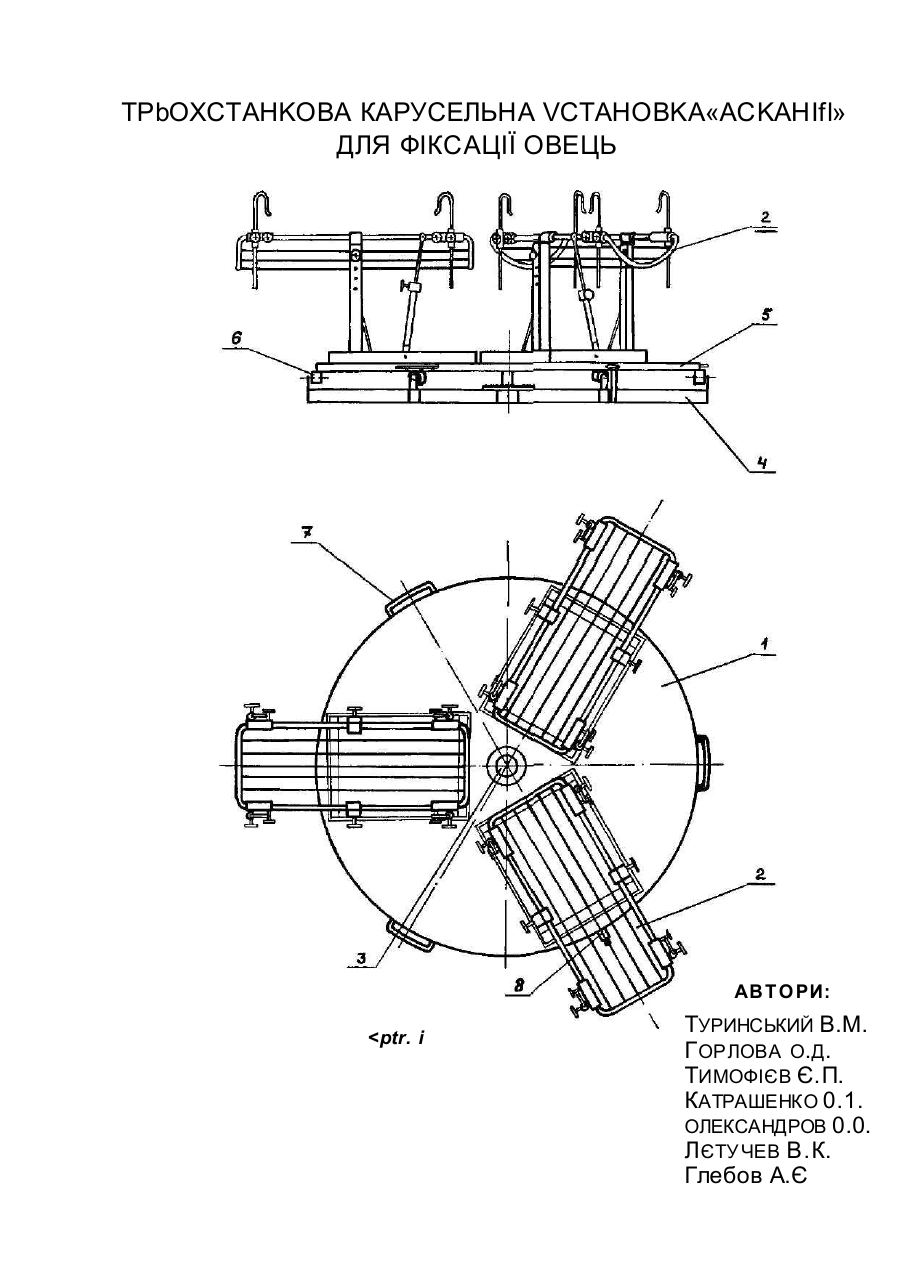

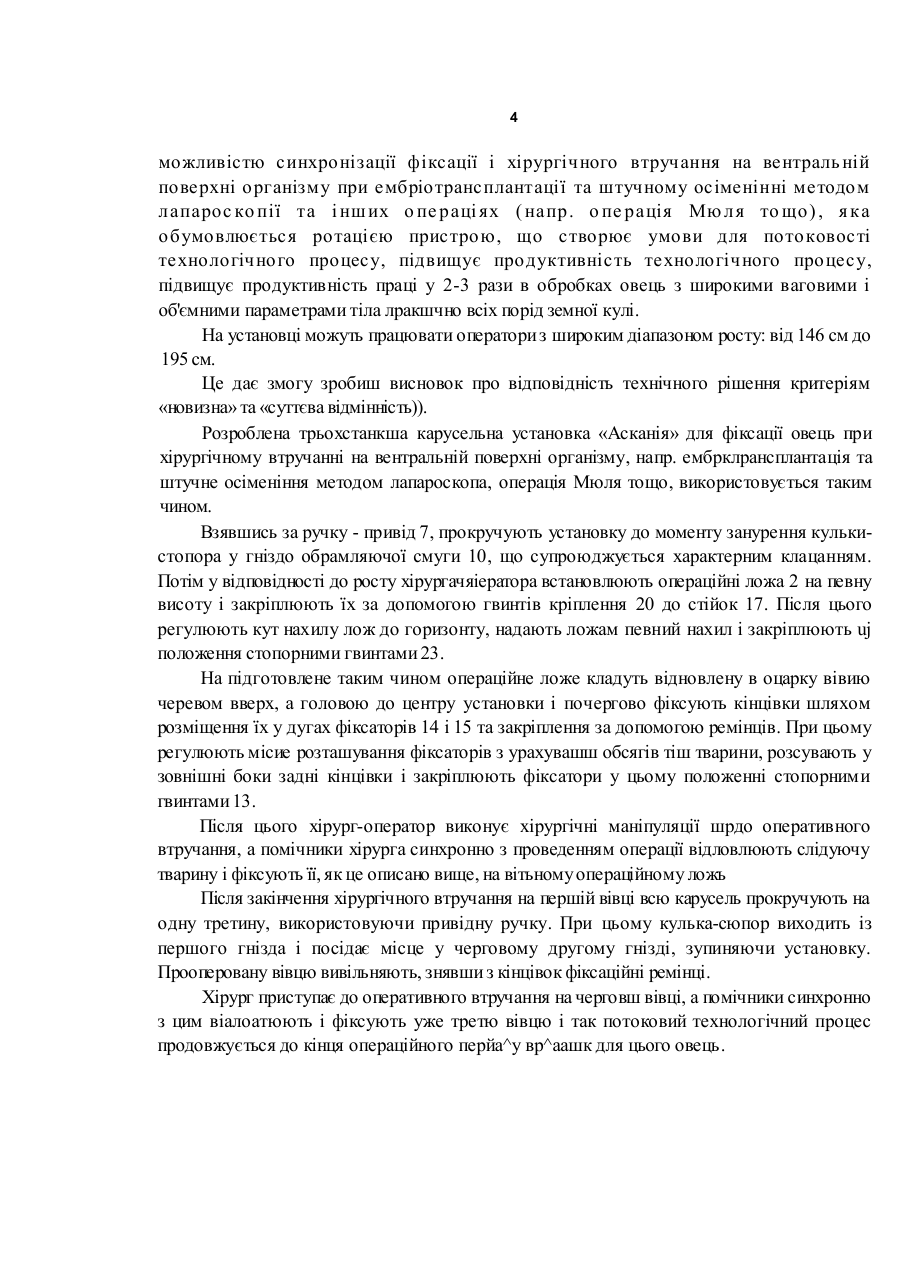

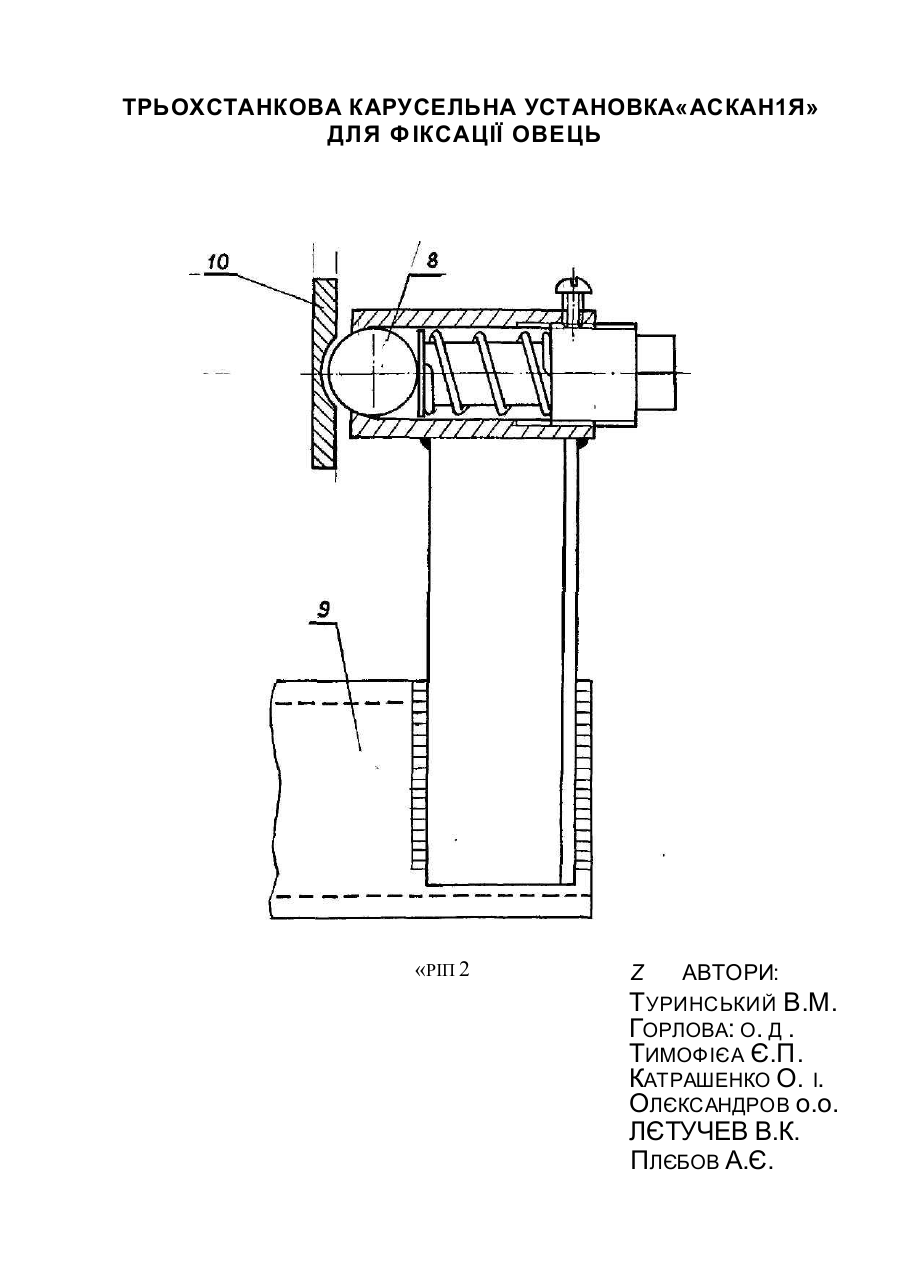

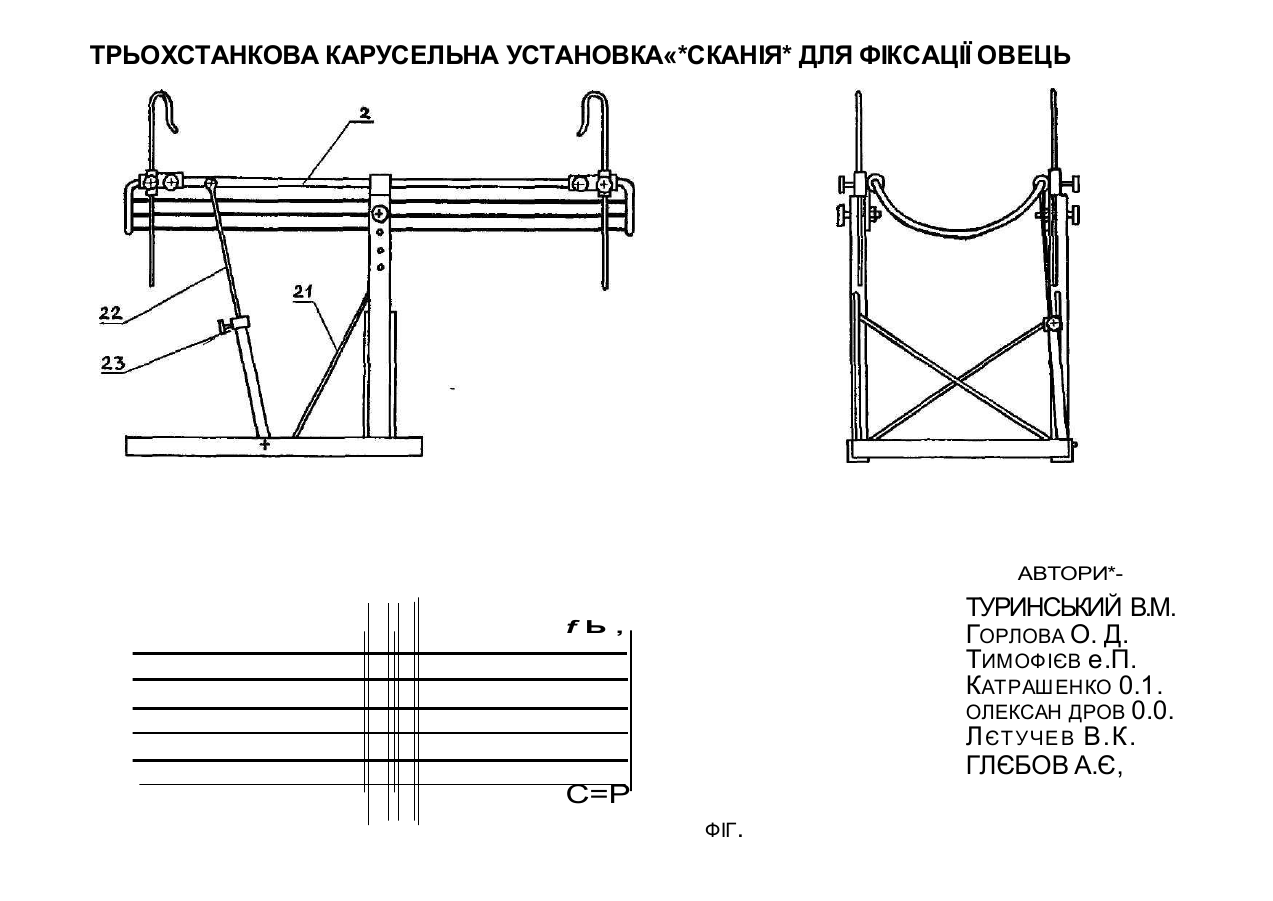

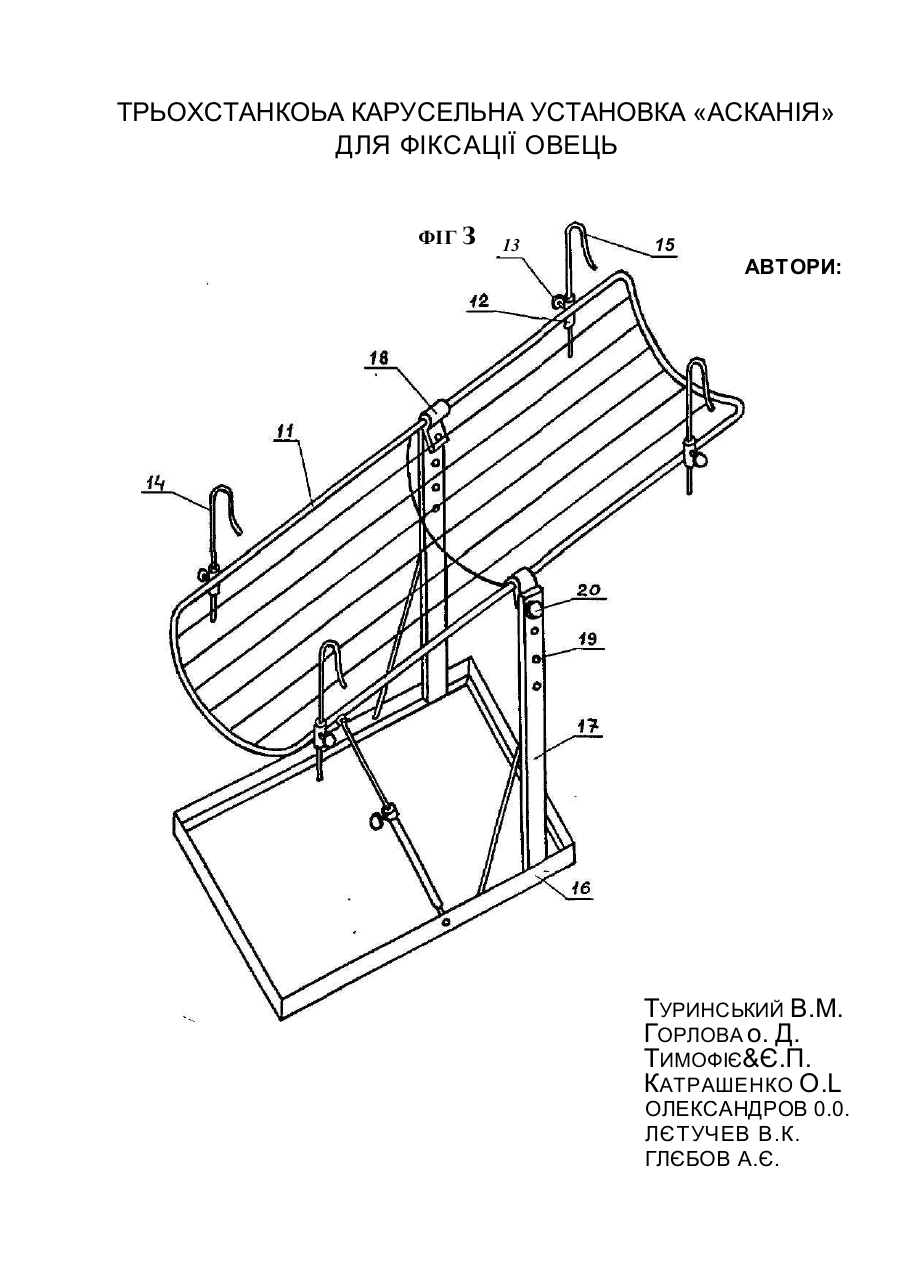

ТРЬОХСТАНКОВА КАРУСЕЛЬНА УСТАНОВКА «АСКАШЯ» ДЛЯ ФІКСАЦП ОВЕЦЬ Винахід відноситься до області тваринництва , зокрема , до пристроїв , які вдосконалюють процес хірургічного втручання на вентральній поверхні організму овець шляхом синхронізації фіксації і хірургічного втручання на різних операційних ложах установки при ротаційному їх виконанні без застосування електроенергії. В останні роки великим попитом на світовому ринку користується висококоштовна овеча вовна типу суперфайн . Поголів'я овець, яке продукує таку вовну, дуже малочисленне, а тому виникла проблема у стислі строки різко збільшити контингенти овець з вовною типу суперфайн. Швидке розмноження цього поголів'я овець можливе за умови широкого застосування ембріотрансплантації" та штучного осіменіння методом лапароскопа. У з в'яз ку з цим, у ба гатьох країна х с віту про водят ься нау ко ві дослідження, спрямовані на вдосконалення методів фіксацц овець з метою проведення хірургічних втручань щодо ембріотрансплантації та штучного осіменіння методом лапароскоігії, а тако ж інших операці й в області вентральної поверхні організму (операція Мюля проти вольфартіозу тощо). Проведення хірургічних маніпуляцій щодо здійснення згаданих операцій вимагає розробки зручних високопродуктивних фіксаційних установок, які забезпечують потоковість технологічного процесу, напр. установок карусельного типу . За прототип розроблюваного винаходу нами взято відому карусельну установку для доїння овець, в якій ряди боксів розташовані уподовж зовнішнього краю платформи (заявка Франції № 2182723, А 01 К 1/00, 1974). Прототипом є також відома карусельна установка для механічного доїння овець і спосіб безперервного доїння, яка має ряд стійл на горизонтальній плиті у формі ободу з можливістю обертання навкруги його центру (Патент Франції № 2109338, А 01J 5/00, 1972). Найбільш близькою за технічною сутністю до заявлюваної нами установки, взятої нами як аналог, є установка для машинного доїння овець (а.с. СРСР № 1512531 від 8 червня 1989 року). Установка відрізняється можливістю фіксації та розфіксації овець у стоячому положенні, подачі їх до робочого місця дояра-оператора, автоматичного контролю кількісних і якісних показників молока та напівавтоматичного поповнення концкормів у годівничку у процесі доїння овець. Аналіз конструктивних особливостей установок протопів і аналогу показує, що фіксація овець для доїння в них здійсню ється у стоячому положенні, а у запропонованій нам и установці хірургічні втручання відбуваються на вентоальній Гчеоевній) повеохні тіла лежачої ввеох животом тварини, а все це радикально змінює розрооку конструкції та u використання > за новим призначенням. З урахуванням необхідності розробки установки, яка забезпечує потоковість проведення технологічного процесу хірургічного втручання на черевній поверхні організму вівці, нами взято вже розроблені й оггробувані станки для фіксації овець, які включають операційне ложе з фіксаторами передніх і задніх кінцівок і відрізняються тим, що фіксатори всіх кінцівок з'єднуються з обрамленням ложа хомутами і стопорними гвинтами з можливістю пересуватися з урахуванням обсягів тіла тварин у горизонтальному напрямі та відхилятися по вертикалі у зовнішні боки, причому ложе у середній частині утримується на рамі двома стійками з отворами і гвинтами кріплення для регулювання висоти розташування ложа над підлогою, а на одному з торцевих країв за допомогою тяги, обладнаної шарнірним кріпленням і скобою зі стопорними гвинтами, ложе з'єднується з рамою з можливістю регулювання куту його нахилу до горизонту (див. заявку № 97073936 з пріоритетом від 27.07.1997 року) і закріплено їх на каруселі, яку обладнано трьома ручками-приводами і стопором кулькового типу. Ці станки включають мобільне операційне ложе з можливістю регулювання висоти його розташування над підлогою відповідно до росту оператора і куту нахилу ложа над горизонтом згідно вимог операції, а також рухомі фіксатори кінцівок, які дають змогу фіксувати на ложі тварин з різними параметрами тіла. Хронометражні спостереження за технологічним процесом потокової ембріотрансшіантації та штучного осіменіння методом лапароскопії показали, що витрати часу на проведення відловлювання тварини, доставку ЇЇ на місце оперування, фіксацію у передопераційному періоді та розфіксацію у післяопераційному періоді у два рази перевищують тривалість проведення операції. Це і стало підставою для розробки трьохстанкової установки. Затрати часу при синхронному проведенні на двох операційних ложах передопераційних маніпуляцій, а на третьому - хірургічного втручання і обумовлюють потоковість технологічного процесу. Завдання винаходу - розробка трьохстанкової установки «Асканія» для фіксації' овець при ембріотрансплантацц та штучному осіменінні методом лапароскопії та інших операціях в області вентральної поверхні організму (операція Мюля проти вольфартиозу тощо), яка забезпечує потоковість технологічного процесу завдяки синхронності фіксації тварин і хірургічного втручання та поетапної ротації установки при обслуговуванні тварин з широкими ваговими і об'ємними параметрами організму. Винахід пояснюється кресленнями, де на фіг.1 показана схема трьохстанкової карусельної установки «Асканія» для фіксації овець; на фіг.2 зображається стопор кулькового типу і гніздо на обрамляючій платформу смузі; на фіг.З наведено операційне ложе на рамі; на фіг.4 нанесено операційне ложе зі стійками і тягами. Вказане завдання досягається тим, що установка (фіг. ]) включає карусель 1, на якій у радіальному порядку за допомогою рам закріплено три операційних ложа 2 з можливістю повертатися навкруги центральної вісі З установки і забезпечувати ротаційний потоковий технологічний процес. Карусель складається із станини 4, поворотної платформи 5 і трьох операційних лож. Станина являє собою променеподібну основу каруселі, виготовлену із шести швелерів. У центрі швелери прикріплені до ступиці вісі, а з іншого боку вони зкріплені між собою смуговою сталлю. Поворотна платформа спирається по краях на шість опорних роликів 6. У центрі поворотна платформа спирається на шарикопідшипник, напресований на вісь станини. До зовнішнього боку поворотної платформи на однакових відрізках її кругу приварено три привідні ручки 7, за допомогою яких вся карусель легко прокручується вручну у процесі операції без затрат електроенергії. Платформа зупиняється напроти робочого місця хірурга-оператора за допомогою регульованого стопора кулькового типу 8 (фіг.2), прикріпленого горизонтально до кінця швелера 9. У процесі роботи згадана кулька - стопор послідовно занурюється у кожне з трьох гнізд 10, розташованих на рівних відрізках обрамляючої смуги поворотної платформи установки. Ці гнізда знаходяться на однаковому з кулькою рівні від підлоги. Три операційних ложа прикріпляються до поворотної платформи у радіальному порядку за допомогою металевих рам (фіг.З^іб . Операційне ложе обрамлене трубкою 11, що одночасно служить і спрямовуючою, на якій закріплені на хомутах 12 зі стопорними гвинтами 13 рухомі фіксатори передніх 14 і задніх 15 кінцівок. Відкручування та прикручування стопорних гвинтів на хомутах створює можливість горизонтального пересування фіксаційних дуг кінцівок в обох напрямках адекватно обсягам тіла тварин, а також розсовування задніх кінцівок у боки від центральної вісі організму згідно вимог операції Конструктивні елементи трьох лож розташовані на рамах 16, які закріплені у радіальному порядку на поворотній платформі. На рамі перпендикулярно закріплені стійки 17 з провушинами 18, отворами 19 і гвинтами кріплення 20, які підтримують ложе і регулюють його розташування над рівнем підлоги. Для кращого закріплення стійок приварено розпірки (фіг. 4)21 . За допомогою двох тяг 22, які з'єднують раму 16 і операційне ложе 2 на одному з торцевих його країв у відповідності до вимог операційного втручання, створюється можливість змінювати до горизонту по поздовжній вісі ложа кут його нахилу шляхом регулювання віддалі між рамою і ложем, використовуючи стопорні гвинти і отвори у тязі, рамі і обрамленні операційного ложа. Піднімання та опускання операційного ложа на вказану оператором висоту над рівнем підлоги здійснюється шляхом розташування його на певній висоті закріплення за допомогою гвинта кріплення 23 і отворів у стійках та взаємопов'язання цієї висоти з регулюванням кута нахилу операційного ложа над горизонтом. Аналіз доступної патентної та науково-технічної літератури свідчить, що запропонована установка у порівнянні з прототипом і аналогом відзначається 4 можливістю синхронізації фіксації і хірургічного втручання на вентраль ній поверхні організму при ембріотрансплантації та штучному осіменінні методом лапарос ко пії та і нш их о пе раці ях ( напр. о пе рація Мю ля то що ) , я к а обумовлюється ротацією пристрою, що створює умови для потоковості технологічного процесу, підвищує продуктивність технологічного процесу, підвищує продуктивність праці у 2-3 рази в обробках овець з широкими ваговими і об'ємними параметрами тіла лракшчно всіх порід земної кулі. На установці можуть працювати оператори з широким діапазоном росту: від 146 см до 195 см. Це дає змогу зробиш висновок про відповідність технічного рішення критеріям «новизна» та «суттєва відмінність)). Розроблена трьохстанкша карусельна установка «Асканія» для фіксації овець при хірургічному втручанні на вентральній поверхні організму, напр. ембрклрансплантація та штучне осіменіння методом лапароскопа, операція Мюля тощо, використовується таким чином. Взявшись за ручку - привід 7, прокручують установку до моменту занурення кулькистопора у гніздо обрамляючої смуги 10, що супроюджується характерним клацанням. Потім у відповідності до росту хірургачяіератора встановлюють операційні ложа 2 на певну висоту і закріплюють їх за допомогою гвинтів кріплення 20 до стійок 17. Після цього регулюють кут нахилу лож до горизонту, надають ложам певний нахил і закріплюють uj положення стопорними гвинтами 23. На підготовлене таким чином операційне ложе кладуть відновлену в оцарку вівию черевом вверх, а головою до центру установки і почергово фіксують кінцівки шляхом розміщення їх у дугах фіксаторів 14 і 15 та закріплення за допомогою ремінців. При цьому регулюють місие розташування фіксаторів з урахувашш обсягів тіш тварини, розсувають у зовнішні боки задні кінцівки і закріплюють фіксатори у цьому положенні стопорними гвинтами 13. Після цього хірург-оператор виконує хірургічні маніпуляції шрдо оперативного втручання, а помічники хірурга синхронно з проведенням операції відловлюють слідуючу тварину і фіксують її, як це описано вище, на вітьному операційному ложь Після закінчення хірургічного втручання на першій вівці всю карусель прокручують на одну третину, використовуючи привідну ручку. При цьому кулька-сюпор виходить із першого гнізда і посідає місце у черговому другому гнізді, зупиняючи установку. Прооперовану вівцю вивільняють, знявши з кінцівок фіксаційні ремінці. Хірург приступає до оперативного втручання на черговш вівці, а помічники синхронно з цим віалоатюють і фіксують уже третю вівцю і так потоковий технологічний процес продовжується до кінця операційного перйа^у вр^аашк для цього овець. TPbOXCTAHKOBA КАРУСЕЛЬНА VCTAHOBKA«ACKAHIfl» ДЛЯ ФІКСАЦІЇ ОВЕЦЬ АВ Т О РИ:
