Установка для доїння овець

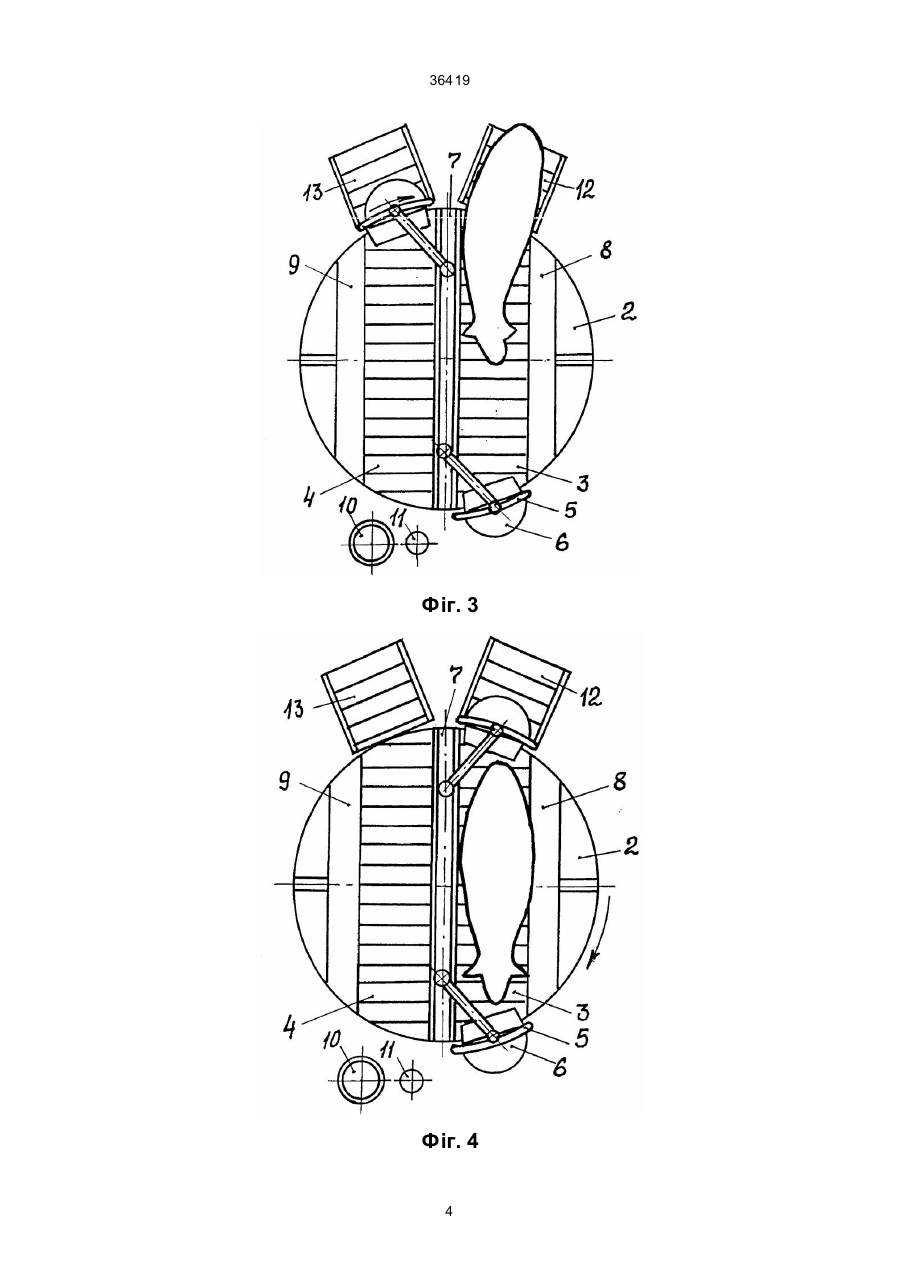

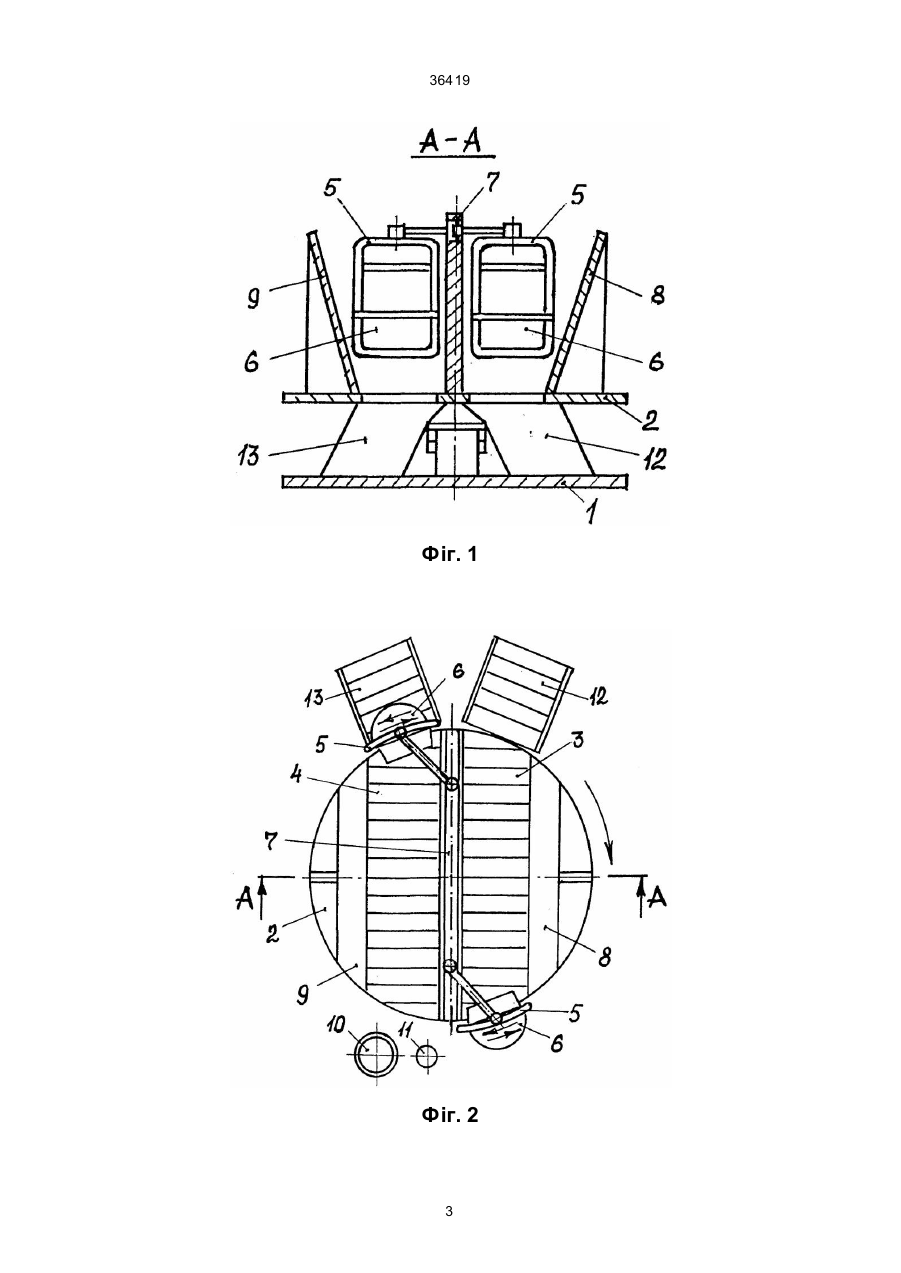

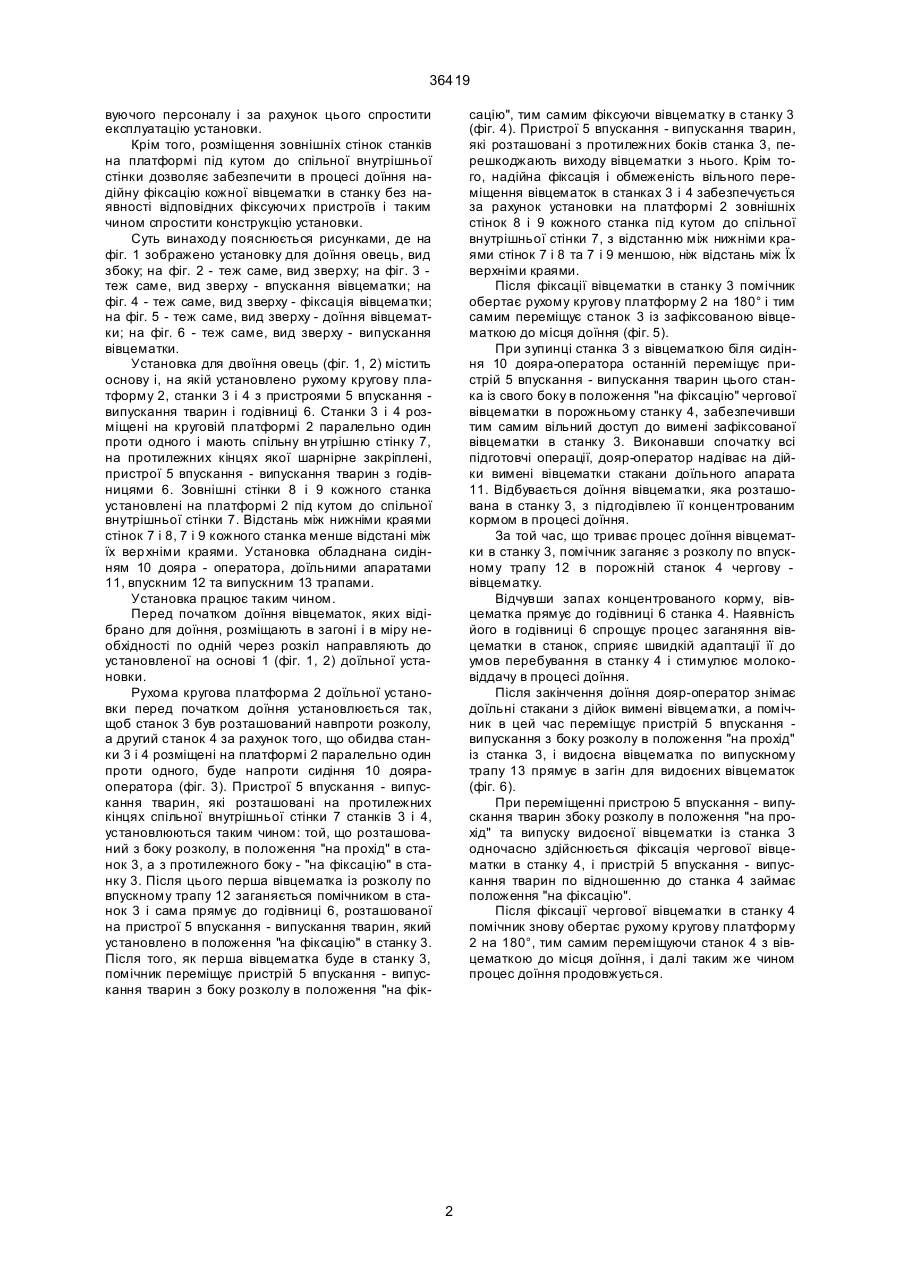

Установка для доїння овець, що містить рухому кругову платформу, станки з пристроями впус 36419 вуючого персоналу і за рахунок цього спростити експлуатацію установки. Крім того, розміщення зовнішніх стінок станків на платформі під кутом до спільної внутрішньої стінки дозволяє забезпечити в процесі доїння надійну фіксацію кожної вівцематки в станку без наявності відповідних фіксуючи х пристроїв і таким чином спростити конструкцію установки. Суть винаходу пояснюється рисунками, де на фіг. 1 зображено установку для доїння овець, вид збоку; на фіг. 2 - теж саме, вид зверху; на фіг. 3 теж саме, вид зверху - впускання вівцематки; на фіг. 4 - теж саме, вид зверху - фіксація вівцематки; на фіг. 5 - теж саме, вид зверху - доїння вівцематки; на фіг. 6 - теж саме, вид зверху - випускання вівцематки. Установка для двоїння овець (фіг. 1, 2) містить основу і, на якій установлено рухому кругову платформу 2, станки 3 і 4 з пристроями 5 впускання випускання тварин і годівниці 6. Станки 3 і 4 розміщені на круговій платформі 2 паралельно один проти одного і мають спільну вн утрішню стінку 7, на протилежних кінцях якої шарнірне закріплені, пристрої 5 впускання - випускання тварин з годівницями 6. Зовнішні стінки 8 і 9 кожного станка установлені на платформі 2 під кутом до спільної внутрішньої стінки 7. Відстань між нижніми краями стінок 7 і 8, 7 і 9 кожного станка менше відстані між їх вер хніми краями. Установка обладнана сидінням 10 дояра - оператора, доїльними апаратами 11, впускним 12 та випускним 13 трапами. Установка працює таким чином. Перед початком доїння вівцематок, яких відібрано для доїння, розміщають в загоні і в міру необхідності по одній через розкіл направляють до установленої на основі 1 (фіг. 1, 2) доїльної установки. Рухома кругова платформа 2 доїльної установки перед початком доїння установлюється так, щоб станок 3 був розташований навпроти розколу, а другий станок 4 за рахунок того, що обидва станки 3 і 4 розміщені на платформі 2 паралельно один проти одного, буде напроти сидіння 10 дояраоператора (фіг. 3). Пристрої 5 впускання - випускання тварин, які розташовані на протилежних кінцях спільної внутрішньої стінки 7 станків 3 і 4, установлюються таким чином: той, що розташований з боку розколу, в положення "на прохід" в станок 3, а з протилежного боку - "на фіксацію" в станку 3. Після цього перша вівцематка із розколу по впускному трапу 12 заганяється помічником в станок 3 і сама прямує до годівниці 6, розташованої на пристрої 5 впускання - випускання тварин, який установлено в положення "на фіксацію" в станку 3. Після того, як перша вівцематка буде в станку 3, помічник переміщує пристрій 5 впускання - випускання тварин з боку розколу в положення "на фік сацію", тим самим фіксуючи вівцематку в станку 3 (фіг. 4). Пристрої 5 впускання - випускання тварин, які розташовані з протилежних боків станка 3, перешкоджають виходу вівцематки з нього. Крім того, надійна фіксація і обмеженість вільного переміщення вівцематок в станках 3 і 4 забезпечується за рахунок установки на платформі 2 зовнішніх стінок 8 і 9 кожного станка під кутом до спільної внутрішньої стінки 7, з відстанню між нижніми краями стінок 7 і 8 та 7 і 9 меншою, ніж відстань між Їх верхніми краями. Після фіксації вівцематки в станку 3 помічник обертає рухому кругову платформу 2 на 180° і тим самим переміщує станок 3 із зафіксованою вівцематкою до місця доїння (фіг. 5). При зупинці станка 3 з вівцематкою біля сидіння 10 дояра-оператора останній переміщує пристрій 5 впускання - випускання тварин цього станка із свого боку в положення "на фіксацію" чергової вівцематки в порожньому станку 4, забезпечивши тим самим вільний доступ до вимені зафіксованої вівцематки в станку 3. Виконавши спочатку всі підготовчі операції, дояр-оператор надіває на дійки вимені вівцематки стакани доїльного апарата 11. Відбувається доїння вівцематки, яка розташована в станку 3, з підгодівлею її концентрованим кормом в процесі доїння. За той час, що триває процес доїння вівцематки в станку 3, помічник заганяє з розколу по впускному трапу 12 в порожній станок 4 чергову вівцематку. Відчувши запах концентрованого корму, вівцематка прямує до годівниці 6 станка 4. Наявність його в годівниці 6 спрощує процес заганяння вівцематки в станок, сприяє швидкій адаптації її до умов перебування в станку 4 і стимулює молоковіддачу в процесі доїння. Після закінчення доїння дояр-оператор знімає доїльні стакани з дійок вимені вівцематки, а помічник в цей час переміщує пристрій 5 впускання випускання з боку розколу в положення "на прохід" із станка 3, і видоєна вівцематка по випускному трапу 13 прямує в загін для видоєних вівцематок (фіг. 6). При переміщенні пристрою 5 впускання - випускання тварин збоку розколу в положення "на прохід" та випуску видоєної вівцематки із станка 3 одночасно здійснюється фіксація чергової вівцематки в станку 4, і пристрій 5 впускання - випускання тварин по відношенню до станка 4 займає положення "на фіксацію". Після фіксації чергової вівцематки в станку 4 помічник знову обертає рухому кругову платформу 2 на 180°, тим самим переміщуючи станок 4 з вівцематкою до місця доїння, і далі таким же чином процес доїння продовжується. 2 36419 Фіг. 1 Фіг. 2 3 36419 Фіг. 3 Фіг. 4 4 36419 Фіг. 5 Фіг. 6 5 36419 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
