Машинка для стриження тварин

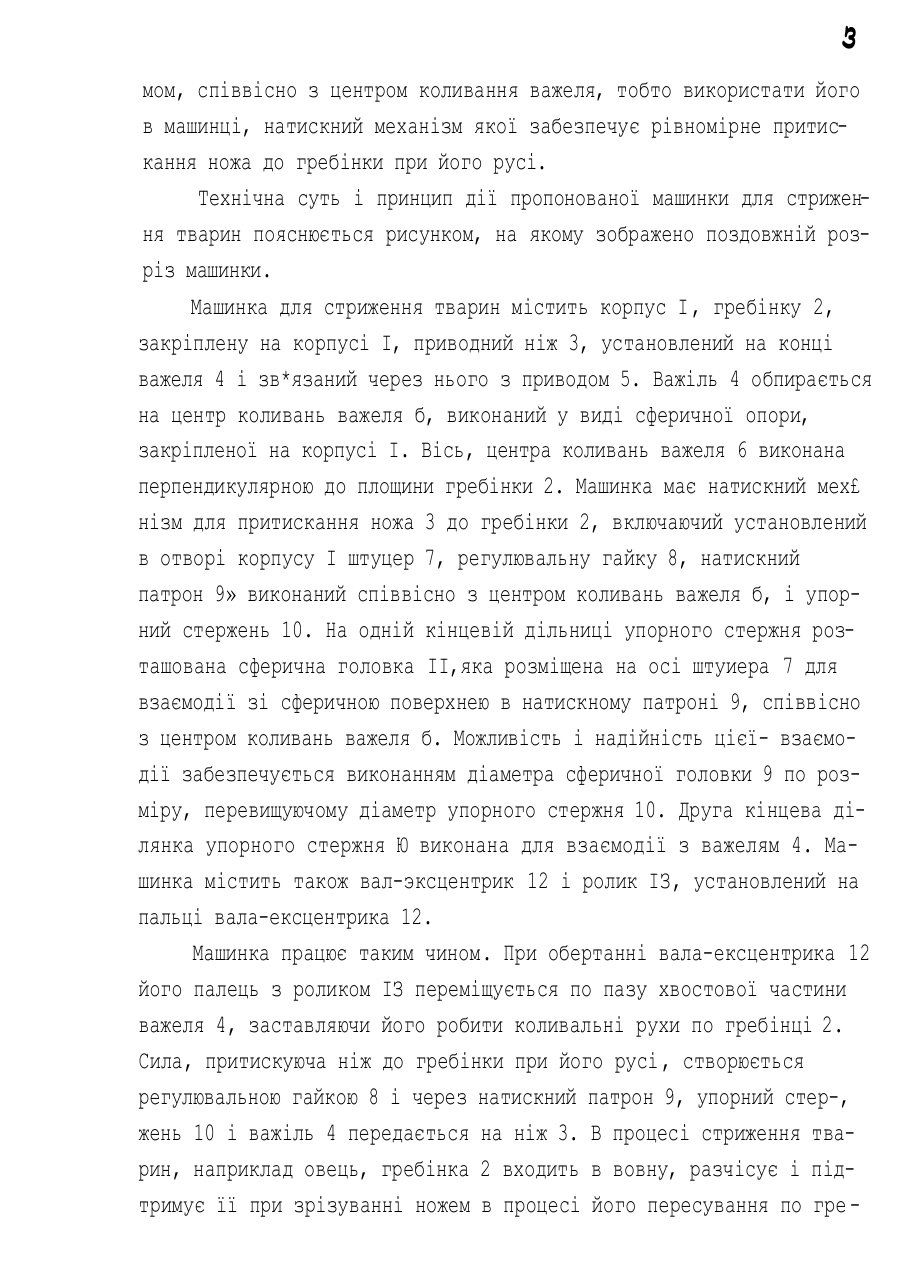

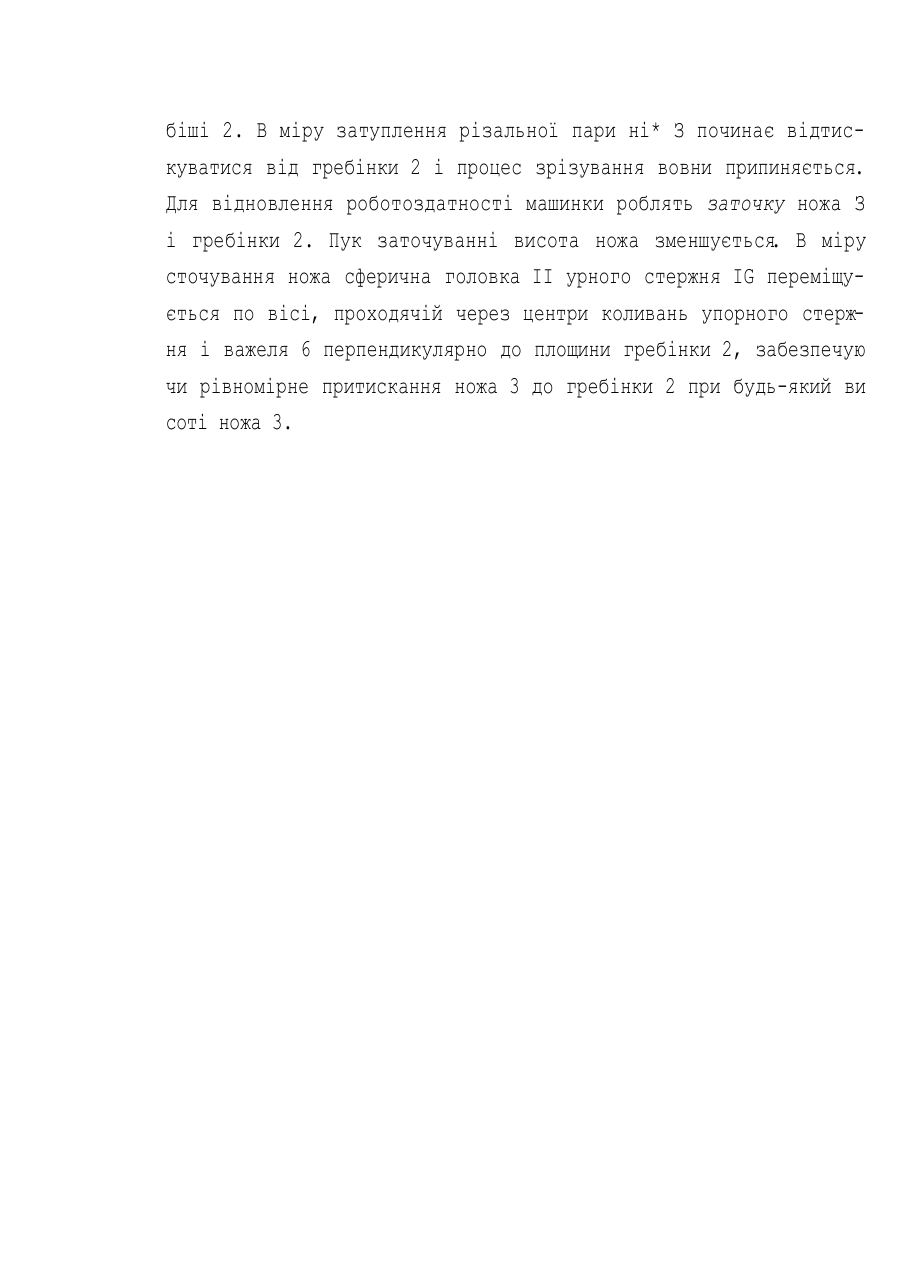

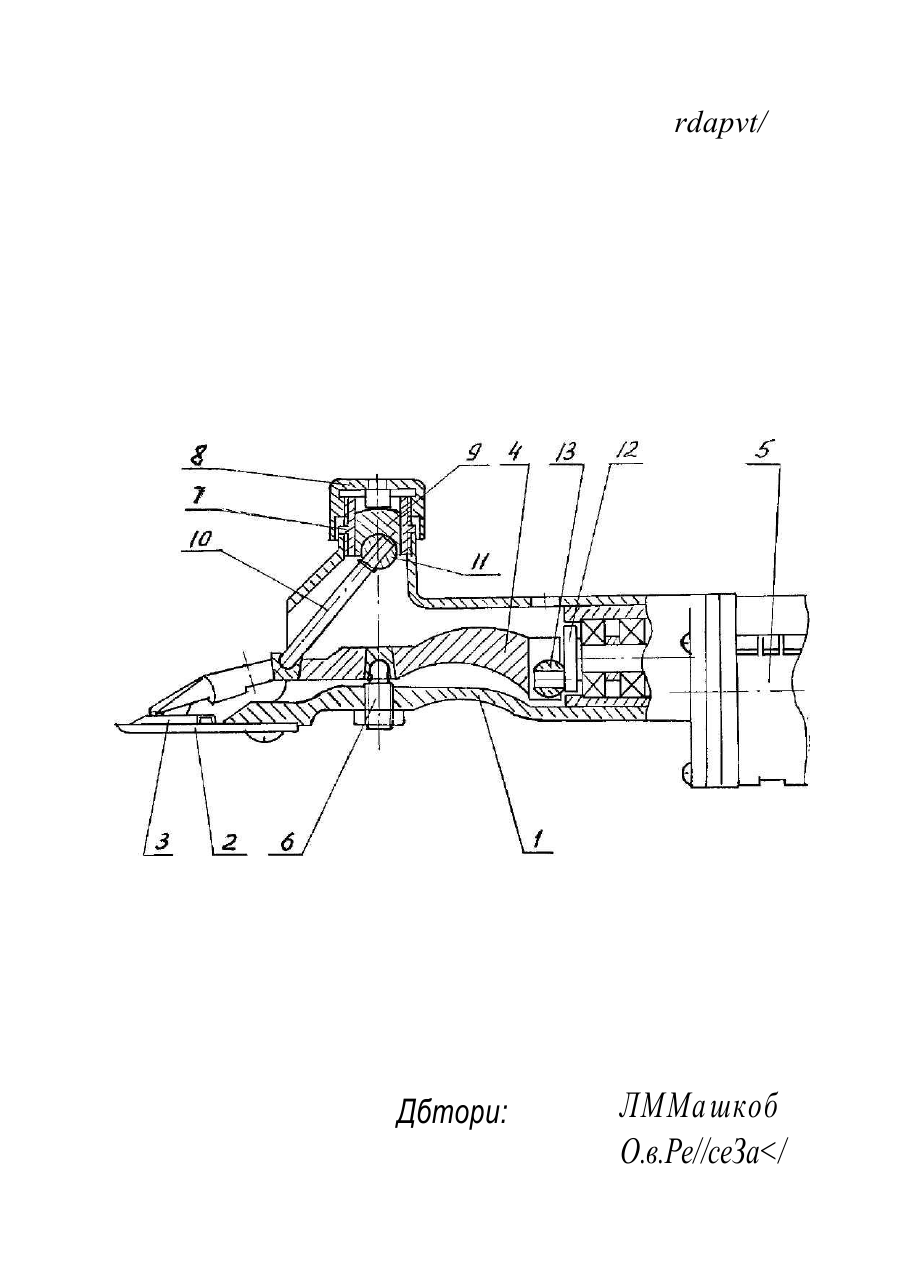

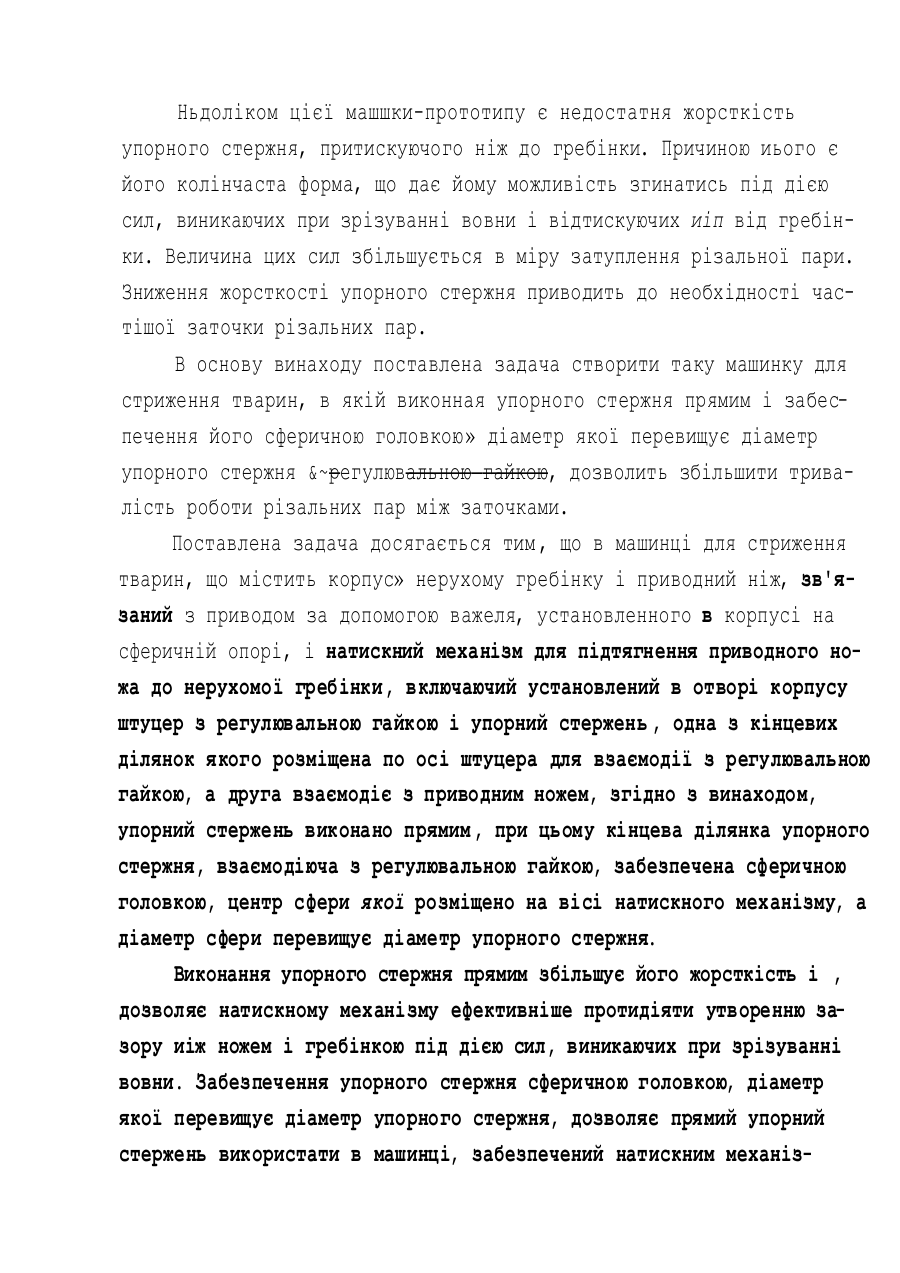

B26 В 19/24 МАШИНКИ ДШ СТРИЖЕННЯ ТВАРИН Винахід відноситься до ручних різальних інструментів, зокрема, до машинок для стриження тварин, переважно овець. Відома машинка для стриження овець, що містить корпус, різаль ний апарат, важіль, натискний апарат і привод,/ а.с.СРСР №992183, В26В 19/24,І983г./. Різальний апарат машинки складається з ножа і гребінки. Гребінка нерухомо закріплена на корпусі машинки. Ніж пристосований для пересувань пдгребінці. Привод ножа містить електродвигун, редуктор, вал-ексцентрик і важіль, на кінці якого установлено ніж. Притискання ножа до гребінки виконується натискним механізмом, розміщеним в приливку корпусу машинки. Вісь натискного механізму виконана похилою до площини гребінки. Сила, притискуюча ніж до гребінки при його русі, створюється натискною гайкою і через натискний патрон, упорний стержень і важіл передається на ніж. Недолікш цієї машинки для стриження овець є нерівномірне притискання ножа до гребінки при його русі. Для забезпечення рівномірного притискання ножа до гребінки необхідно, щоб центри коливань важеля і упорного стержня знаходилися на їх загальній осі, перпендикулярній до площини гребінки. В даній же машинці в результаті сточування ножа по висоті при його заточках центр коливань упорного стержня зміщується від оптимального положення по похилій осі. Як прототип вибрана машинка для стриження тварин /а.с.СРСР № І2798І8, В26В 19/24,1986г./, що містить корпус, гребінку, приводний ніж, зв'язаний з поводом за допомогою важеля, і натискний механізм для притискання ножа до гребінки, включаючий установлений в отворі корпусу штуцер, натискну гайку і упорний стержень. Отвір в корпусі під натискний механізм виконано співві сним з центром коливань важеля. Упорний стержень має колінчасту скорму. Ньдоліком цієї машшки-прототипу є недостатня жорсткість упорного стержня, притискуючого ніж до гребінки. Причиною иього є його колінчаста форма, що дає йому можливість згинатись під дією сил, виникаючих при зрізуванні вовни і відтискуючих иіп від гребінки. Величина цих сил збільшується в міру затуплення різальної пари. Зниження жорсткості упорного стержня приводить до необхідності частішої заточки різальних пар. В основу винаходу поставлена задача створити таку машинку для стриження тварин, в якій виконная упорного стержня прямим і забеспечення його сферичною головкою» діаметр якої перевищує діаметр упорного стержня &~регулювальною гайкою, дозволить збільшити тривалість роботи різальних пар між заточками. Поставлена задача досягається тим, що в машинці для стриження тварин, що містить корпус» нерухому гребінку і приводний ніж, зв'язаний з приводом за допомогою важеля, установленного в корпусі на сферичній опорі, і натискний механізм для підтягнення приводного ножа до нерухомої гребінки, включаючий установлений в отворі корпусу штуцер з регулювальною гайкою і упорний стержень , одна з кінцевих ділянок якого розміщена по осі штуцера для взаємодії з регулювальною гайкою, а друга взаємодіє з приводним ножем, згідно з винаходом, упорний стержень виконано прямим, при цьому кінцева ділянка упорного стержня, взаємодіюча з регулювальною гайкою, забезпечена сферичною головкою, центр сфери якої розміщено на вісі натискного механізму, а діаметр сфери перевищує діаметр упорного стержня. Виконання упорного стержня прямим збільшує його жорсткість і , дозволяє натискному механізму ефективніше протидіяти утворенню зазору иіж ножем і гребінкою під дією сил, виникаючих при зрізуванні вовни. Забезпечення упорного стержня сферичною головкою, діаметр якої перевищує діаметр упорного стержня, дозволяє прямий упорний стержень використати в машинці, забезпечений натискним механіз з мом, співвісно з центром коливання важеля, тобто використати його в машинці, натискний механізм якої забезпечує рівномірне притискання ножа до гребінки при його русі. Технічна суть і принцип дії пропонованої машинки для стриження тварин пояснюється рисунком, на якому зображено поздовжній розріз машинки. Машинка для стриження тварин містить корпус І, гребінку 2, закріплену на корпусі І, приводний ніж 3, установлений на конці важеля 4 і зв*язаний через нього з приводом 5. Важіль 4 обпирається на центр коливань важеля б, виконаний у виді сферичної опори, закріпленої на корпусі І. Вісь, центра коливань важеля 6 виконана перпендикулярною до площини гребінки 2. Машинка має натискний мех£ нізм для притискання ножа 3 до гребінки 2, включаючий установлений в отворі корпусу І штуцер 7, регулювальну гайку 8, натискний патрон 9» виконаний співвісно з центром коливань важеля б, і упорний стержень 10. На одній кінцевій дільниці упорного стержня розташована сферична головка II,яка розміщена на осі штуиера 7 для взаємодії зі сферичною поверхнею в натискному патроні 9, співвісно з центром коливань важеля б. Можливість і надійність цієї- взаємодії забезпечується виконанням діаметра сферичної головки 9 по розміру, перевищуючому діаметр упорного стержня 10. Друга кінцева ділянка упорного стержня Ю виконана для взаємодії з важелям 4. Машинка містить також вал-эксцентрик 12 і ролик ІЗ, установлений на пальці вала-ексцентрика 12. Машинка працює таким чином. При обертанні вала-ексцентрика 12 його палець з роликом ІЗ переміщується по пазу хвостової частини важеля 4, заставляючи його робити коливальні рухи по гребінці 2. Сила, притискуюча ніж до гребінки при його русі, створюється регулювальною гайкою 8 і через натискний патрон 9, упорний стер-, жень 10 і важіль 4 передається на ніж 3. В процесі стриження тварин, наприклад овець, гребінка 2 входить в вовну, разчісує і підтримує її при зрізуванні ножем в процесі його пересування по гре біші 2. В міру затуплення різальної пари ні* З починає відтискуватися від гребінки 2 і процес зрізування вовни припиняється. Для відновлення роботоздатності машинки роблять заточку ножа З і гребінки 2. Пук заточуванні висота ножа зменшується В міру . сточування ножа сферична головка II урного стержня IG переміщується по вісі, проходячій через центри коливань упорного стержня і важеля 6 перпендикулярно до площини гребінки 2, забезпечую чи рівномірне притискання ножа 3 до гребінки 2 при будь-який ви соті ножа 3. rdapvt/ Дбтори: ЛММашкоб О.в.Ре//сеЗа
