Кульковий запобіжний патрон
Номер патенту: 51223
Опубліковано: 12.07.2010
Автори: Гевко Роман Богданович, Гевко Ігор Богданович, Гагалюк Андрій Валерійович, Пік Андрій Іванович, Дзюра Володимир Олексійович
Формула / Реферат
Кульковий запобіжний патрон, що виконаний у вигляді хвостовика, конічної циліндричної оправки, повідка, корпуса, пружини стискування, упора і пальця, які з'єднані з кульками, який відрізняється тим, що на циліндричній частині хвостовика конічно-циліндричної оправки в зоні взаємодії з повідком виконані рівномірно по колу три ряди сферичних півлунок, в які встановлено кульки, що взаємодіють зверху з внутрішніми осьовими півкруглими пазами, які виконані в центральному отворі повідка, крім цього з лівого торця упора по ходу переміщення інструменту на рамі верстата встановлено обмежувач ходу з реверсом і можливістю коливного руху, а поводок з корпусом і упором по зовнішньому діаметру закриті захисним кожухом від забруднення.
Текст

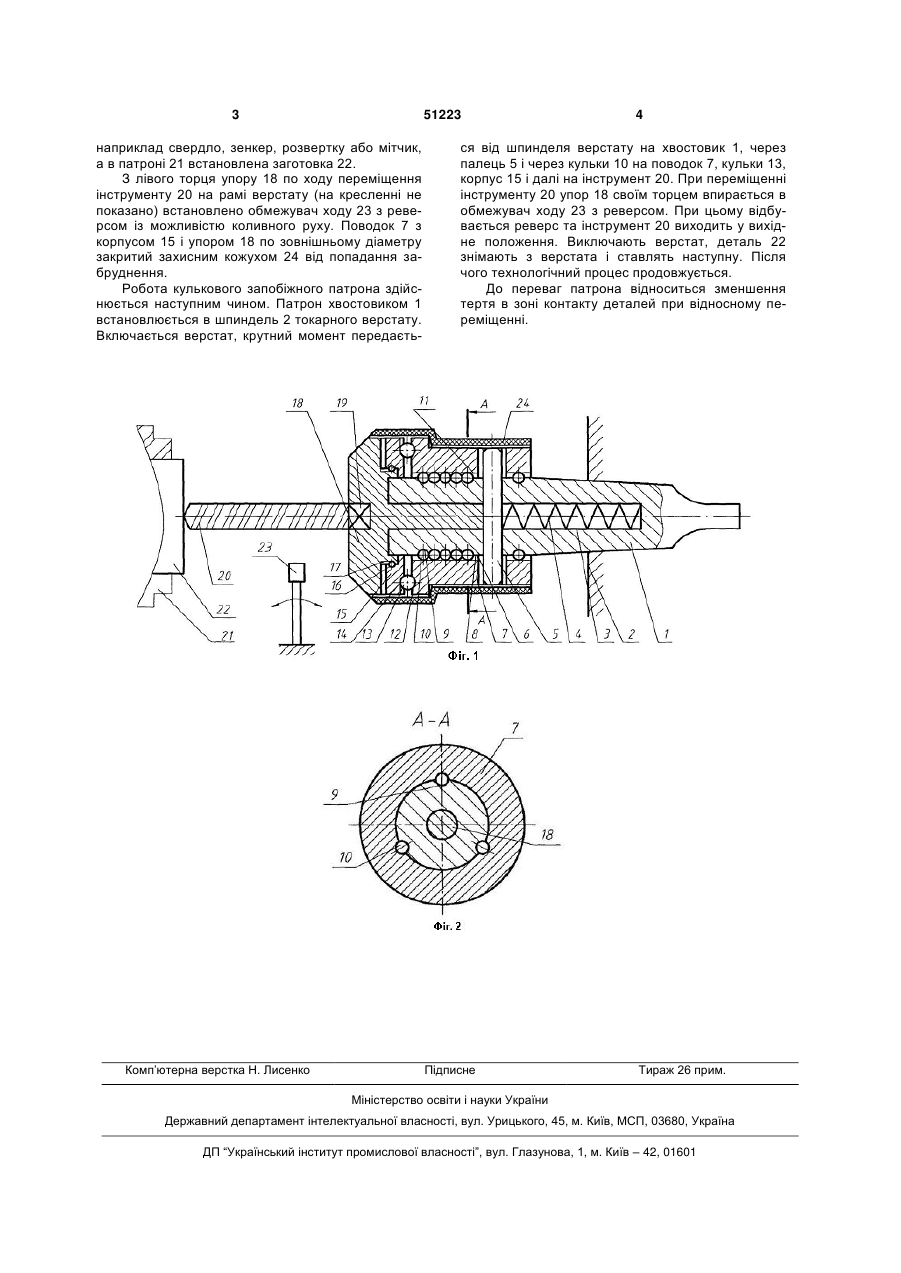

Кульковий запобіжний патрон, що виконаний у вигляді хвостовика, конічної циліндричної оправки, повідка, корпуса, пружини стискування, упора і 3 51223 наприклад свердло, зенкер, розвертку або мітчик, а в патроні 21 встановлена заготовка 22. З лівого торця упору 18 по ходу переміщення інструменту 20 на рамі верстату (на кресленні не показано) встановлено обмежувач ходу 23 з реверсом із можливістю коливного руху. Поводок 7 з корпусом 15 і упором 18 по зовнішньому діаметру закритий захисним кожухом 24 від попадання забруднення. Робота кулькового запобіжного патрона здійснюється наступним чином. Патрон хвостовиком 1 встановлюється в шпиндель 2 токарного верстату. Включається верстат, крутний момент передаєть Комп’ютерна верстка Н. Лиcенко 4 ся від шпинделя верстату на хвостовик 1, через палець 5 і через кульки 10 на поводок 7, кульки 13, корпус 15 і далі на інструмент 20. При переміщенні інструменту 20 упор 18 своїм торцем впирається в обмежувач ходу 23 з реверсом. При цьому відбувається реверс та інструмент 20 виходить у вихідне положення. Виключають верстат, деталь 22 знімають з верстата і ставлять наступну. Після чого технологічний процес продовжується. До переваг патрона відноситься зменшення тертя в зоні контакту деталей при відносному переміщенні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBall safety holder
Автори англійськоюHevko Roman Bohdanovych, Hahaliuk Andrii Valeriiovycnh, Dziura Volodymyr Oleksiiovych, Pik Andrii Ivanovych, Hevko Ihor Bohdanovych
Назва патенту російськоюШариковый предохранительный патрон
Автори російськоюГевко Роман Богданович, Гагалюк Андрей Валерьевич, Дзюра Владимир Алексеевич, Пик Андрей Иванович, Гевко Игорь Богданович
МПК / Мітки
МПК: B23B 31/00
Мітки: запобіжний, патрон, кульковий
Код посилання
<a href="https://ua.patents.su/2-51223-kulkovijj-zapobizhnijj-patron.html" target="_blank" rel="follow" title="База патентів України">Кульковий запобіжний патрон</a>
Запобіжний кульковий патрон
Номер патенту: 29124
Опубліковано: 10.01.2008
Автори: Шевчук Оксана Степанівна, Гурик Олег Ярославович, Брощак Іван Іванович
МПК: F16D 7/00
Мітки: патрон, запобіжний, кульковий
Формула / Реферат:
Запобіжний кульковий патрон, який виконано у вигляді хвостовика з повідком, пружиною стиснення, пальця і корпусу з установчими, базуючими і кріпильними елементами, а поводок з корпусом є у взаємодії через з’єднувальні елементи, який відрізняється тим, що з'єднувальними елементами є кульки, а корпус з хвостовиком з’єднані тілами кочення, які встановлені в транспортній доріжці, яка виконана у внутрішньому діаметрі корпусу і зовнішньому діаметрі...
Кульковий запобіжний патрон
Номер патенту: 26560
Опубліковано: 25.09.2007
Автор: Брощак Іван Іванович
МПК: F16D 7/06
Мітки: патрон, запобіжний, кульковий
Формула / Реферат:
Кульковий запобіжний патрон, що виконано у вигляді ведучої і веденої півмуфт, які підпружинені між собою і є у взаємодії через з'єднувальні елементи, хвостовика, оправки, елементів базування і закріплення патрона і різальних елементів, а також механізму регулювання величини передавального моменту, який відрізняється тим, що ведуча та ведена півмуфти рухомо з'єднані між собою обоймою, яка нерухомо прикріплена до веденої півмуфти, а у верхній...
Патрон запобіжний
Номер патенту: 29125
Опубліковано: 10.01.2008
Автори: Нагорняк Галина Степанівна, Брощак Іван Іванович, Гевко Ігор Богданович
МПК: F16D 7/00
Мітки: патрон, запобіжний
Формула / Реферат:
Патрон запобіжний, який виконано у вигляді хвостовика з циліндричною частиною, корпусу з елементами базування і закріплення різальних інструментів, ведучих і ведених елементів, які підпружинені між собою для передачі крутного моменту, і механізму його регулювання, який відрізняється тим, що на лівому кінці циліндричної частини хвостовика встановлено циліндричний корпус з можливістю осьового і кругового обертання, з правого торця цього корпусу...
Патрон запобіжний
Номер патенту: 34880
Опубліковано: 26.08.2008
Автори: Гагалюк Андрій Валерійович, Комар Роман Васильович, Брощак Іван Іванович
МПК: B23B 31/00
Мітки: запобіжний, патрон
Формула / Реферат:
Патрон запобіжний, який виконано у вигляді хвостовика з циліндричною частиною, ведучого і веденого циліндричних корпусів, а у ведучому циліндричному корпусі по периферії зовнішнього діаметра рівномірно по колу виконано наскрізні осьові отвори, осі яких є паралельними до осі хвостовика, в які, з можливістю осьового переміщення, встановлені тіла кочення, які підпружинені між собою, який відрізняється тим, що у верхній частині хвостовика...
Патрон для нарізання різі
Номер патенту: 34889
Опубліковано: 26.08.2008
Автор: Гагалюк Андрій Валерійович
МПК: B23B 31/02
Мітки: нарізання, різі, патрон
Формула / Реферат:
Патрон для нарізання різі, який містить хвостовик з циліндричною частиною, ведучий і ведений корпуси, а у ведучому корпусі по периферії зовнішнього діаметра рівномірно по колу виконано наскрізні осьові отвори, осі яких є паралельними до осі хвостовика, в які, з можливістю осьового переміщення, встановлені тіла кочення, які підпружинені між собою, який відрізняється тим, що тіла кочення у вигляді кульок зверху підтиснуті пружинами, верхні...
