Патрон для нарізання різі
Формула / Реферат
Патрон для нарізання різі, який містить хвостовик з циліндричною частиною, ведучий і ведений корпуси, а у ведучому корпусі по периферії зовнішнього діаметра рівномірно по колу виконано наскрізні осьові отвори, осі яких є паралельними до осі хвостовика, в які, з можливістю осьового переміщення, встановлені тіла кочення, які підпружинені між собою, який відрізняється тим, що тіла кочення у вигляді кульок зверху підтиснуті пружинами, верхні кінці яких є у взаємодії з верхнім підтискним диском, який нагвинчений на хвостовик, і знизу кульки є у взаємодії з торцевими сферичними лисками, які виконані на торці веденого циліндричного корпуса, який є у взаємодії з торцевим виступом кінця циліндричної частини хвостовика, знизу в центральному отворі циліндричного веденого корпуса жорстко закріплено мітчикотримач двома болтами, які розміщені в діаметрально протилежних місцях, останній зверху зцентрований циліндричним виступом кінця циліндричного хвостовика, а знизу в центральний отвір мітчикотримача встановлено мітчик, який жорстко закріплений гвинтом в радіальному напрямку.
Текст

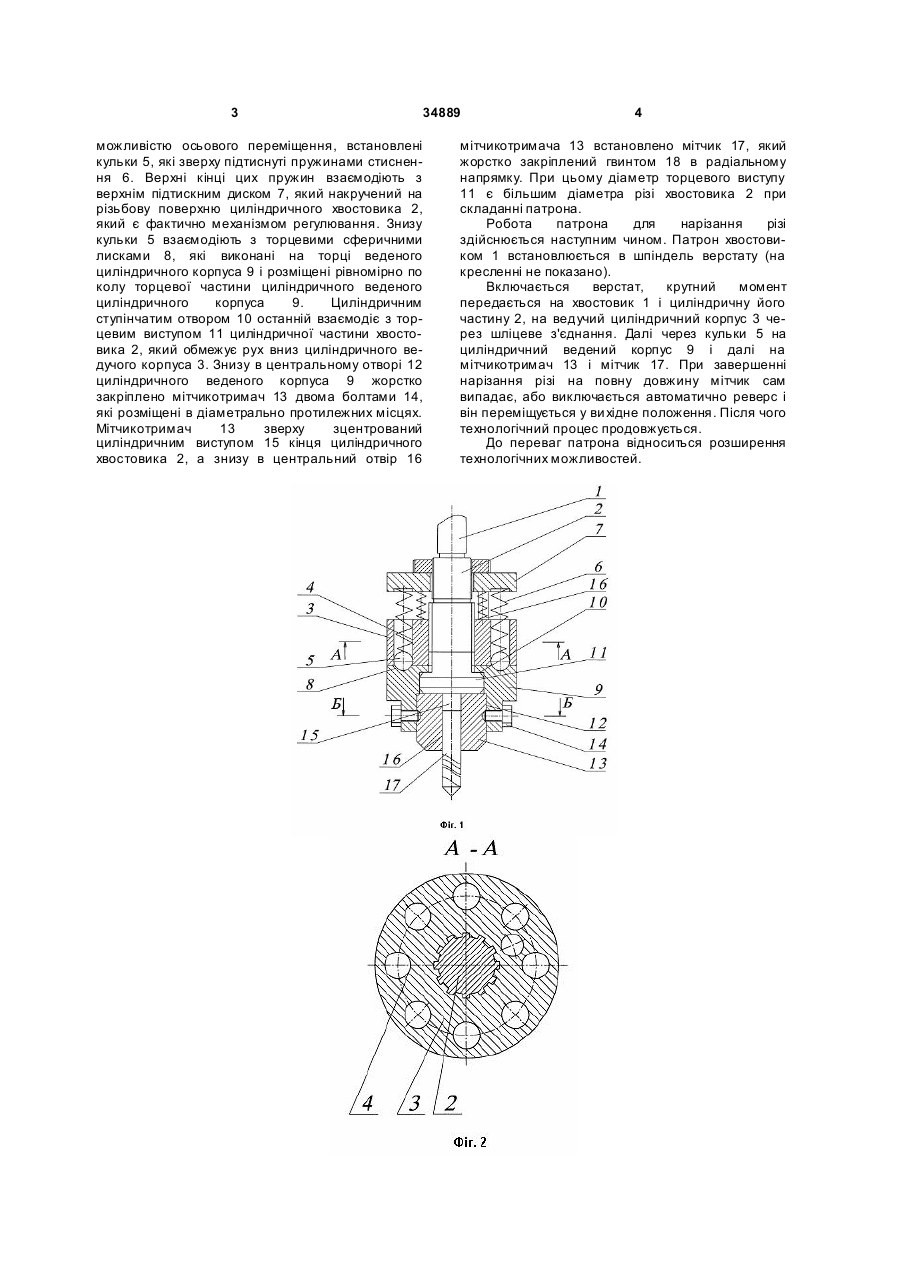

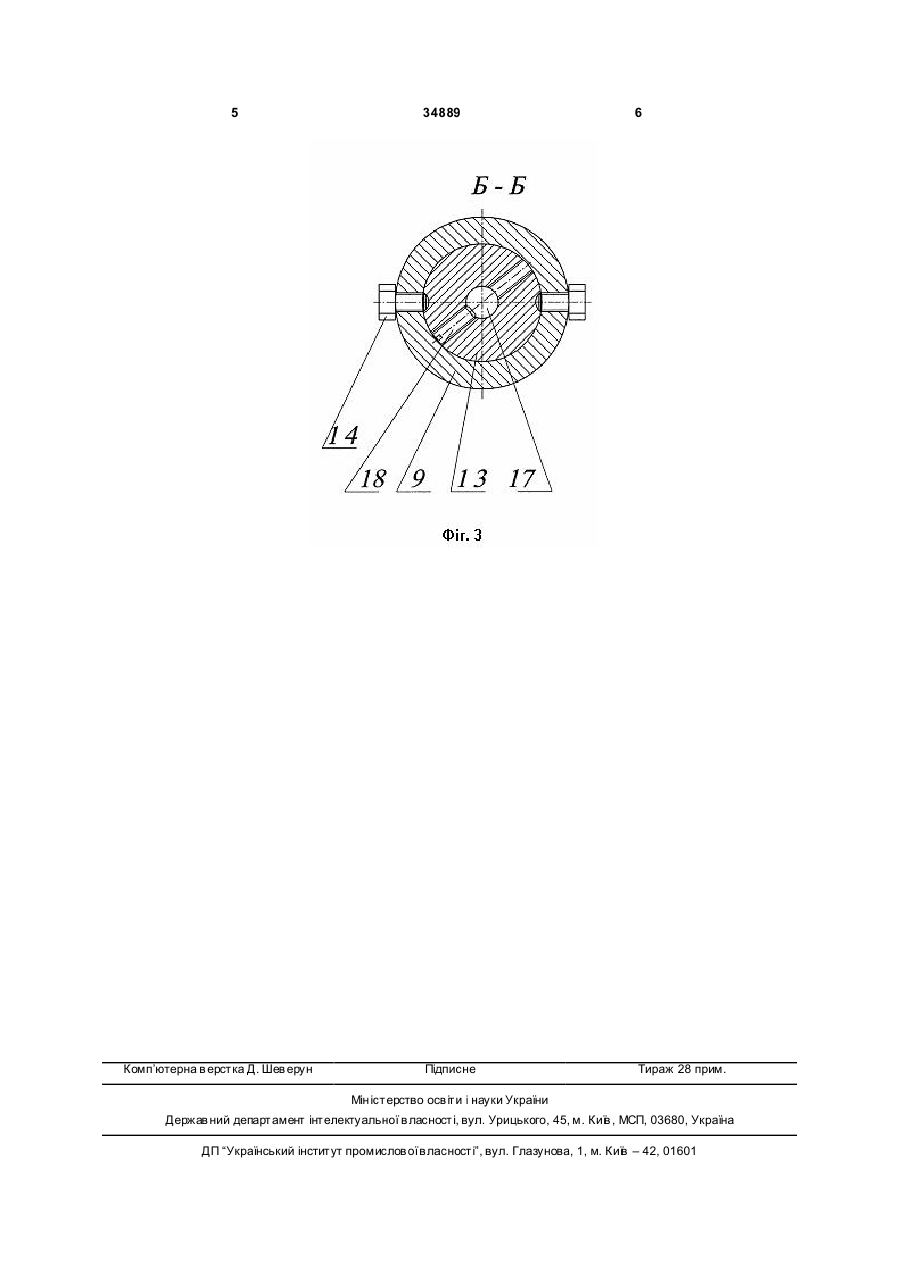

Патрон для нарізання різі, який містить хвостовик з циліндричною частиною, ведучий і ведений корпуси, а у ведучому корпусі по периферії зовнішнього діаметра рівномірно по колу виконано наскрізні осьові отвори, осі яких є паралельними до осі хвостовика, в які, з можливістю осьового переміщення, встановлені тіла кочення, які підпружинені між собою, який відрізняється тим, що тіла 3 34889 можливістю осьового переміщення, встановлені кульки 5, які зверху підтиснуті пружинами стиснення 6. Верхні кінці цих пружин взаємодіють з верхнім підтискним диском 7, який накручений на різьбову поверхню циліндричного хвостовика 2, який є фактично механізмом регулювання. Знизу кульки 5 взаємодіють з торцевими сферичними лисками 8, які виконані на торці веденого циліндричного корпуса 9 і розміщені рівномірно по колу торцевої частини циліндричного веденого циліндричного корпуса 9. Циліндричним ступінчатим отвором 10 останній взаємодіє з торцевим виступом 11 циліндричної частини хвостовика 2, який обмежує рух вниз циліндричного ведучого корпуса 3. Знизу в центральному отворі 12 циліндричного веденого корпуса 9 жорстко закріплено мітчикотримач 13 двома болтами 14, які розміщені в діаметрально протилежних місцях. Мітчикотримач 13 зверху зцентрований циліндричним виступом 15 кінця циліндричного хвостовика 2, а знизу в центральний отвір 16 4 мітчикотримача 13 встановлено мітчик 17, який жорстко закріплений гвинтом 18 в радіальному напрямку. При цьому діаметр торцевого виступу 11 є більшим діаметра різі хвостовика 2 при складанні патрона. Робота патрона для нарізання різі здійснюється наступним чином. Патрон хвостовиком 1 встановлюється в шпіндель верстату (на кресленні не показано). Включається верстат, крутний момент передається на хвостовик 1 і циліндричну його частину 2, на ведучий циліндричний корпус 3 через шліцеве з'єднання. Далі через кульки 5 на циліндричний ведений корпус 9 і далі на мітчикотримач 13 і мітчик 17. При завершенні нарізання різі на повну довжину мітчик сам випадає, або виключається автоматично реверс і він переміщується у ви хідне положення. Після чого технологічний процес продовжується. До переваг патрона відноситься розширення технологічних можливостей. 5 Комп’ютерна в ерстка Д. Шев ерун 34889 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChuck for threading
Автори англійськоюHahaliuk Andrii Valeriiovych
Назва патенту російськоюПатрон для нарезания резьбы
Автори російськоюГагалюк Андрей Валериевич
МПК / Мітки
МПК: B23B 31/02
Мітки: нарізання, різі, патрон
