Спосіб виготовлення інтегрального мікроелектронного твердотільного оптичного конвертора
Номер патенту: 50347
Опубліковано: 10.06.2010
Автори: Фечан Андрій Васильович, Сушинський Орест Євгенович, Ясиновська Ольга Йосифівна, Готра Зенон Юрійович, Микитюк Зіновій Матвійович
Формула / Реферат
Спосіб виготовлення інтегрального мікроелектронного твердотільного оптичного конвертора, згідно з яким на вхід подають багатомодове випромінювання в шар світловода із забезпеченням отримання одномодового випромінювання на виході, який відрізняється тим, що шаром світловода служить рідкокристалічна суміш, яку розташовують між пластинами, одну з яких виготовляють з монокристалу кремнію і на ній утворюють матрицю тонкоплівкових транзисторів з електродами, а на іншу пластину наносять провідний шар і простір між пластинами, товщину якого задають спейсерами, герметизують.
Текст

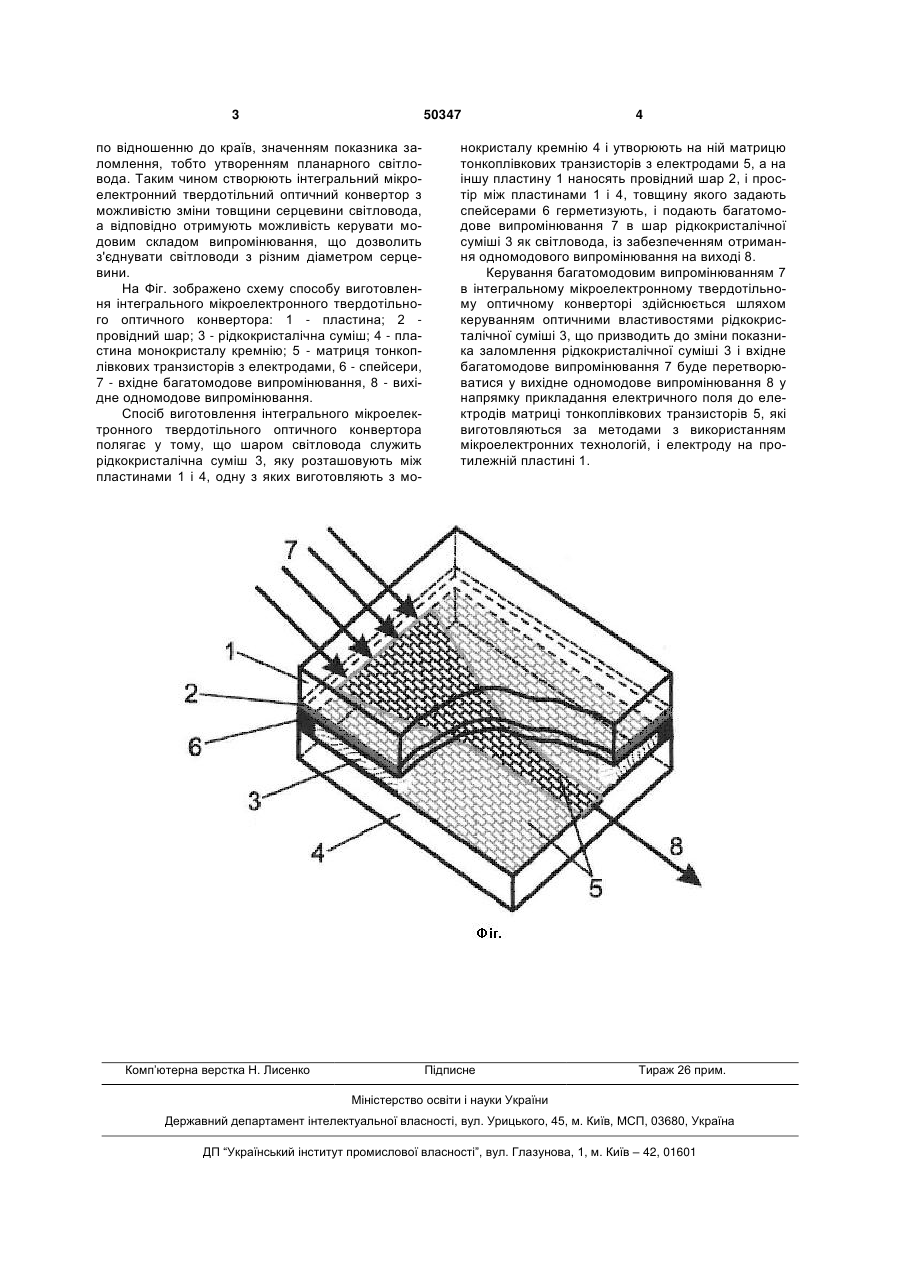

Спосіб виготовлення інтегрального мікроелектронного твердотільного оптичного конвертора, 3 50347 по відношенню до країв, значенням показника заломлення, тобто утворенням планарного світловода. Таким чином створюють інтегральний мікроелектронний твердотільний оптичний конвертор з можливістю зміни товщини серцевини світловода, а відповідно отримують можливість керувати модовим складом випромінювання, що дозволить з'єднувати світловоди з різним діаметром серцевини. На Фіг. зображено схему способу виготовлення інтегрального мікроелектронного твердотільного оптичного конвертора: 1 - пластина; 2 провідний шар; 3 - рідкокристалічна суміш; 4 - пластина монокристалу кремнію; 5 - матриця тонкоплівкових транзисторів з електродами, 6 - спейсери, 7 - вхідне багатомодове випромінювання, 8 - вихідне одномодове випромінювання. Спосіб виготовлення інтегрального мікроелектронного твердотільного оптичного конвертора полягає у тому, що шаром світловода служить рідкокристалічна суміш 3, яку розташовують між пластинами 1 і 4, одну з яких виготовляють з мо Комп’ютерна верстка Н. Лиcенко 4 нокристалу кремнію 4 і утворюють на ній матрицю тонкоплівкових транзисторів з електродами 5, а на іншу пластину 1 наносять провідний шар 2, і простір між пластинами 1 і 4, товщину якого задають спейсерами 6 герметизують, і подають багатомодове випромінювання 7 в шар рідкокристалічної суміші 3 як світловода, із забезпеченням отримання одномодового випромінювання на виході 8. Керування багатомодовим випромінюванням 7 в інтегральному мікроелектронному твердотільному оптичному конверторі здійснюється шляхом керуванням оптичними властивостями рідкокристалічної суміші 3, що призводить до зміни показника заломлення рідкокристалічної суміші 3 і вхідне багатомодове випромінювання 7 буде перетворюватися у вихідне одномодове випромінювання 8 у напрямку прикладання електричного поля до електродів матриці тонкоплівкових транзисторів 5, які виготовляються за методами з використанням мікроелектронних технологій, і електроду на протилежній пластині 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for integral solid state optical convertor
Автори англійськоюHotra Zenon Yuriiovych, Mykytiuk Zinovii Matviiovych, Fechan Andrii Vasyliovych, Sushynskyi Orest Yevhenovych, Yasynovska Olha Yosypivna
Назва патенту російськоюСпособ изготовления интегрального микроэлектронного твердотельного оптического конвертора
Автори російськоюГотра Зенон Юрьевич, Микитюк Зиновий Матвеевич, Фечан Андрей Васильевич, Сушинский Орест Евгеньевич, Ясиновска Ольга Йосифовна
МПК / Мітки
МПК: G02F 1/13
Мітки: інтегрального, твердотільного, конвертора, мікроелектронного, спосіб, оптичного, виготовлення
Код посилання
