Комбінований щілинний розпилювач рідини

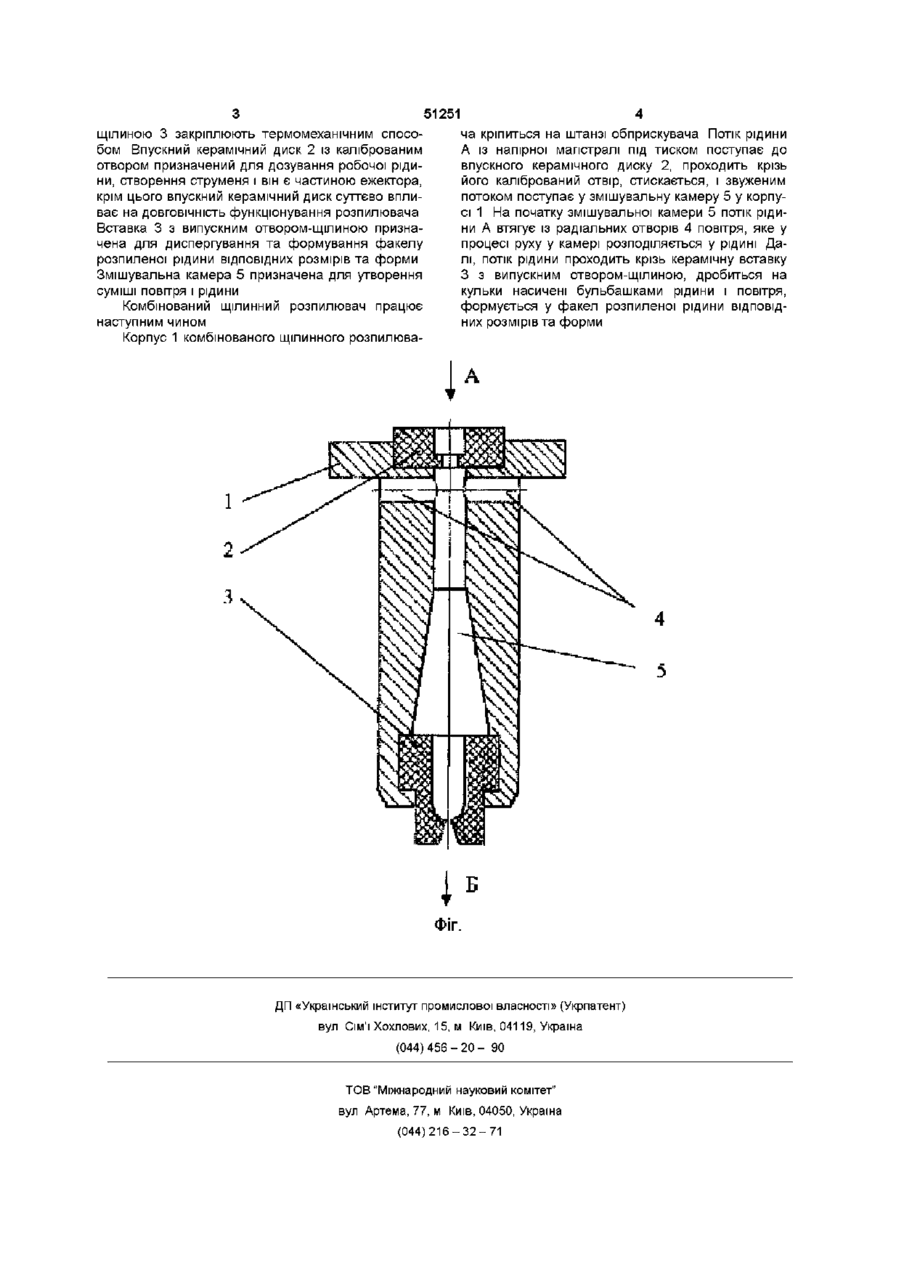

Комбінований щілинний розпилювач рідини, що містить полімерний корпус із радіальними отворами, у якому розміщені впускна керамічна вставка із каліброваним отвором, змішувальна камера та керамічна вставка з випускним отворомщілиною, причому обидві вставки розміщені на одній осі корпуса, який відрізняється тим, що впускна керамічна вставка виконана у вигляді керамічного впускного диска у якому є згаданий калібрований отвір, а змішувальна камера розміщена між вставками Винахід стосується механізації сільського господарства, а конкретно може бути використаний у машинах для ХІМІЧНОГО захисту рослин Найближчими за технічною суттю до запропонованого є комбінований щілинний розпилювач рідини у публікації [Injektordusen - Wemger Abdnft in alien Kulturen Uberreicht durch Lechler // Top agrar Das magazm tur moderne landwirtschaft Sonderdruck Munster, herausgegeben, 2/1998], що містить полімерний корпус із радіальними отворами, у якому розміщені впускна керамічна вставка із каліброваним отвором, змішувальна камера та керамічна вставка з випускним отвором-щілиною, причому обидві вставки розміщені на одній осі корпуса Крім цього, відомий розпилювач отрутохімікатів містить полімерний або керамічний ежектор, причому у корпусі із вхідного боку монтується вставка з випускним отвором-щілиною та ежектор, а також корпус та вставка з випускним отворомщілиною виготовлено як одна деталь каліброваним отвором, змішувальна камера та керамічна вставка з випускним отвором-щілиною, причому обидві вставки розміщені на одній осі корпуса, згідно з винаходом, впускна керамічна вставка виконана у вигляді керамічного впускного диска у якому є згаданий калібрований отвір, а змішувальна камера розміщена між вставками Зазначене виконання дозволяє спростити конструкцію розпилювача та схему виготовлення без зниження якості диспергування отрутохімікатів за рахунок заміни складної впускної керамічної ежекторної вставки на вставку, виконану у вигляді керамічного впускного диска із каліброваним отвором, а також використання корпуса, як несучої деталі так і для створення ежекційного змішування потоків рідини та повітря Винахід пояснюється кресленням, на якому наведено загальний вигляд комбінованого щілинного розпилювача (фіг) Комбінований щілинний розпилювач складається із полімерного корпуса 1, що є одночасно ежектором, у якому розміщені впускний керамічний диск 2 із каліброваним отвором та керамічна вставка 3 з випускним отвором-щілиною Корпус 1 має радіальні отвори 4 і призначений для виконання функцій несучої деталі та створення ежекційного потоку повітря, що втягується крізь згадані отвори 4 у змішувальну камеру 5 під час проходження потоку рідини А крізь калібрований отвір впускного диску 2 Корпусі виконано таким чином, що керамічну вставку 3 з випускним отворомщілиною монтують із боку розпиленого факелу рідини Б Керамічну вставку з випускним отвором За такої схеми розпилювача виготовлення високоточних деталей, що створюють розпил є досить складним, а також є велика КІЛЬКІСТЬ браку під час їх формування В основу винаходу поставлено задачу створення такого комбінованого щілинного розпилювача рідини, у якому нове виконання впускної вставки та корпуса дозволить спростити конструкцію та схему виготовлення Поставлена задача вирішується тим, що в комбінованому щілинному розпилювачі рідини, що містить полімерний корпус із радіальними отворами, у якому розміщені впускна керамічна вставка із ю ю 51251 щілиною 3 закріплюють термомеханічним способом Впускний керамічний диск 2 із каліброваним отвором призначений для дозування робочої рідини, створення струменя і він є частиною ежектора, крім цього впускний керамічний диск суттєво впли ча кріпиться на штанзі обприскувача Потік рідини А із напірної магістралі під тиском поступає до впускного керамічного диску 2, проходить крізь його калібрований отвір, стискається, і звуженим потоком поступає у змішувальну камеру 5 у корпусі 1 На початку змішувальної камери 5 потік рідини А втягує із радіальних отворів 4 повітря, яке у процесі руху у камері розподіляється у рідині Далі, потік рідини проходить крізь керамічну вставку З з випускним отвором-щілиною, дробиться на кульки насичені бульбашками рідини і повітря, формується у факел розпиленої рідини ВІДПОВІДНИХ розмірів та форми ває на ДОВГОВІЧНІСТЬ функціонування розпилювача Вставка 3 з випускним отвором-щілиною призначена для диспергування та формування факелу розпиленої рідини ВІДПОВІДНИХ розмірів та форми Змішувальна камера 5 призначена для утворення суміші повітря і рідини Комбінований щілинний розпилювач працює наступним чином Корпус 1 комбінованого щілинного розпилюва і ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
