Пристрій для хімічного захисту рослин

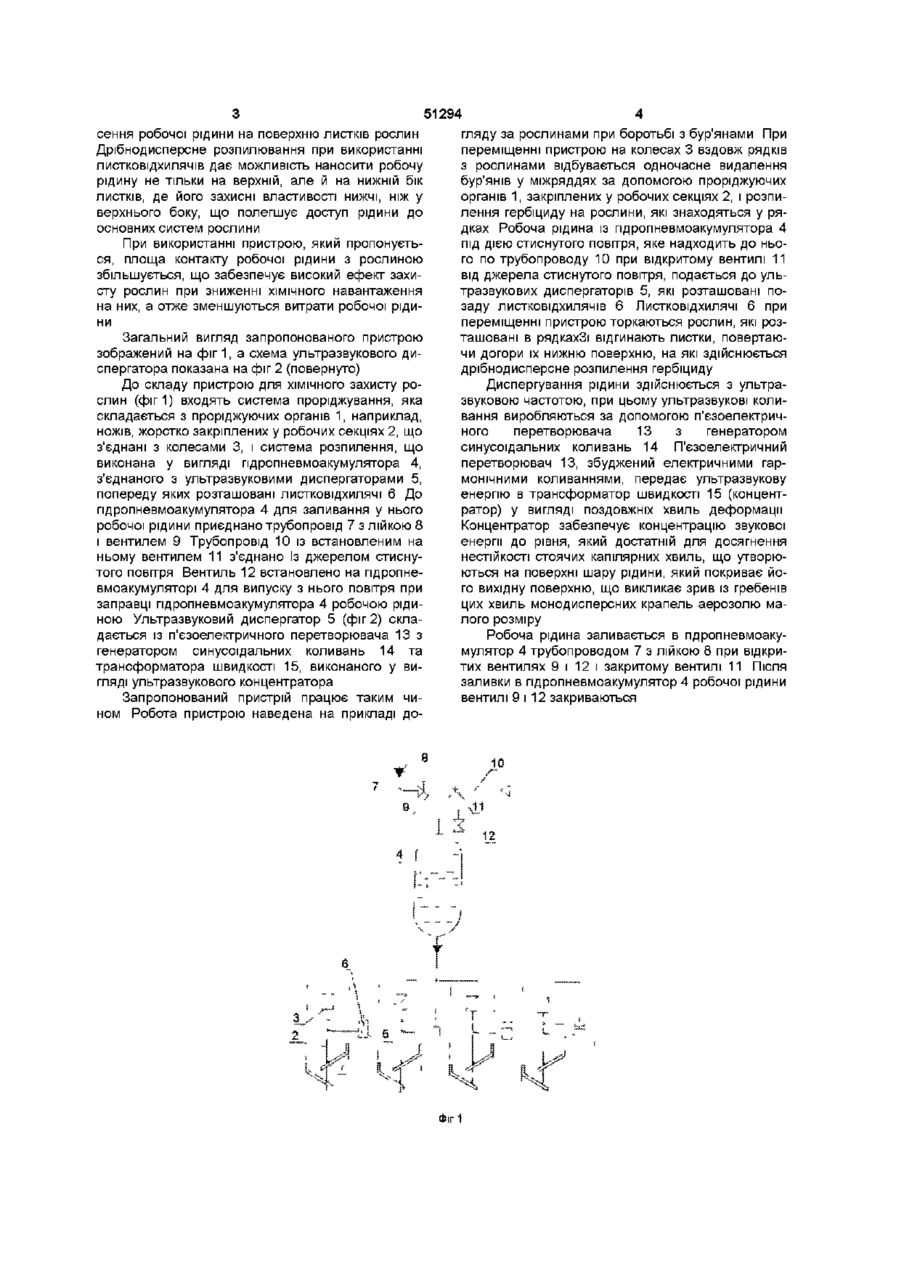

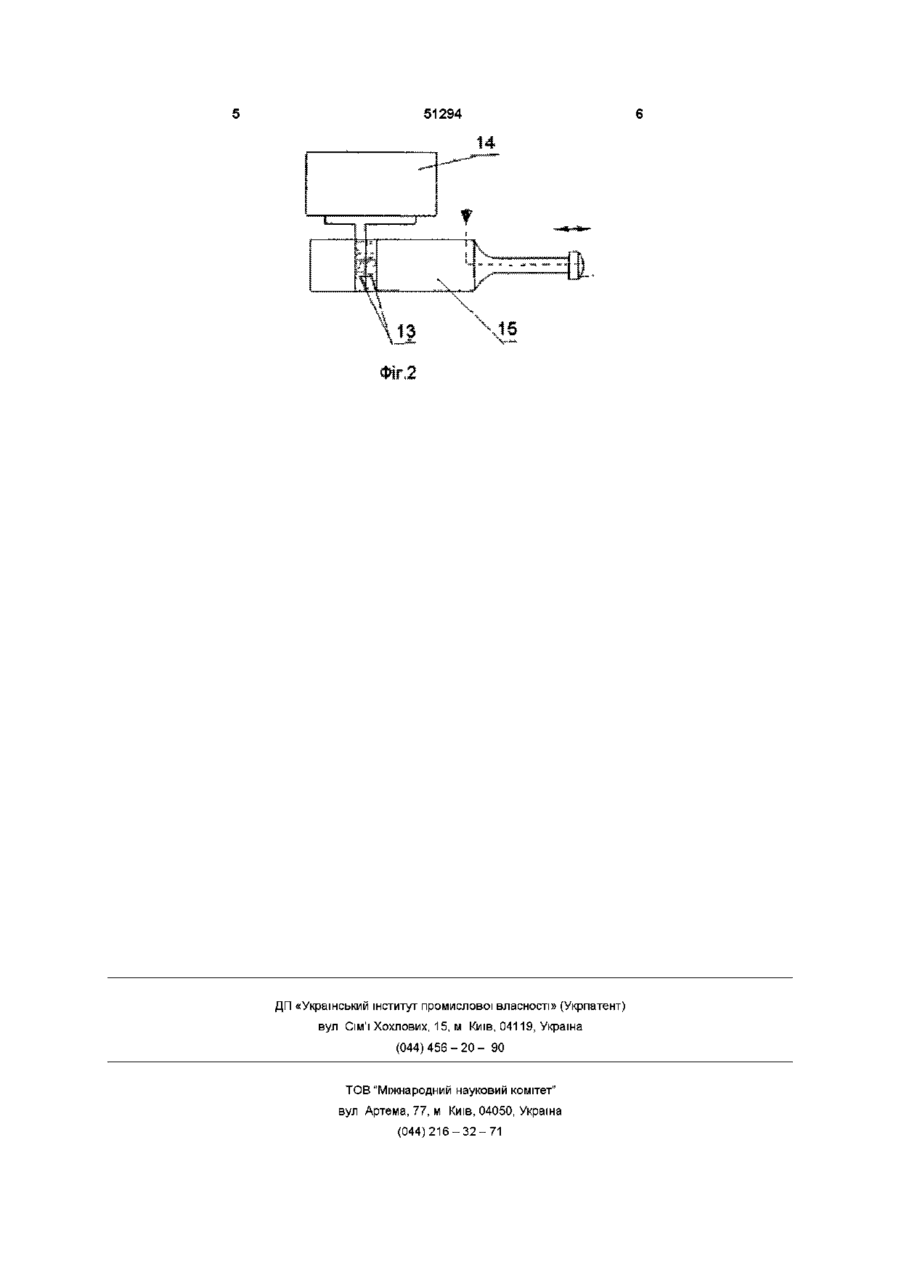

Пристрій для ХІМІЧНОГО захисту рослин, що включає пдропневмоакумулятор, вхід якого приєднаний до джерела стиснутого повітря, а вихід - до розпилювачів рідини, і робочі проріджуючі органи, який відрізняється тим, що розпилювачі рідини виконані у вигляді ультразвукових диспергаторів рідини, а перед диспергаторами розташовані листковідхильники ганів і системи розпилення робочої рідини, що включає пдропневмоакумулятор та розпилювачі рідини у вигляді електромагнітних клапанів з насадками Конструктивні особливості таких розпилювачів не дозволяють забезпечити дрібнодисперсне розпилення робочої рідини та рівномірне покриття нею поверхні листків Крім того, при такому обприскуванні рослин робоча рідина потрапляє лише на верхню поверхню листків, захисний покрив яких в декілька разів товщий, ніж захисний покрив нижньої поверхні листків, що послаблює ефект хімічної дії рідини на рослини Щоб отримати потрібний ефект, необхідно збільшувати витрати рідини при обробці рослин В основу винаходу поставлено задачу удосконалення процесу нанесення робочої рідини на рослини І зниження її витрат Поставлена задача вирішується тим, що у пристрої для ХІМІЧНОГО захисту рослин, який включає пдропневмоакумулятор, вхід якого з'єднано із джерелом стиснутого повітря, а вихід - із розпилювачами рідини, і проріджуючі органи, новим є те, що розпилювачі рідини виконані у вигляді ультразвукових диспергаторів рідини, попереду яких встановлені ЛИСКОВІДХИЛЯЧІ Пристрій, що пропонується, дозволяє отримати більш високу дисперсність робочої рідини у порівнянні з розпиленням за допомогою електромагнітних клапанів з насадками (до 5-15 мкм), при цьому суттєво підвищується рівномірність нане ю 51294 сення робочої рідини на поверхню листків рослин Дрібнодисперсне розпилювання при використанні ЛИСТКОВІДХИЛЯЧІВ дає можливість наносити робочу рідину не тільки на верхній, але й на нижній бік листків, де його захисні властивості нижчі, ніж у верхнього боку, що полегшує доступ рідини до основних систем рослини При використанні пристрою, який пропонується, площа контакту робочої рідини з рослиною збільшується, що забезпечує високий ефект захисту рослин при зниженні ХІМІЧНОГО навантаження на них, а отже зменшуються витрати робочої рідини Загальний вигляд запропонованого пристрою зображений на фіг 1, а схема ультразвукового диспергатора показана на фіг 2 (повернуто) До складу пристрою для ХІМІЧНОГО захисту рослин (фиг 1) входять система проріджування, яка складається з проріджуючих органів 1, наприклад, ножів, жорстко закріплених у робочих секціях 2, що з'єднані з колесами 3, і система розпилення, що виконана у вигляді пдропневмоакумулятора 4, з'єднаного з ультразвуковими диспергаторами 5, попереду яких розташовані ЛИСТКОВІДХИЛЯЧІ 6 До пдропневмоакумулятора 4 для заливання у нього робочої рідини приєднано трубопровід 7 з лійкою 8 і вентилем 9 Трубопровід 10 із встановленим на ньому вентилем 11 з'єднано Із джерелом стиснутого повітря Вентиль 12 встановлено на пдропневмоакумуляторі 4 для випуску з нього повітря при заправці пдропневмоакумулятора 4 робочою рідиною Ультразвуковий диспергатор 5 (фіг 2) складається із п'єзоелектричного перетворювача 13 з генератором синусоїдальних коливань 14 та трансформатора швидкості 15, виконаного у вигляді ультразвукового концентратора Запропонований пристрій працює таким чином Робота пристрою наведена на прикладі до гляду за рослинами при боротьбі з бур'янами При переміщенні пристрою на колесах 3 вздовж рядків з рослинами відбувається одночасне видалення бур'янів у міжряддях за допомогою проріджуючих органів 1, закріплених у робочих секціях 2, і розпилення гербіциду на рослини, які знаходяться у рядках Робоча рідина із пдропневмоакумулятора 4 під дією стиснутого повітря, яке надходить до нього по трубопроводу 10 при відкритому вентилі 11 від джерела стиснутого повітря, подається до ультразвукових диспергаторів 5, які розташовані позаду ЛИСТКОВІДХИЛЯЧІВ 6 ЛИСТКОВІДХИЛЯЧІ 6 при переміщенні пристрою торкаються рослин, які розташовані в рядкахЗі відгинають листки, повертаючи догори їх нижню поверхню, на які здійснюється дрібнодисперсне розпилення гербіциду Диспергування рідини здійснюється з ультразвуковою частотою, при цьому ультразвукові коливання виробляються за допомогою п'єзоелектричного перетворювача 13 з генератором синусоїдальних коливань 14 П'єзоелектричний перетворювач 13, збуджений електричними гармонічними коливаннями, передає ультразвукову енергію в трансформатор швидкості 15 (концентратор) у вигляді поздовжніх хвиль деформації Концентратор забезпечує концентрацію звукової енергії до рівня, який достатній для досягнення нестійкості стоячих капілярних хвиль, що утворюються на поверхні шару рідини, який покриває його вихідну поверхню, що викликає зрив із гребенів цих хвиль монодисперсних крапель аерозолю малого розміру Робоча рідина заливається в пдропневмоакумулятор 4 трубопроводом 7 з лійкою 8 при відкритих вентилях 9 і 12 і закритому вентилі 11 Після заливки в пдропневмоакумулятор 4 робочої рідини вентилі 9 і 12 закриваються ,11 51294 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
