Спосіб визначення форми профілю робочої поверхні грунтообробних знарядь

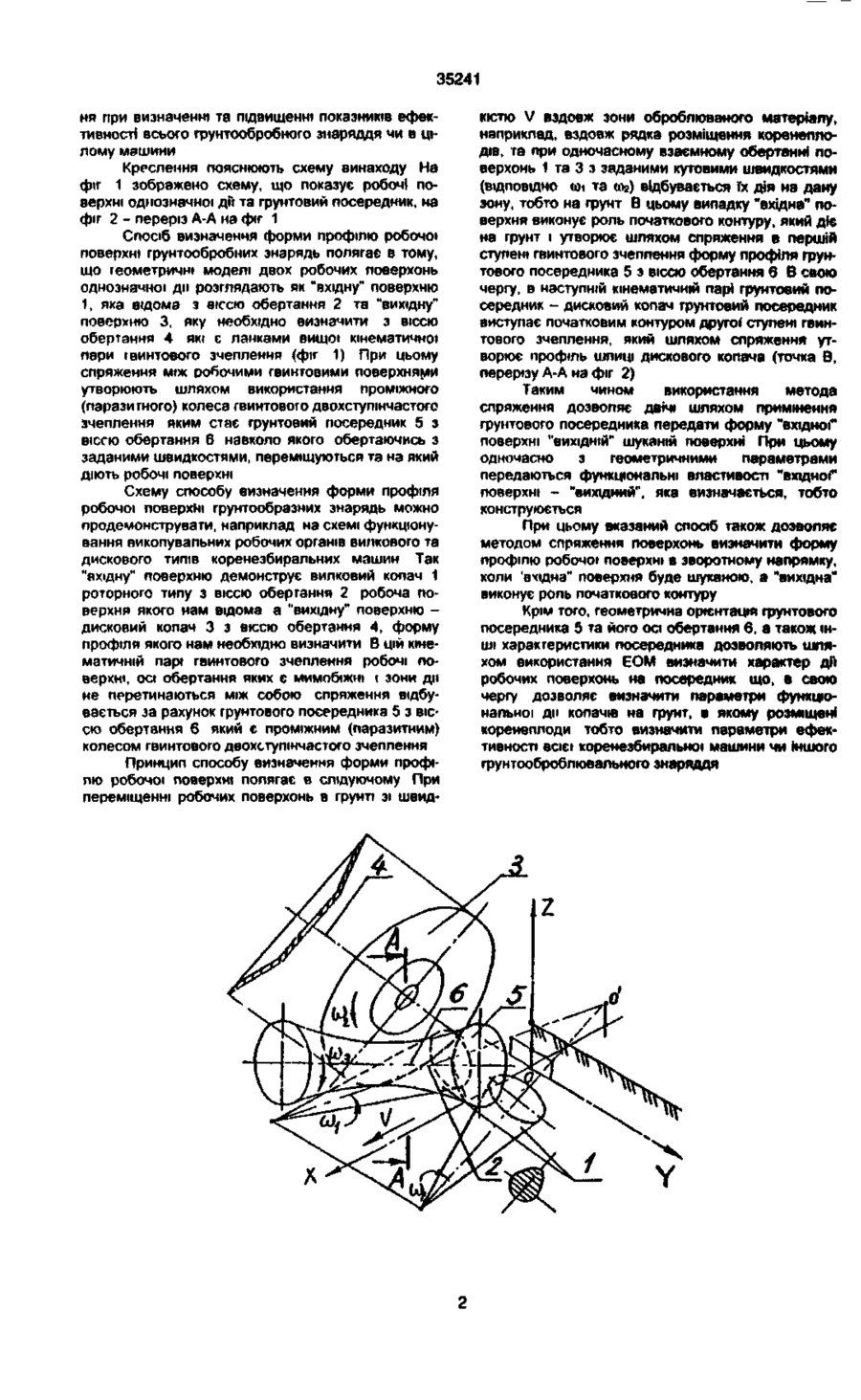

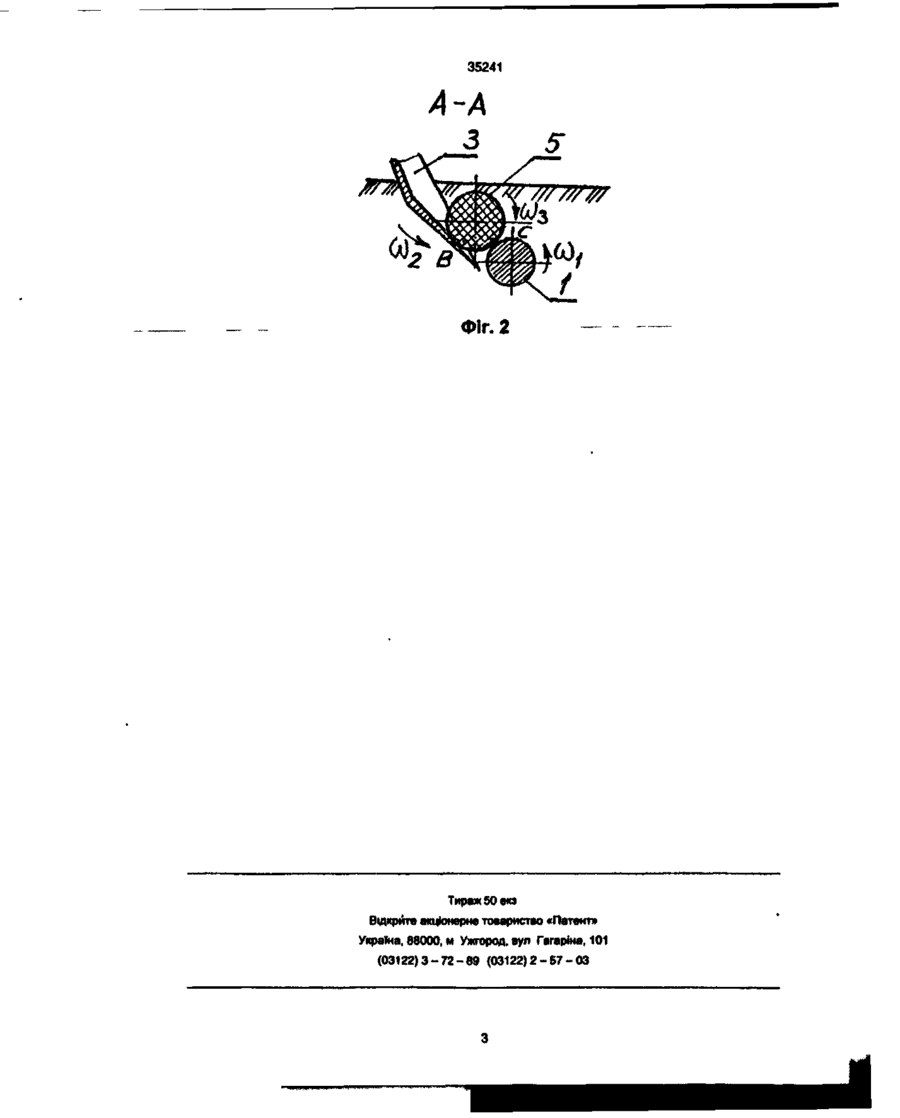

Спосіб визначення форми профілю робочої поверхні ґрунтообробних знарядь, який полягає в тому, що форму профілю визначають за допомогою силової дії спряжених робочих поверхонь ґрунтообробних знарядь, які утворюють вищу кінематичну пару гвинтового зчеплення, який відрізняється тим, що спряження між робочими гвинтовими поверхнями утворюють через проміжне колесо гвинтового двохстулінчастого зчеплення, яким стає фунтовий посередник, навколо якого, обертаючись з заданими швидкостями, переміщуються та на який діють робочі поверхні. Винахід стосується галузі сільськогосподарського машинобудування і може бути використаний для конструювання робочих поверхонь ґрунтообробних зрарядь Відомі способи визначення форми робочих поверхонь ґрунтообробних зранядь, які базуються на експериментальних дослідженнях, на які витрачається велика кількість часу і значні матеріальні затрати (книга Синеокое ГН, Проектирование почвообрабатывающих машин. М . "Машиностроение", 1965 р , 308 с ) Крім того, існуючі експериментальні дослідження не дають бажаної точності визначення форми робочої поверхні Близьким до запропонованого винаходу є "Спосіб визначення форми профіля робочої поверхні розрихлювача грунту", який визначає форму профіля робочої поверхні не за рахунок проведення експериментів, а за допомогою силової дн грунту на робочу поверхню (винахід СРСР Me 1563601. МПК А01В15Ю06 1988 р ) Найбільш близьким до запропонованого винаходу є винахід на "Спосіб визначення форми профіля робочої поверхні ґрунтообробних знарядь" (позитивне рішення про видачу патенту за № 99010273, МПК 6А01В15/00. 1999 р ) Цей спосіб дозволяє визначити форму профілю робочої поверхні не за рахунок проведення трудомістких експериментів та випробувань, а за допомогою силової дії спряження двох робочих поверхонь однозначно) дії При цьому дві спряжені поверхні, утворюючи вищу кінематичну пару гвинтового зчеплення, переміщуються вздовж зони оброблюваного грунту при одночасному взаємно му обертанні з заданими кутовими швидкостями і одна із них виконує роль початкового контуру та шляхом силової дії спряження утворює форму профіля іншої робочої поверхні При такому способі визначення форми профілю робочої поверхні ґрунтообробних зрарядь зменшуються матеріальні затрати на проведення експериментів та складних агротехнічних випробувань, але визначення форми профіля робочо) поверхні можливе лише тоді, коли спряжені поверхні безпосередньо контактують, взаємодіючи одна на одну. В основу винаходу поставлено завдання розробки такого способу визначення форми профілю робочої поверхні, в якому робочі поверхні однозначної дії не можуть контактувати одна з одною Поставлене завдання досягається тим що в способі визначення форми профілю робочо) поверхні між робочими поверхнями вищої кінематично) пари гвинтового зчеплення розміщують ґрунтовий посередник - як проміжне (паразитне) колесо двохступінчастого гвинтового зчеплення Навколо цього фунтового посередника з заданими швидкостями обертаються та на нього діють робочі поверхні В цьому випадку визначення форми профілю робочої поверхні ґрунтообробних знарядь можливе без використання безпосереднього контакту робочих поверхонь Одночасно, використання фунтового посередника, на який безпосередньо діють робочі поверхні, та визначення факторів цієї ді) надає можливості визначення показників дії на фунт робочих поверхонь, що має важливе значен t CM ю со о» 35241 ня при визначенні та підвищенні показників ефективності всього ґрунтообробного знаряддя чи в цілому машини Креслення пояснюють схему винаходу На фіг 1 зображено схему, що показує робочі поверхні однозначної дії та фунтовий посередник, на фіг 2 - переріз А-А на фіг 1 Спосіб визначення форми профілю робочої поверхні ґрунтообробних знарядь полягає в тому, що геометричні моделі двох робочих поверхонь однозначної ди розглядають як "вхідну" поверхню 1, яка відома з віссю обертання 2 та "вихідну" поверхню 3, яку необхідно визначити з віссю обертання 4 які є ланками вищої кінематичної пари гвинтового зчеплення (фіг 1) При цьому спряження між робочими гвинтовими поверхнями утворюють шляхом використання проміжного (паразитного) колеса гвинтового двохступінчастого зчеплення яким стає фунтовий посередник 5 з віссю обертання 6 навколо якого обертаючись з заданими швидкостями, переміщуються та на який діють робочі поверхні Схему способу визначення форми профшя робочої поверхні грунтообразних знарядь можно продемонструвати, наприклад на схемі функціонування викопувапьних робочих органів вилкового та дискового типів коренезбиральних машин Так "вхідну" поверхню демонструє вилковий копач 1 роторного типу з віссю обертання 2 робоча поверхня якого нам відома а "вихідну" поверхню дисковий копач 3 з віссю обертання 4, форму профіля якого нам необхідно визначити В цій кінематичній парі гвинтового зчеплення робочі поверхні, осі обертання яких є мимобіжні і зони ди не перетинаються між собою спряження відбувається за рахунок ґрунтового посередника 5 з віссю обертання 6 який с проміжним (паразитним) колесом гвинтового двохступінчастого зчеплення Принцип способу визначення форми профілю робочої поверхні полягає в слідуючому При переміщенні робочих поверхонь в грунті зі швид кістю V вздовж зони оброблюваного матеріалу, наприклад, вздовж рядка розміщення коренеплодів, та при одночасному взаємному обертанні поверхонь 1 та 3 з заданими кутовими швидкостями (ВІДПОВІДНО юі та юг) відбувається їх дія на дану зону, тобто на грунт В цьому випадку "вхідна" поверхня виконує роль початкового контуру, який діє на грунт і утворює шляхом спряження в першій ступені гвинтового зчеплення форму лрофіля фунтового посередника 5 з віссю обертання 6 В свою чергу, в наступній кінематичній парі ґрунтовий посередник - дисковий копач фунтовий посередник виступає початковим контуром другої ступені гвинтового зчеплення, який шляхом спряження утворює профіль шпиці дискового копача (точка В, перерізу А-А на фіг 2) Таким чином використання метода спряження дозволяє двічі шляхом примінення ґрунтового посередника передати форму "вхідноГ поверхні "ВИХІДНІЙ" шуканій поверхні При цьому одночасно з геометричними параметрами передаються функціональні властивості "вхідноґ поверхні - "вихідний", яка визначається, тобто конструюється При цьому вказаний спосіб також дозволяє методом спряження поверхонь визначити форму профілю робочої поверхні в зворотному напрямку, коли "вхідна" поверхня буде шуканою, а "вихідна" виконує ропь початкового контуру Крім того, геометрична орієнтація грунтового посередника 5 та його осі обертання 6, а також ІНШІ характеристики посередника дозволяють шляхом використання ЕОМ визначити характер дії робочих поверхонь на посередник що, в свою чергу дозволяє визначити параметри функціональної ди копачів на грунт, в якому розміщені коренеплоди тобто визначити параметри ефективності всієї коренезбиральної машини чи іншого грунтооброблювального знаряддя 35241 Фіг. 2 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріиа, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
