Сепаратор мінеральних сумішей

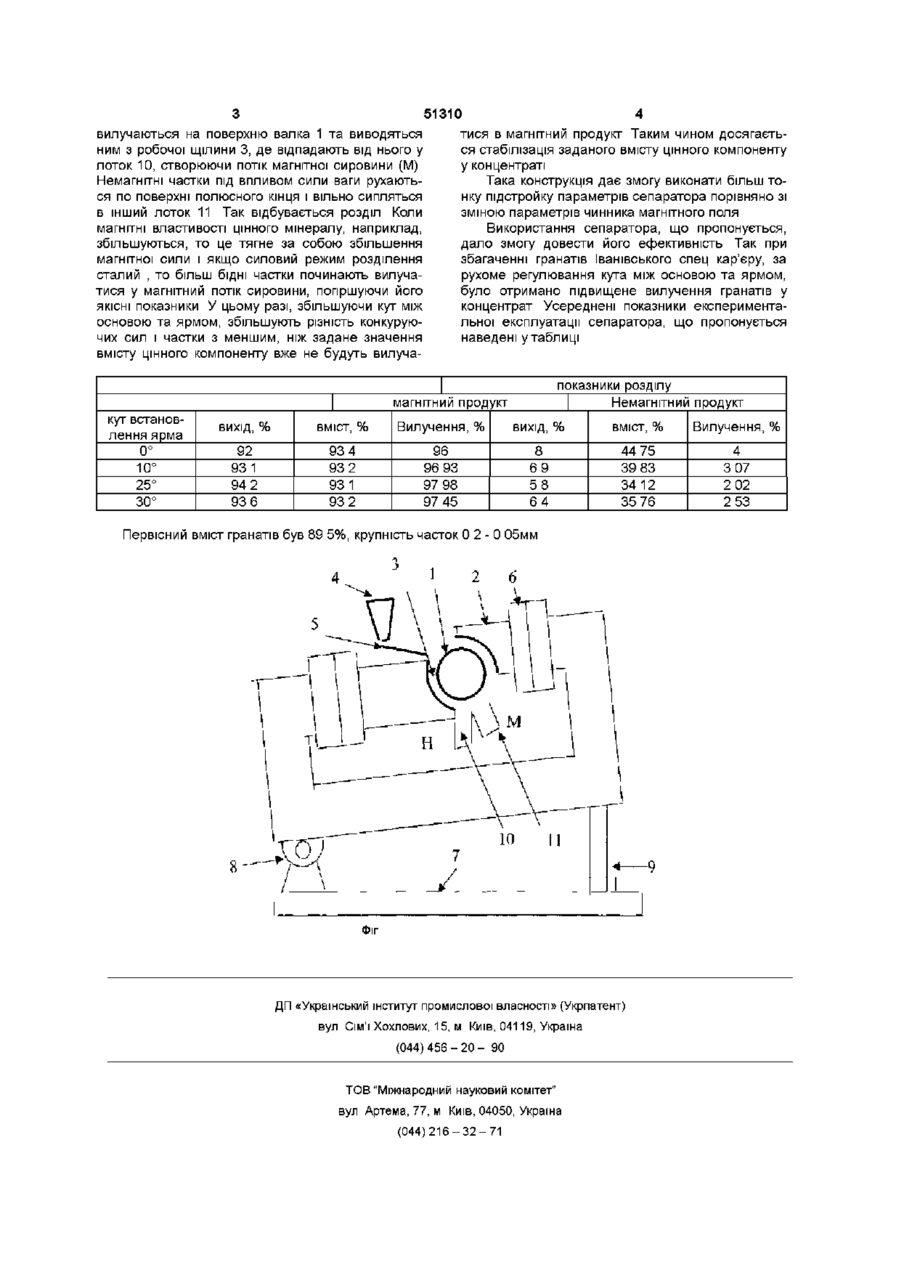

Сепаратор мінеральних сумішей, який має феромагнітний валок, ярмо, джерело магнітного поля, живильник, змонтований на ярмі, який відрізняється тим, що ярмо закріплено на основі з можливістю переміщення у вертикальній площині відносно неї та фіксування у заданому положенні Винахід відноситься до галузі збагачення корисних копалин для розділу магнітним способом (сепарації) мінеральних часток, розділові властивості яких випадково змінюються, що впливає на показники розділу Є ВІДОМОСТІ про магнітний сепаратор що розділяє магнітні мінерали з малими магнітними властивостями (Деркач В Г Специальные методы обогащения полезных ископаемых, Недра, м , 1966г) сухим способом Одним з недоліків відомого сепаратора є суттєві коливання показників розділу, коли показники розділових властивостей змінюються Найбільш близьким до винаходу, що пропонується, є магнітний валковий сепаратор, який має феромагнітний рифлений валок, розміщений у просторі між магнітними полюсами, які замкнені протилежними кінцями феромагнітним ярмом Рифлі на валку створюють градієнт магнітної сили, що має направлення до його поверхні, Це сприяє тому що магнітні частки рухаються саме до валка (Деркач В Г Специальные методы обогащения полезных ископаемых, Недра, м , 1966г) У цьому сепараторі середній вектор магнітної сили і вектор сили ваги створюють між собою кут, який є конструктивною константою и не може бути зміненим, якщо параметри розділових властивостей часток змінюються Це не дає стабілізації силового режиму і внаслідок цього якість показників розділу змінюється показника якості збагаченої сировини Коли магнітні властивості цінного мінералу погіршуються, то збільшують кут між векторами сил магнітної та ваги і рівнодіюча сила, що впливає на частку, збільшується Частка, що має заданий вміст цінного компоненту, вилучається у магнітний продукт Так досягається стабілізація заданого вмісту цінного мінералу у концентраті Коли ж магнітні властивості цінного мінералу збільшуються, то вугл, що мається на увазі, зменшують Ця задача вирішується тим, що у відомому сепараторі мінеральних сумішей, який має феромагнітний валок, ярмо, чинник магнітного поля, живник, змонтований на ярмі, згідно з винаходом, ярмо закріплено на основі із змогою переміщення у вертикальній площині відносно нього та фіксування у заданому стані На фіг зображений загальний вигляд сепаратора, що заявляється Він має феромагнітний рифлений валок 1, що встановлений у просторі між магнітними полюсами феромагнітного ярма 2 Валок та один з полюсів ярма створюють робочу щілину 3 На ярмі змонтований живник 4, лоток 5 та чинник магнітного поля 6 Ярмо закріплюється на основі 7, наприклад за допомогою циліндричного шарніру 8, що дає змогу фіксації ярма у заданому положенні у вертикальній площині Для здійснення фіксування ярма 2 у заданому положенні, останнє має гвинтовий пристрій 9 3 метою формування потоків магнітного та немагнітного сепаратор має лотки Ю т а 11 В основу винаходу, що пропонується, поставлено задачу удосконалення сепаратора мінеральних сумішей, у якому шляхом зміни конструктивного зв'язку окремих елементів забезпечується стабілізація силового режиму у робочому зазорі, за рахунок цього досягається задане значення Сепаратор працює таким чином Суміш мінеральної сировини подається у живник 4, ЗВІДКІЛЯ за допомогою лотка 5 тонким шаром подається у робочу щілину 3 сепаратора Магнітні частки під впливом магнітної сили, яка перевищує силу вагм О со Ю 51310 вилучаються на поверхню валка 1 та виводяться ним з робочої щілини 3, де відпадають від нього у лоток 10, створюючи потік магнітної сировини (М) Немагнітні частки під впливом сили ваги рухаються по поверхні полюсного кінця і вільно сипляться в інший лоток 11 Так відбувається розділ Коли магнітні властивості цінного мінералу, наприклад, збільшуються, то це тягне за собою збільшення магнітної сили і якщо силовий режим розділення сталий , то більш бідні частки починають вилучатися у магнітний потік сировини, погіршуючи його ЯКІСНІ показники У цьому разі, збільшуючи кут між основою та ярмом, збільшують різність конкуруючих сил і частки з меншим, ніж задане значення вмісту цінного компоненту вже не будуть вилуча тися в магнітний продукт Таким чином досягається стабілізація заданого вмісту цінного компоненту у концентраті Така конструкція дає змогу виконати більш тонку підстроику параметрів сепаратора порівняно зі зміною параметрів чинника магнітного поля Використання сепаратора, що пропонується, дало змогу довести його ефективність Так при збагаченні гранатів Іванівського спец кар'єру, за рухоме регулювання кута між основою та ярмом, було отримано підвищене вилучення гранатів у концентрат Усереднені показники експериментальної експлуатації сепаратора, що пропонується наведені у таблиці показники розділу Немагнітний продукт магнітний продукт кут встановлення ярма 0° 10° 25° 30° ВИХІД, % 92 93 1 94 2 93 6 ВМІСТ, % 93 93 93 93 4 2 1 2 Вилучення, % ВИХІД, % 96 96 93 97 98 97 45 8 69 58 64 ВМІСТ, % 44 39 34 35 Первісний вміст гранатів був 89 5%, крупність часток 0 2 - 0 05мм ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 75 83 12 76 Вилучення, % 4 3 07 2 02 2 53
