Барабанний магнітний сепаратор

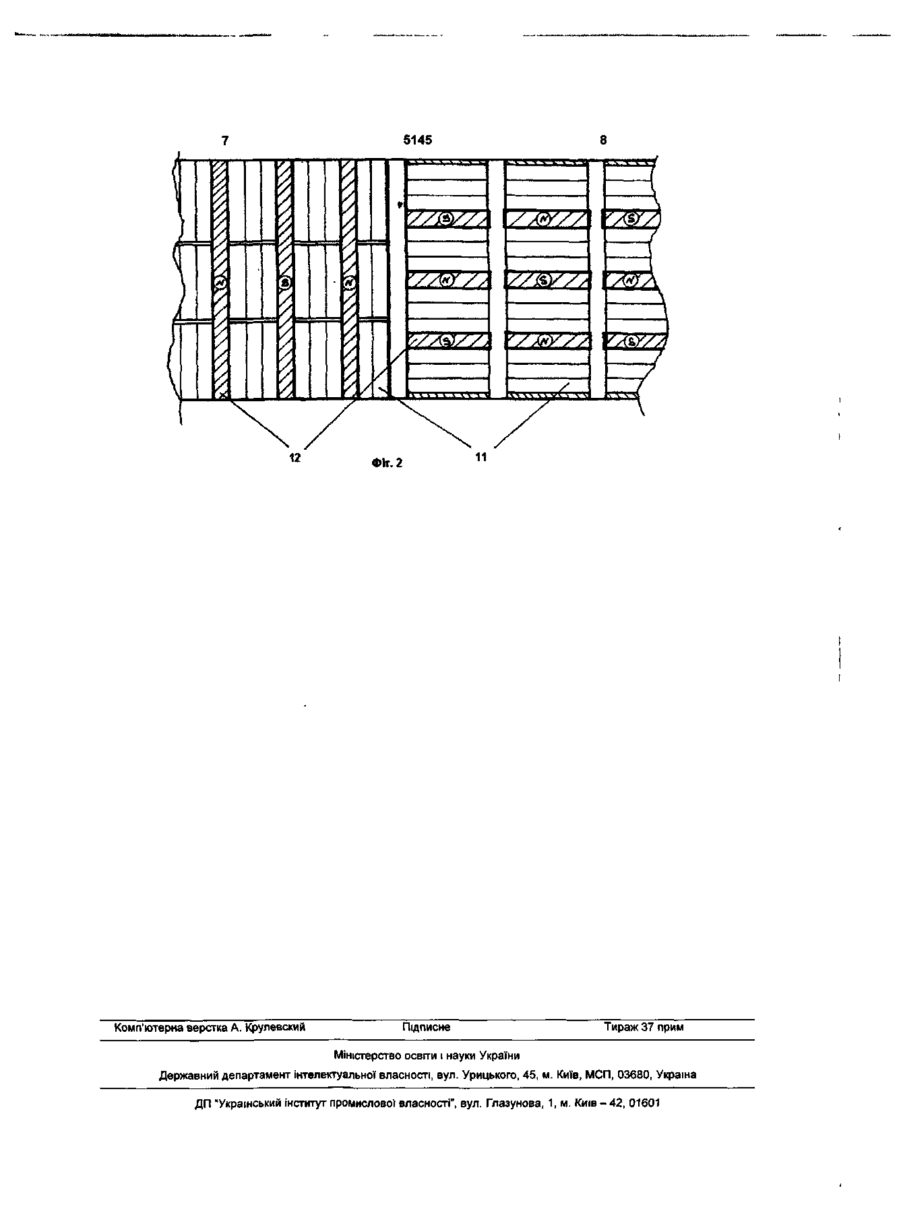

Барабанний магнітний сепаратор, що містить живильну коробку, барабан з відкритою магнітною системою, яка складається із магнітних блоків, що мають магніти високої енергії, привід барабана, напівпротиточну ванну з розвантажувальними патрубками, який відрізняється тим, що відкрита магнітна система, яка складається із магнітних блоків, що мають феромагнітні концентратори та магніти високої енергії, виконана комбінованою із двох частин, в першій з яких феромагнітні концентратори магнітних блоків орієнтовані уздовж осі барабана, а полярність магнітів високої енергії чергується в напрямку обертання барабана, в другій - орієнтовані перпендикулярно осі барабана, а полярність магнітів високої енергії чергується за шаховим порядком, як уздовж осі барабана, так і в напрямку обертання барабана. Корисна модель відноситься до області збагачення корисних копалин, а саме до мокрого магнітного збагачення слабомагнітних матеріалів. Найбільш близьким технічним рішенням, вибраним в якості прототипа, є барабанний магнітний сепаратор Permos® 606 фірми KHD Humbold Wedag AG, що містить живильну коробку, барабан з відкритою магнітною системою, яка складається із магнітних блоків, що мають постійні магніти високої енергії, привод барабана, напівпротивоточну ванну з розвантажувальними патрубками. Відкрита магнітна система барабанного магнітного сепаратора складається із великої кількості малих магнітних блоків, які мають магніти високої енергії, напрямок намагнічування яких змінюється поступово з невеликим шагом. Кількість магнітних полюсів системи є меньшою за кількість магнітних блоків. (Новый барабанный сепаратор Permos средней интенсивности на постоянных магнитах и его практическое применение для переработки мартитовых руд. Г.А. Васмус. - Обогащение руд, №3, 1995. -с.46-50). Недоліком відомої конструкції барабанного магнітного сепаратора є невелика ефективність магнітної сепарації. В зв'язку з тим, що відкрита магнітна система створює магнітне поле, яке діє тільки в радіальному напрямку, магнітні частки переміщуються тангенціально до розвантажуваль них патрубків тільки за рахунок тертя на поверхні барабана. Відсутність магнітної агітації (перемішування) матеріалу сприяє захвату породних часток і бідних зростків до магнітного продукту, а також не забезпечує вилучення магнітних часток з придонного шару напівпротивоточної ванни барабанного магнітного сепаратора до поверхні барабана. Наслідком цього є недостатньо високий вміст цінного мінерала в магнітному продукті та значні втрати цінного мінерала з хвостами (відходами) магнітної сепарації. Завданням конструкції, що заявляється, є удосконалення барабанного магнітного сепаратора, в якому шляхом утворення знакозмінних магнітних полів, які діють як в радіальному, так і в тангенціальному напрямках та створюють інтенсивну магнітну агітацію (перемішування) матеріалу в робочому просторі напівпротивоточної ванни барабанного магнітного сепаратора, яка сприяє багаторазовому перечищенню магнітного матеріалу на поверхні барабана при транспортуванні до розвантажувальних патрубків, а також змінює напрямок руху магнітних часток в придонному шарі напівпротивоточної ванни, постійно спрямовуючи їх до поверхні барабана, досягають підвищення ефективності магнітної сепарації, вмісту цінного мінерала в магнітному продукті та зниження втрат цінного мінерала з хвостами (відходами) магнітної ю ю 5145 '/АРУ/Л УЛ&У Фіг. 2 Комп'ютерна верстка А. Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
