Теплообмінник
Номер патенту: 51321
Опубліковано: 12.07.2010
Автори: Михайлик Віктор Дмитрович, Карманов Віктор Васильович, Костюнін Микола Леонтійович
Формула / Реферат
Теплообмінник, який містить камеру з патрубками вводу і виводу сипкого гранульованого матеріалу, газорозподільну перфоровану решітку з щілинами, теплообмінні труби, що підключені до колекторів, ємність, приєднану до джерела стислого повітря, який відрізняється тим, що теплообмінні труби на газорозподільній перфорованій решітці розміщені одна біля другої з кроком, який дорівнює (1,1
2)d діаметру труб між щілинами решітки, при цьому газорозподільна перфорована решітка виконана плоскою і розміщена з нахилом в напрямку розвантаження матеріалу.
Текст

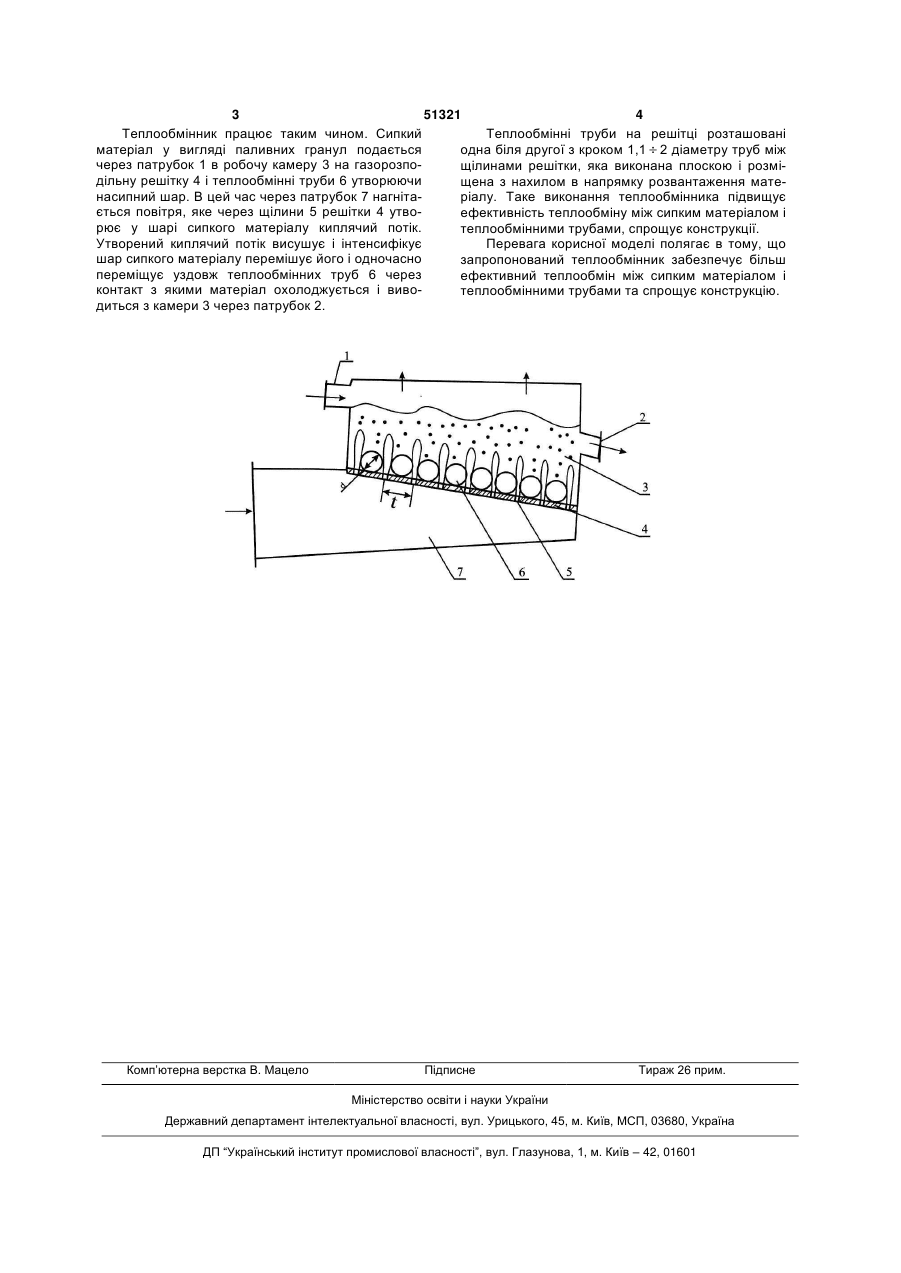

Теплообмінник, який містить камеру з патрубками вводу і виводу сипкого гранульованого мате 3 51321 4 Теплообмінник працює таким чином. Сипкий Теплообмінні труби на решітці розташовані матеріал у вигляді паливних гранул подається одна біля другої з кроком 1,1 2 діаметру труб між через патрубок 1 в робочу камеру 3 на газорозпощілинами решітки, яка виконана плоскою і розмідільну решітку 4 і теплообмінні труби 6 утворюючи щена з нахилом в напрямку розвантаження матенасипний шар. В цей час через патрубок 7 нагнітаріалу. Таке виконання теплообмінника підвищує ється повітря, яке через щілини 5 решітки 4 утвоефективність теплообміну між сипким матеріалом і рює у шарі сипкого матеріалу киплячий потік. теплообмінними трубами, спрощує конструкції. Утворений киплячий потік висушує і інтенсифікує Перевага корисної моделі полягає в тому, що шар сипкого матеріалу перемішує його і одночасно запропонований теплообмінник забезпечує більш переміщує уздовж теплообмінних труб 6 через ефективний теплообмін між сипким матеріалом і контакт з якими матеріал охолоджується і вивотеплообмінними трубами та спрощує конструкцію. диться з камери 3 через патрубок 2. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchanger
Автори англійськоюMykhailyk Viktor Dmytrovych, Karmanov Viktor Vasyliovych, Kostiunin Mykola Leontiiovych
Назва патенту російськоюТеплообменник
Автори російськоюМихайлик Виктор Дмитриевич, Карманов Виктор Васильевич, Костюнин Николай Леонтиевич
МПК / Мітки
МПК: F28D 13/00
Мітки: теплообмінник
Код посилання
<a href="https://ua.patents.su/2-51321-teploobminnik.html" target="_blank" rel="follow" title="База патентів України">Теплообмінник</a>
Теплообмінник
Номер патенту: 71494
Опубліковано: 15.11.2004
Автори: Джафаров Вадим Юрійович, Михайлик Віктор Дмитрович, Смагін Павло Васильович, Луняка Клара Василівна
МПК: F28D 7/10
Мітки: теплообмінник
Формула / Реферат:
Теплообмінник типу "труба в трубі", що містить внутрішню циркуляційну трубу тепло- або холодоносія, з розміщеними на її поверхні направляючими лопатями, загнутими по гвинтовій лінії, розсікача і зовнішньої труби, який відрізняється тим, що розсікач виконано як складову частину теплообмінної поверхні внутрішньої труби і з'єднаний з кінцем направляючої лопаті, а крок останньої дорівнює 0,5-1 від довжини внутрішньої труби, при цьому...
Теплообмінник
Номер патенту: 6932
Опубліковано: 16.05.2005
Автори: Юращик Ігор Леонтійович, Степаненко Аркадій Петрович
МПК: F28D 7/00
Мітки: теплообмінник
Формула / Реферат:
Теплообмінник, що містить принаймні дві теплообмінні секції, з'єднані між собою по ходу газу, що нагрівається, послідовно, який відрізняється тим, що теплообмінні секції виконані з різними діаметрами колекторів та кількістю труб в них.
Теплообмінник транспортного засобу
Номер патенту: 49900
Опубліковано: 15.10.2002
Автори: Яременко Микола Іванович, Гуменяк Теодозій Іванович, Тарасенко Віктор Іванович
МПК: F28D 5/00
Мітки: теплообмінник, транспортного, засобу
Формула / Реферат:
Теплообмінник транспортного засобу, який має корпус з розміщеними у ньому суцільнотягненими теплообмінними трубами, закріпленими в попарно встановлених трубних решітках, які утворюють разом з корпусом камери для нагрівального та нагріваного середовищ, споряджені патрубками підводу та відводу цих середовищ, який відрізняється тим, що трубні решітки встановлені таким чином, що всі три камери відокремлені одна від одної атмосферою.
Теплообмінник
Номер патенту: 46151
Опубліковано: 10.12.2009
Автори: Вознюк Тарас Анатолійович, Ткаченко Наталія Миколаївна
МПК: F28D 7/00
Мітки: теплообмінник
Формула / Реферат:
Теплообмінник, що містить кожух з пучком теплообмінних труб, закріплених в трубних решітках, поперечними перегородками, що чергуються між собою і створюють поперечні потоки в міжтрубному просторі, і патрубками введення і виведення міжтрубного середовища, колекторну камеру з подовжньою перегородкою, розділяючою вхідну і вихідну порожнини, сполучену з одним з торців кожуха, прилеглим до трубної решітки, і оснащену патрубками введення і...
Кожухотрубний теплообмінник
Номер патенту: 41616
Опубліковано: 25.05.2009
Автори: Мікульонок Ігор Олегович, Макарчук Наталія Анатоліївна
Мітки: теплообмінник, кожухотрубний
Формула / Реферат:
Кожухотрубний теплообмінник, що містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, який відрізняється тим, що всередині кожної теплообмінної труби по її довжині розміщено спіральну стрічку, на торцях теплообмінної труби виконані радіальні заглиблення, при цьому кінці спіральної стрічки зафіксовано відносно торців відповідної теплообмінної труби за допомогою розташованих у радіальних...
