Теплообмінник

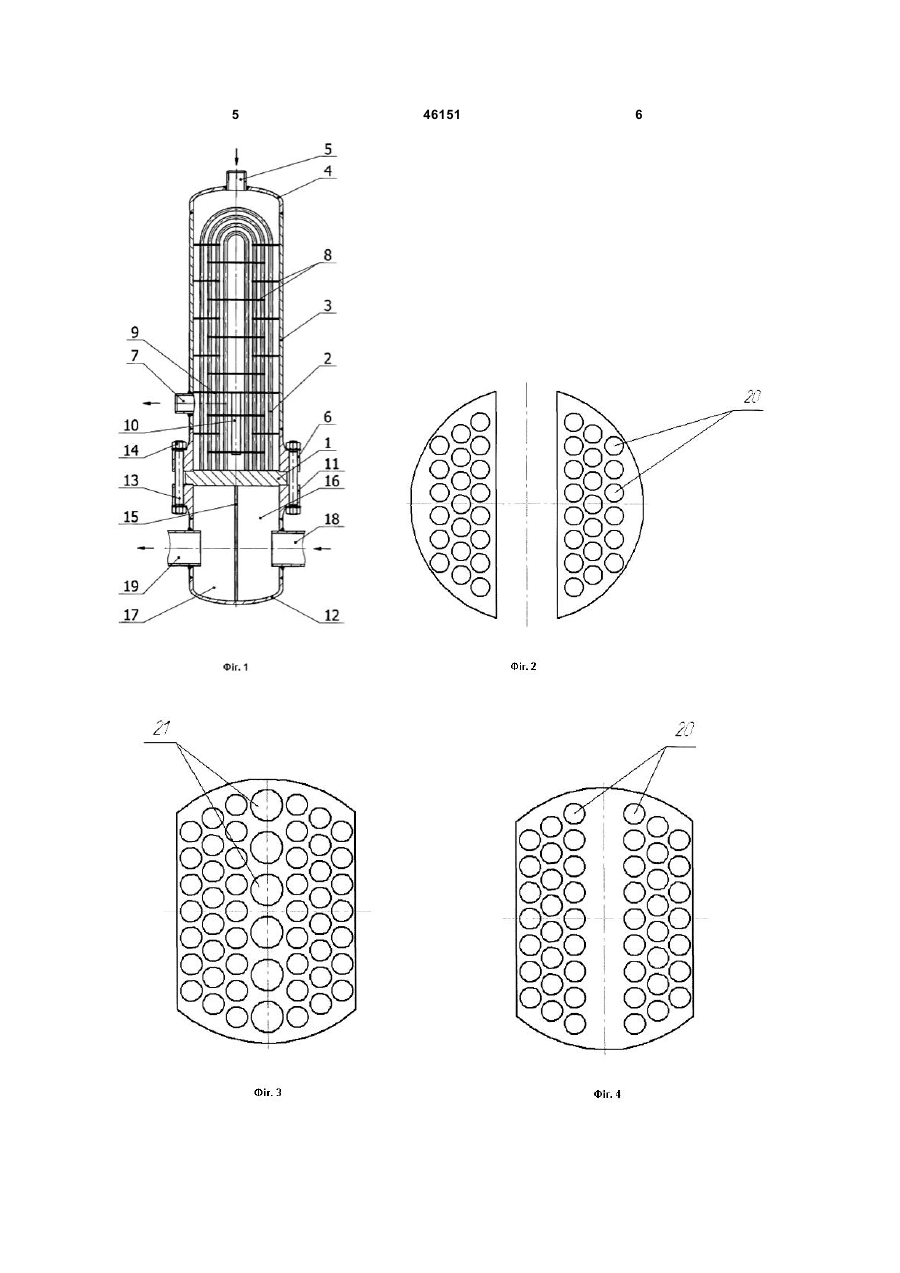

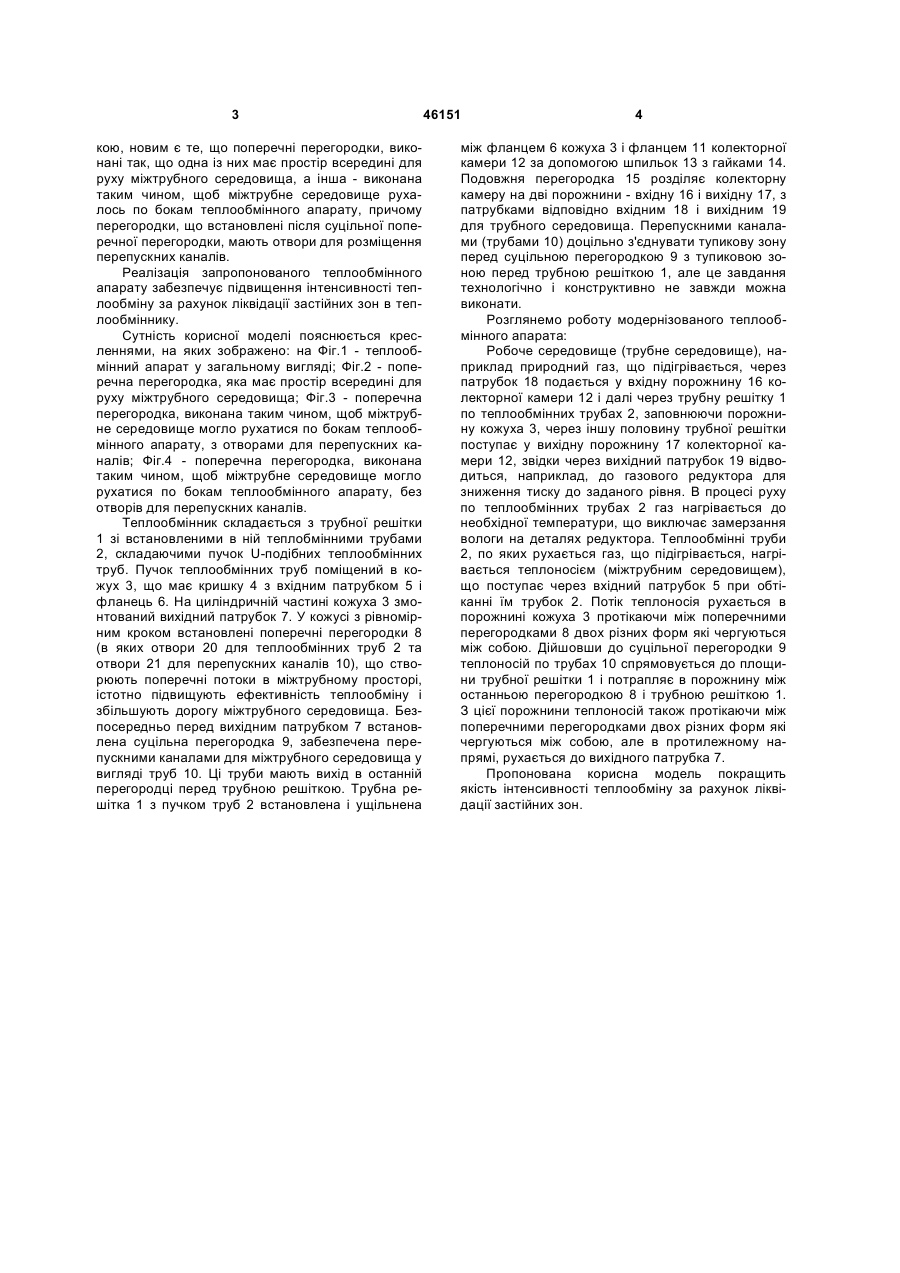

Теплообмінник, що містить кожух з пучком теплообмінних труб, закріплених в трубних решітках, поперечними перегородками, що чергуються між собою і створюють поперечні потоки в міжтрубному просторі, і патрубками введення і виведення міжтрубного середовища, колекторну камеру з подовжньою перегородкою, розділяючою вхідну і вихідну порожнини, сполучену з одним з торців 3 кою, новим є те, що поперечні перегородки, виконані так, що одна із них має простір всередині для руху міжтрубного середовища, а інша - виконана таким чином, щоб міжтрубне середовище рухалось по бокам теплообмінного апарату, причому перегородки, що встановлені після суцільної поперечної перегородки, мають отвори для розміщення перепускних каналів. Реалізація запропонованого теплообмінного апарату забезпечує підвищення інтенсивності теплообміну за рахунок ліквідації застійних зон в теплообміннику. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - теплообмінний апарат у загальному вигляді; Фіг.2 - поперечна перегородка, яка має простір всередині для руху міжтрубного середовища; Фіг.3 - поперечна перегородка, виконана таким чином, щоб міжтрубне середовище могло рухатися по бокам теплообмінного апарату, з отворами для перепускних каналів; Фіг.4 - поперечна перегородка, виконана таким чином, щоб міжтрубне середовище могло рухатися по бокам теплообмінного апарату, без отворів для перепускних каналів. Теплообмінник складається з трубної решітки 1 зі встановленими в ній теплобмінними трубами 2, складаючими пучок U-подібних теплообмінних труб. Пучок теплообмінних труб поміщений в кожух 3, що має кришку 4 з вхідним патрубком 5 і фланець 6. На циліндричній частині кожуха 3 змонтований вихідний патрубок 7. У кожусі з рівномірним кроком встановлені поперечні перегородки 8 (в яких отвори 20 для теплообмінних труб 2 та отвори 21 для перепускних каналів 10), що створюють поперечні потоки в міжтрубному просторі, істотно підвищують ефективність теплообміну і збільшують дорогу міжтрубного середовища. Безпосередньо перед вихідним патрубком 7 встановлена суцільна перегородка 9, забезпечена перепускними каналами для міжтрубного середовища у вигляді труб 10. Ці труби мають вихід в останній перегородці перед трубною решіткою. Трубна решітка 1 з пучком труб 2 встановлена і ущільнена 46151 4 між фланцем 6 кожуха 3 і фланцем 11 колекторної камери 12 за допомогою шпильок 13 з гайками 14. Подовжня перегородка 15 розділяє колекторну камеру на дві порожнини - вхідну 16 і вихідну 17, з патрубками відповідно вхідним 18 і вихідним 19 для трубного середовища. Перепускними каналами (трубами 10) доцільно з'єднувати тупикову зону перед суцільною перегородкою 9 з тупиковою зоною перед трубною решіткою 1, але це завдання технологічно і конструктивно не завжди можна виконати. Розглянемо роботу модернізованого теплообмінного апарата: Робоче середовище (трубне середовище), наприклад природний газ, що підігрівається, через патрубок 18 подається у вхідну порожнину 16 колекторної камери 12 і далі через трубну решітку 1 по теплообмінних трубах 2, заповнюючи порожнину кожуха 3, через іншу половину трубної решітки поступає у вихідну порожнину 17 колекторної камери 12, звідки через вихідний патрубок 19 відводиться, наприклад, до газового редуктора для зниження тиску до заданого рівня. В процесі руху по теплообмінних трубах 2 газ нагрівається до необхідної температури, що виключає замерзання вологи на деталях редуктора. Теплообмінні труби 2, по яких рухається газ, що підігрівається, нагрівається теплоносієм (міжтрубним середовищем), що поступає через вхідний патрубок 5 при обтіканні їм трубок 2. Потік теплоносія рухається в порожнині кожуха 3 протікаючи між поперечними перегородками 8 двох різних форм які чергуються між собою. Дійшовши до суцільної перегородки 9 теплоносій по трубах 10 спрямовується до площини трубної решітки 1 і потрапляє в порожнину між останньою перегородкою 8 і трубною решіткою 1. З цієї порожнини теплоносій також протікаючи між поперечними перегородками двох різних форм які чергуються між собою, але в протилежному напрямі, рухається до вихідного патрубка 7. Пропонована корисна модель покращить якість інтенсивності теплообміну за рахунок ліквідації застійних зон. 5 46151 6 7 Комп’ютерна верстка М. Ломалова 46151 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
