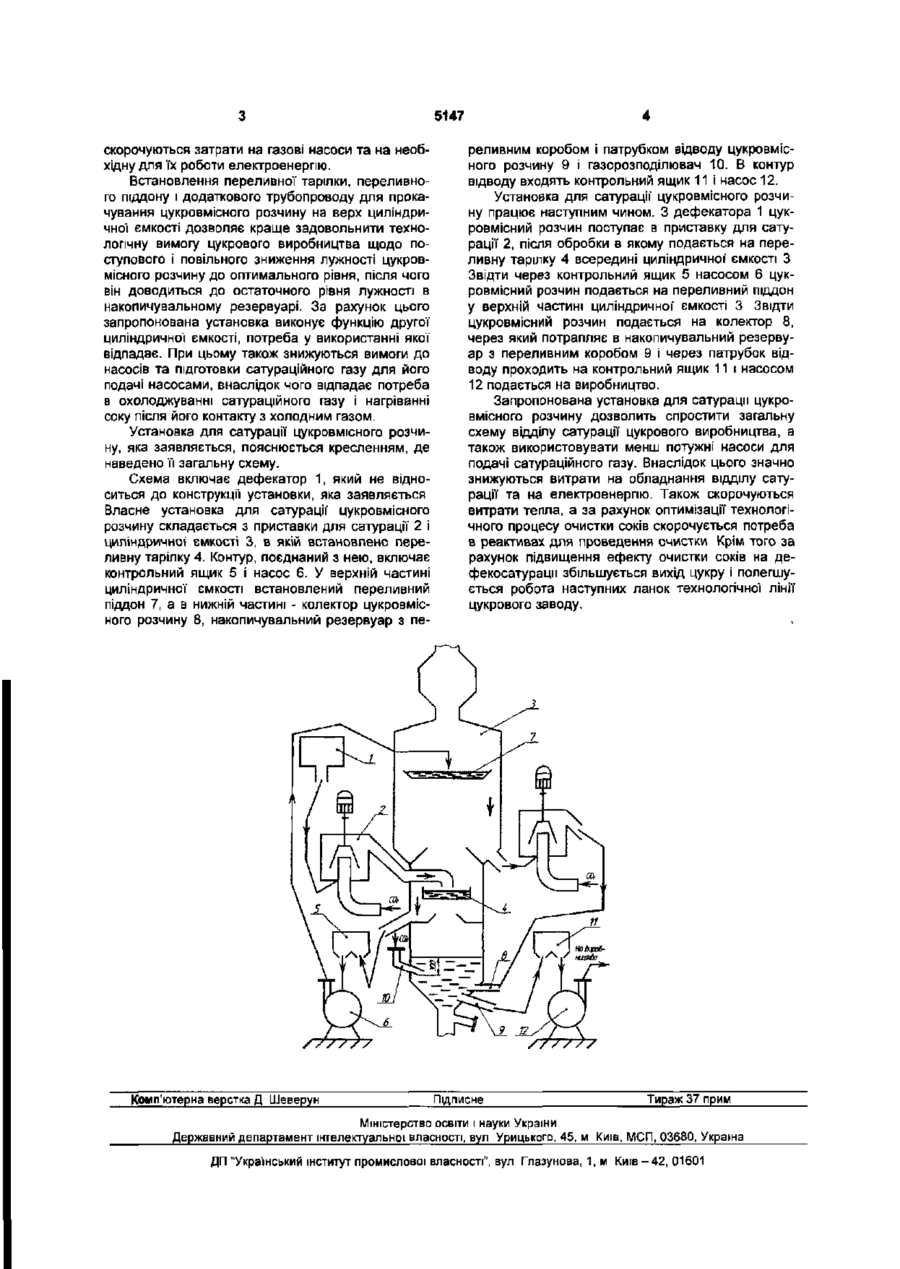

Установка для сатурації цукровмісного розчину

1. Установка для сатурації цукровмісного розчину, що містить циліндричну ємкість, оснащену патрубками для подачі і відводу цукровмісного розчину, над дном якої розміщені газорозподільник І переливний короб, яка відрізняється тим, що перед патрубком подачі цукровмісного розчину встановлена приставка для сатурації, яка оснащена корпусом з патрубками підводу цукровмісного розчину і сатураційного газу і відводу цукровмісного розчину, всередині якого розміщений конус з отворами з можливістю обертання, а всередині циліндричної ємкості встановлені переливна тарілка і переливний піддон, а ззовні встановлений додатковий трубопровід на верх циліндричної ємкості. 2. Установка за п. 1, яка відрізняється тим, що перед колектором цукровмісного розчину встановлена додаткова приставка для сатурації. Установка для сатурації цукровмісного розчину відноситься до обладнання цукрової промисловості, а власне до конструкції пристрою для очистки соків і сиропів цукрового виробництва сатураційним газом Найбільш близьким технічним рішенням до того, яке заявляється, є установка для сатурації цукровмісного розчину (Патент України №25844, опублікований 26.02.1999 в Бюлетені №1). Відомий пристрій представляє собою установку, яка містить поєднані між собою в середній частині трубопроводом циліндричні ємкості, над дном кожної" з яких розміщено газорозподілювач і переливний короб, при цьому перша ємкість оснащена патрубком для підводу цукровмісного розчину, а друга патрубком для його відводу. Один кінець трубопроводу оснащений конусним розширенням, розташованим всередині першої ємкості співвісно їй, а верхній край розширення розташований на рівні переливу розчину, другий кінець трубопроводу розташований в другій ємкості співвісно їй. В основу запропонованої корисної моделі поставлена задача вдосконалення конструкції установки, що дозволить досягти економії за рахунок використання лише однієї циліндричної" ємкості, а також за рахунок зниження вимог щодо необхідного робочого тиску та температури сатураційного газу. Поставлена задача вирішується тим, що установка для сатурації цукровмісного розчину містить циліндричну ємкість, оснащену патрубками для подачі і відводу цукровмісного розчину, над дном якої розміщені газорозподілювач і переливний короб. Згідно корисної моделі перед патрубком подачі цукровмісного розчину встановлюється приставка для сатурації, яка оснащена корпусом з патрубками підводу цукровмісного розчину і сатураційного газу і відводу цукровмісного розчину, всередині якого розміщено конус з отворами з можливістю обертання, а всередині циліндричної ємкості встановлено переливну тарілку і переливний піддон, а ззовні встановлюється додатковий трубопровід на верх циліндричної ємкості. До недоліків відомої установки відносяться; - необхідність використання двох циліндричних ємкостей, кожна з яких представляє собою складне і металомістке обладнання; - необхідність в охолоджуванні газу і наступному нагріванні соку, що означає нераціональні витрати тепла; - необхідність застосування потужних газових насосів для подачі сатураційного газу. Причинно-наслщковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом. Встановлення приставки для сатурації перед патрубком подачі цукровмісного розчину дозволяє в першу чергу краще використати сатураційний газ, при цьому необхідний робочий тиск для роботи приставки значно нижчий ніж той, який необхідний для роботи відомої" установки. Таким чином виконується необхідна функція, але 5147 скорочуються затрати на газові насоси та на необхідну для їх роботи електроенергію. Встановлення переливної тарілки, переливного піддону і додаткового трубопроводу для прокачування цукровмісного розчину на верх циліндричної ємкості дозволяє краще задовольнити технологічну вимогу цукрового виробництва щодо поступового і повільного зниження лужності цукровмісного розчину до оптимального рівня, після чого він доводиться до остаточного рівня лужності в накопичувальному резервуарі. За рахунок цього запропонована установка виконує функцію другої циліндричної ємкості, потреба у використанні якої відпадає. При цьому також знижуються вимоги до насосів та підготовки сатураційного газу для його подачі насосами, внаслідок чого відпадає потреба в охолоджуванні сатураційного газу і нагріванні соку після його контакту з холодним газом. Установка для сатурації цукровмісного розчину, яка заявляється, пояснюється кресленням, де наведено її загальну схему. Схема включає дефекатор 1, який не відноситься до конструкції установки, яка заявляється Власне установка для сатурації цукровмісного розчину складається з приставки для сатурації 2 і циліндричної ємкості 3, в якій встановлено переливну тарілку 4. Контур, поєднаний з нею, включає контрольний ящик 5 і насос 6. У верхній частині циліндричної ємкості встановлений переливний піддон 7, а в нижній частині - колектор цукровмісного розчину 8, накопичувальний резервуар з пе Комп'ютерна верстка Д Шеверун реливним коробом і патрубком відводу цукровмісного розчину 9 і газорозподілювач 10. В контур відводу входять контрольний ящик 11 і насос 12. Установка для сатурації' цукровмісного розчину працює наступним чином. З дефекатора 1 цукровмісний розчин поступає в приставку для сатурації 2, після обробки в якому подається на переливну тарілку 4 всередині циліндричної" ємкості З Звідти через контрольний ящик 5 насосом 6 цукровмісний розчин подається на переливний піддон у верхній частині циліндричної' ємкості 3 Звідти цукровмісний розчин подається на колектор 8, через який потрапляє в накопичувальний резервуар з переливним коробом 9 і через патрубок відводу проходить на контрольний ящик 11 і насосом 12 подається на виробництво. Запропонована установка для сатурації цукровмісного розчину дозволить спростити загальну схему відділу сатурації цукрового виробництва, а також використовувати менш потужні насоси для подачі сатураційного газу. Внаслідок цього значно знижуються витрати на обладнання відділу сатурації та на електроенергію. Також скорочуються витрати тепла, а за рахунок оптимізації технологічного процесу очистки соків скорочується потреба в реактивах для проведення очистки Крім того за рахунок підвищення ефекту очистки соків на дефекосатураци збільшується вихід цукру і полегшується робота наступних ланок технологічної лінії цукрового заводу. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
