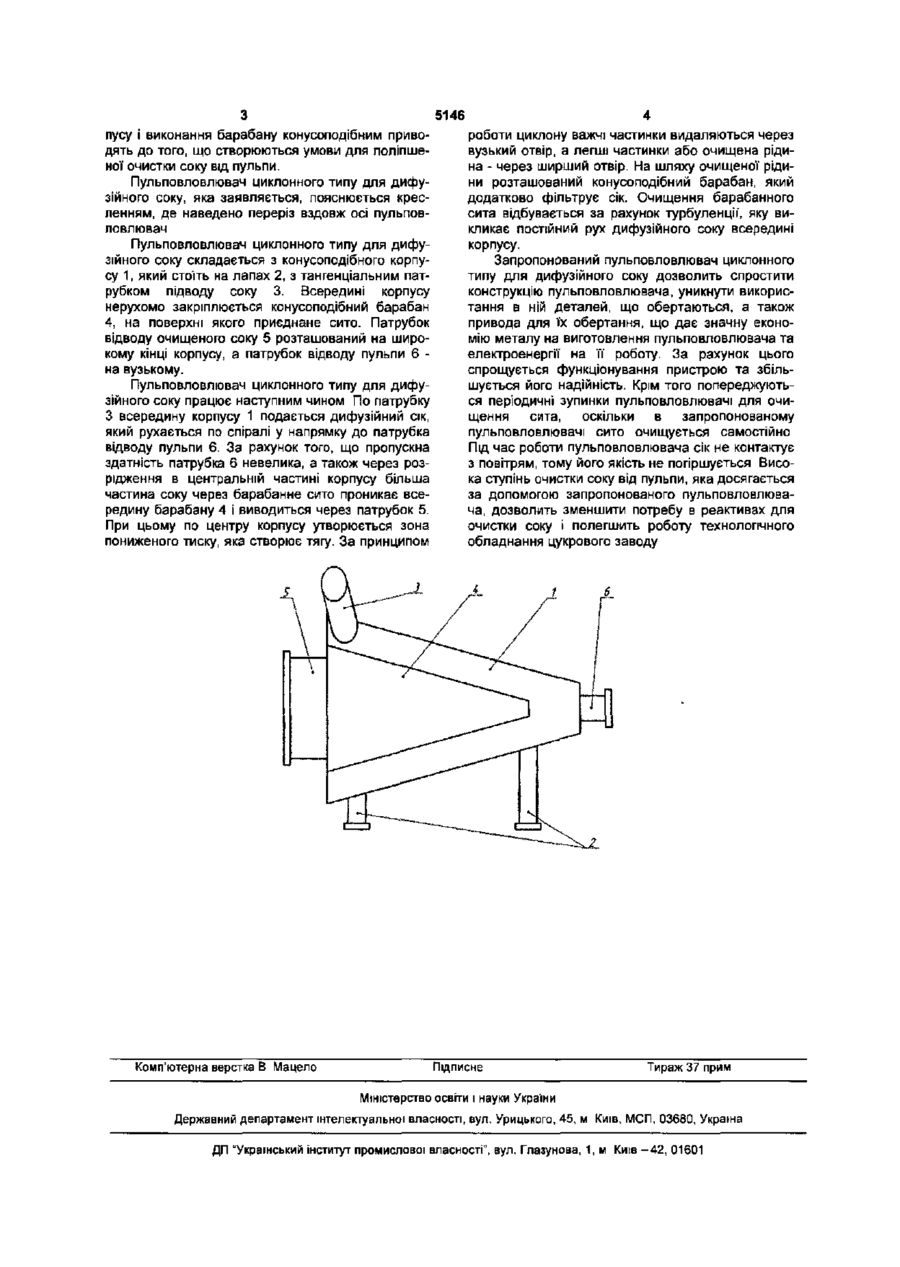

Пульповловлювач циклонного типу для дифузійного соку

Пульповловлювач циклонного типу для дифузійного соку, що містить корпус з патрубками для підводу та відводу соку та барабан з приєднаним на його поверхні ситом, який відрізняється тим, що корпус і барабан виконані конусоподібними, а підвід соку здійснюють під тиском через патрубок, встановлений тангенціально під кутом, меншим прямого, до осі корпусу з широкого його боку. Корисна модель відноситься до обладнання цукрової промисловості, а саме до обладнання для відокремлення бурякової пульпи (мезги) з дифузійного соку Найбільш близьким технічним рішенням до того, яке заявляється, є ротаційний мезговловлювач для дифузійного соку (Патент України №36332, опублікований 15.12.2003 в Бюлетені №12). Відомий пристрій складається із коритоподібного корпусу із патрубками для підводу соку, горизонтально встановленого циліндричного перфорованого барабану, пристроїв для очистки сита за допомогою віддуву мезги, а також відводу очищеного соку через випускний патрубок барабану, оснащений манжетним ущільненням. Поверх перфорованої поверхні барабану намотаний дріт, поверх якого натягнуте плетене сито із отворами, ущільнення вихідного патрубка виконане у вигляді кільцевого каналу, а в патрубку виводу соку встановлений поплавок. В основу запропонованої корисної моделі поставлена задача створення пульповловлювача неперервної дії і спрощеної конструкції, в якій зникне потреба в електроенергії та зменшиться металоємкість, спрощується функціонування і підвищується надійність, буде покращена якість вихідного соку, знижуються витрати реактивів на очистку соку і навантаження на технологічне обладнання цукрового заводу. Поставлена задача вирішується тим, що пульповловлювач циклонного типу для дифузійного соку містить корпус з патрубками для підводу та відводу соку та барабан з приєднаним на його поверхні ситом. Згідно корисної моделі корпус і барабан виконано конусоподібними, а підвод соку здійснюється під тиском через патрубок, встановлений тангенціальне під кутом, меншим прямого, до осі корпусу з широкого його боку Причинно-наслідковий зв'язок між суттєвими ознаками винаходу та очікуваним технічним результатом. Конусоподібне виконання корпусу дозволяє покращити якість вихідного соку за рахунок відсутності контакту з повітрям. Тангенціальне підведення соку приводить до того, що сік рухається всередині вздовж осі корпусу і таким чином очищує сито, через що пульповловлювач стає пристроєм неперервної дії. Підведення соку під тиском приводить до того, що сік рухається всередині корпусу самостійно, внаслідок чого непотрібно використовувати привод і деталі, що обертаються Також спрощується функціонування, підвищується надійність, знижується металоємкість, відпадає потреба в електроенергії. Підведення соку під кутом, меншим прямого, до осі кор До недоліків відомої'установки відносяться. - періодичні зупинки для очищення сита від налипання, - потреба в приводі обертання та складність конструкції через наявність деталей, що обертаються, велика металоємність, потреба в електроенергії; - складність в обслуговуванні та ненадійність; - контакт соку з повітрям за час перебування в установці, що погіршує якість соку на виході, - невисокий рівень очистки соку, який приводить до додаткових витрат реактивів на очистку соку, а також створює додаткове навантаження на технологічне обладнання цукрового заводу. Ю 5146 пусу і виконання барабану конусоподібним приводять до того, що створюються умови для поліпшеної очистки соку від пульпи. Пульповловлювач циклонного типу для дифузійного соку, яка заявляється, пояснюється кресленням, де наведено переріз вздовж осі пульповловлювач Пульповловлювач циклонного типу для дифузійного соку складається з конусоподібного корпусу 1, який стоїть на лапах 2, з тангенціальним патрубком підводу соку 3. Всередині корпусу нерухомо закріплюється конусоподібний барабан 4, на поверхні якого приєднане сито. Патрубок відводу очищеного соку 5 розташований на широкому кінці корпусу, а патрубок відводу пульпи 6 на вузькому. Пульповловлювач циклонного типу для дифузійного соку працює наступним чином По патрубку З всередину корпусу 1 подається дифузійний сік, який рухається по спіралі у напрямку до патрубка відводу пульпи 6. За рахунок того, що пропускна здатність патрубка 6 невелика, а також через розрідження в центральній частині корпусу більша частина соку через барабанне сито проникає всередину барабану 4 і виводиться через патрубок 5. При цьому по центру корпусу утворюється зона пониженого тиску, яка створює тягу. За принципом Комп'ютерна верстка В Мацело роботи циклону важчі частинки видаляються через вузький отвір, а легші частинки або очищена рідина - через ширший отвір. На шляху очищеної рідини розташований конусоподібний барабан, який додатково фільтрує сік. Очищення барабанного сита відбувається за рахунок турбуленції, яку викликає постійний рух дифузійного соку всередині корпусу. Запропонований пульповловлювач циклонного типу для дифузійного соку дозволить спростити конструкцію пульповловлювача, уникнути використання в ній деталей, що обертаються, а також привода для їх обертання, що дає значну економію металу на виготовлення пульповловлювача та електроенергії на її роботу. За рахунок цього спрощується функціонування пристрою та збільшується його надійність. Крім того попереджуються періодичні зупинки пульповловлювачі для очищення сита, оскільки в запропонованому пульповловлювачі сито очищується самостійно Під час роботи пульповловлювача сік не контактує з повітрям, тому його якість не погіршується Висока ступінь очистки соку від пульпи, яка досягається за допомогою запропонованого пульповловлювача, дозволить зменшити потребу в реактивах для очистки соку і полегшить роботу технологічного обладнання цукрового заводу Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
