Вузол кріплення плит безбаластного мостового полотна на мостах

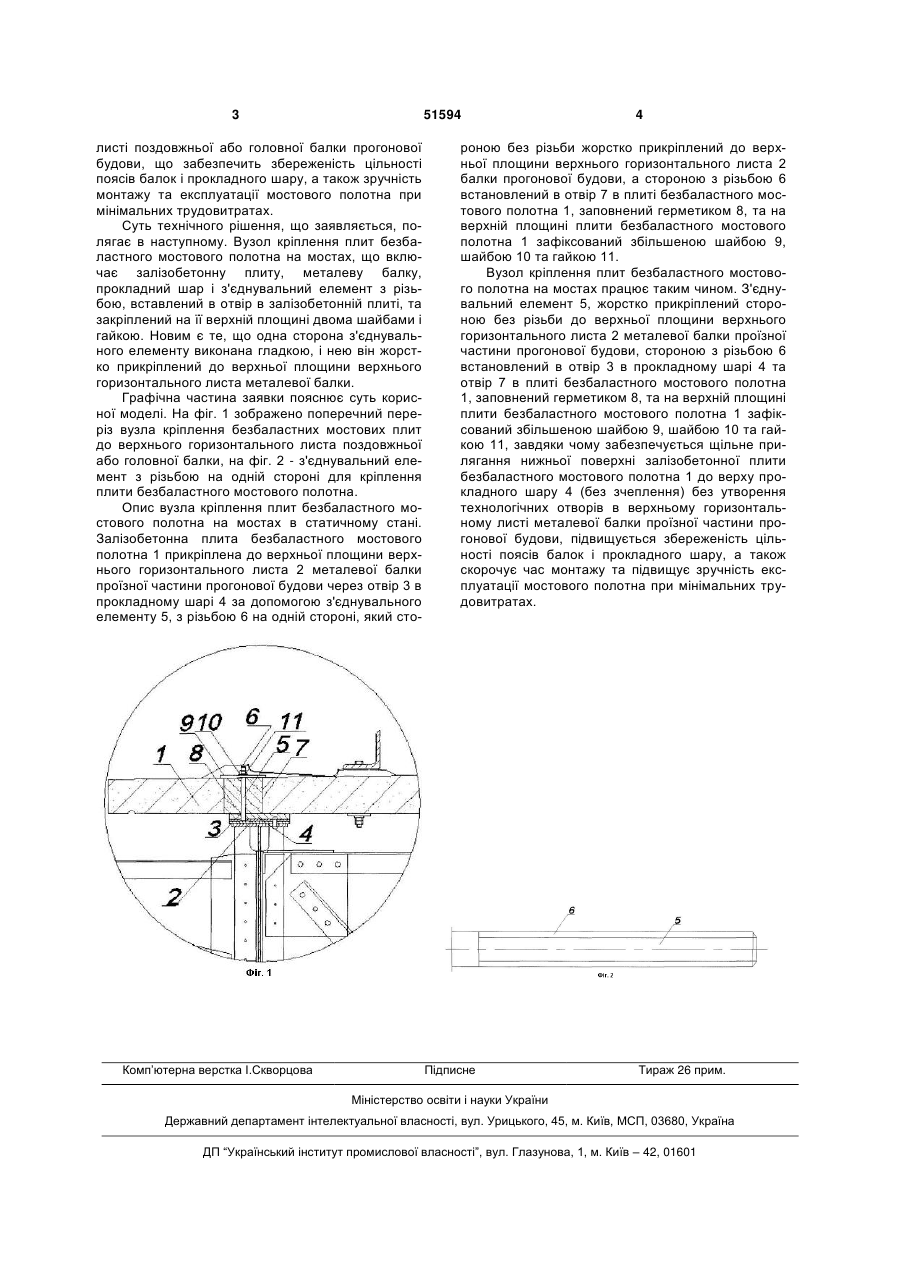

Вузол кріплення плит безбаластного мостового полотна на мостах, що включає залізобетонну плиту, металеву балку, прокладний шар і з'єднувальний елемент з різьбою, вставлений в отвір в залізобетонній плиті та закріплений на її верхній площині двома шайбами і гайкою, який відрізняється тим, що одна сторона з'єднувального елемента виконана гладкою, і нею він жорстко прикріплений до верхньої площини верхнього горизонтального листа металевої балки. (19) (21) u201000135 (22) 11.01.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ЛИННИК ГЕОРГІЙ ОЛЕГОВИЧ, КОСЯК ВІКТОРІЯ МИКОЛАЇВНА, МАРОЧКА ВІТАЛІЙ ВЛАДИСЛАВОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 51594 листі поздовжньої або головної балки прогонової будови, що забезпечить збереженість цільності поясів балок і прокладного шару, а також зручність монтажу та експлуатації мостового полотна при мінімальних трудовитратах. Суть технічного рішення, що заявляється, полягає в наступному. Вузол кріплення плит безбаластного мостового полотна на мостах, що включає залізобетонну плиту, металеву балку, прокладний шар і з'єднувальний елемент з різьбою, вставлений в отвір в залізобетонній плиті, та закріплений на її верхній площині двома шайбами і гайкою. Новим є те, що одна сторона з'єднувального елементу виконана гладкою, і нею він жорстко прикріплений до верхньої площини верхнього горизонтального листа металевої балки. Графічна частина заявки пояснює суть корисної моделі. На фіг. 1 зображено поперечний переріз вузла кріплення безбаластних мостових плит до верхнього горизонтального листа поздовжньої або головної балки, на фіг. 2 - з'єднувальний елемент з різьбою на одній стороні для кріплення плити безбаластного мостового полотна. Опис вузла кріплення плит безбаластного мостового полотна на мостах в статичному стані. Залізобетонна плита безбаластного мостового полотна 1 прикріплена до верхньої площини верхнього горизонтального листа 2 металевої балки проїзної частини прогонової будови через отвір 3 в прокладному шарі 4 за допомогою з'єднувального елементу 5, з різьбою 6 на одній стороні, який сто Комп’ютерна верстка І.Скворцова 4 роною без різьби жорстко прикріплений до верхньої площини верхнього горизонтального листа 2 балки прогонової будови, а стороною з різьбою 6 встановлений в отвір 7 в плиті безбаластного мостового полотна 1, заповнений герметиком 8, та на верхній площині плити безбаластного мостового полотна 1 зафіксований збільшеною шайбою 9, шайбою 10 та гайкою 11. Вузол кріплення плит безбаластного мостового полотна на мостах працює таким чином. З'єднувальний елемент 5, жорстко прикріплений стороною без різьби до верхньої площини верхнього горизонтального листа 2 металевої балки проїзної частини прогонової будови, стороною з різьбою 6 встановлений в отвір 3 в прокладному шарі 4 та отвір 7 в плиті безбаластного мостового полотна 1, заповнений герметиком 8, та на верхній площині плити безбаластного мостового полотна 1 зафіксований збільшеною шайбою 9, шайбою 10 та гайкою 11, завдяки чому забезпечується щільне прилягання нижньої поверхні залізобетонної плити безбаластного мостового полотна 1 до верху прокладного шару 4 (без зчеплення) без утворення технологічних отворів в верхньому горизонтальному листі металевої балки проїзної частини прогонової будови, підвищується збереженість цільності поясів балок і прокладного шару, а також скорочує час монтажу та підвищує зручність експлуатації мостового полотна при мінімальних трудовитратах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
