Фільтрувальна тканина

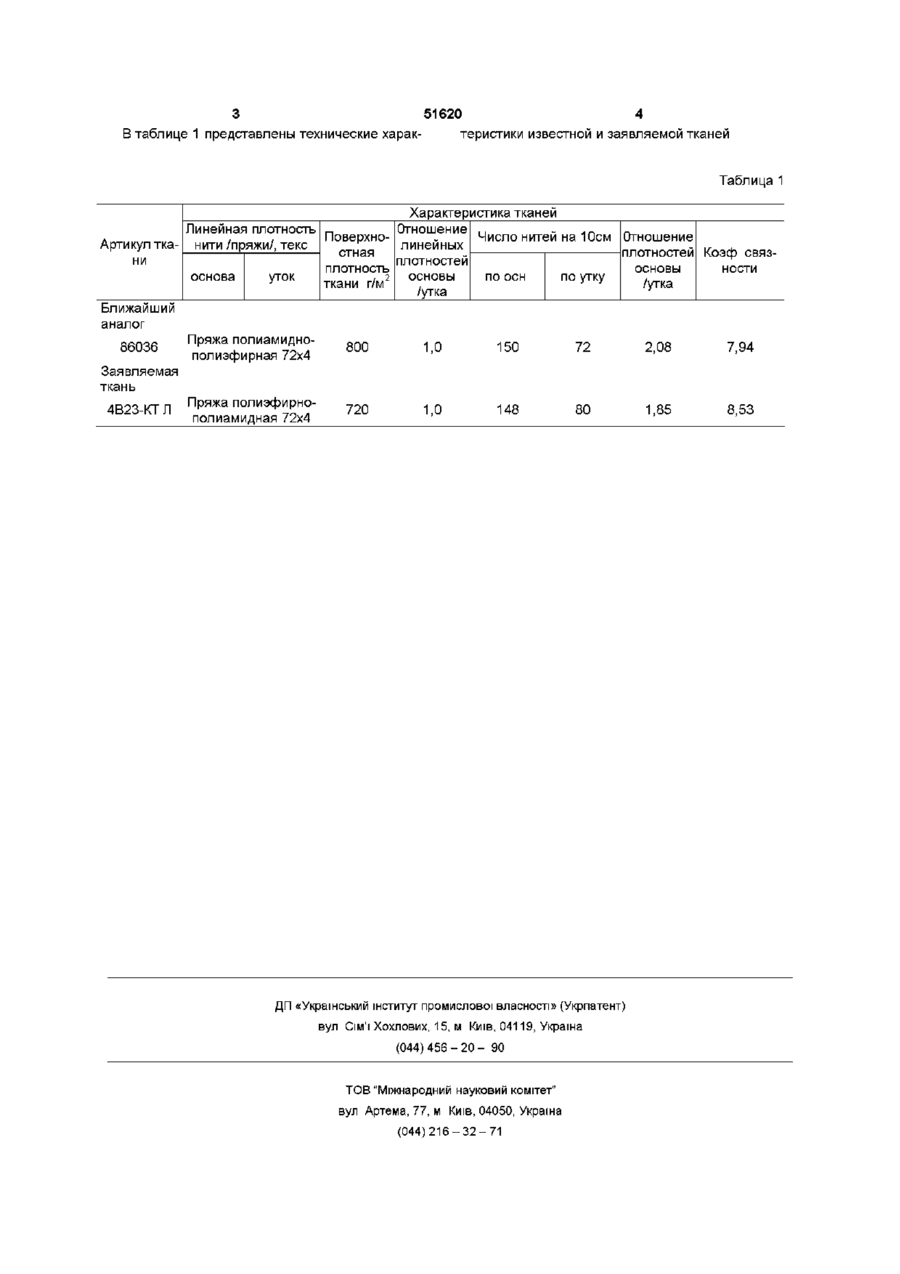

Фильтровальная ткань, содержащая основные и уточные нити из синтетических волокон, отличающаяся тем, что основные и уточные нити, выполнены из полиэфирной пряжи линейной плотностью 72 текс х 4 с круткой 160-200 кр/м, содержащей 90% полиэфирного и 10% полиамидного волокна, при коэффициенте связности ткани, равном 8,53 единицы Техническое решение относится к текстильной промышленности и касается ткани, предназначенной для изготовления фильтров, преимущественно для обработки сахарных растворов на предприятиях пищевой промышленности Наиболее близким аналогом по технической сущности и достигаемому результату является фильтровальная ткань для мокрого фильтрования сахарных растворов при производстве сахара Ткань состоит в основе и утке из пряжи полиамидно-полиэфирной 72 текс х 4 содержащей 80% полиамидного и 20% полиэфирного волокна с поверхностной плотностью 800г/м2 с числом нитей на 10см по основе и утку соответственно по 150 и 72 единицы при толщине 2,8мм Соотношение линейных плотностей основы и утка не превышает 1,0, отношение поверхностных плотностей основы и утка составляет величину не менее 2,08 при коэффициенте связности 7,94 /См ТУ 17 УССР 2-66-90 «Ткани фильтровальные синтетические для сахарной промышленности» г Киев,1990г/ Недостатком известной фильтровальной ткани является ее высокая материалеемкость, а также необходимость использования дефицитной полиамидно-полиэфирной нити В основу изобретения положена задача создания фильтровальной ткани более низкой материалоемкости, за счет оптимального выбора используемых при ее производстве нитей и ее технологических параметров, что снижает вес фильтровальной ткани Поставленная задача достигается тем, что в фильтровальной ткани, содержащей основные и уточные нити из синтетического волокна, основные и уточные нити выполнены из полиэфирнополиамидной пряжи с круткой 160-200кр/м, содержащей 90% полиэфирного и 10% полиамидного волокна, причем коэффициент связности равен 8,53 Таким образом, совокупность указанных выше существенных признаков с учетом оптимальных параметров, определенных в Формуле изобретения позволяет осуществить поставленную задачу в достижении технического результата, который заключается в снижении веса фильтровальной ткани на 70-90г/м2 При изготовлении заявляемой фильтровальной ткани в качестве основы и утка использована полиэфирно-полиамидная пряжа линейной плотностью 72 текс х 4 Нити подвергают крутке на отечественных крутильных машинах, обеспечивая соотношение линейных плотностей основы и утка не более 1,0, а отношение их поверхностных плотностей не менее 1,8 Ткань изготовлена саржевым переплетением В производственных условиях ткань вырабатывается на бесчелночных ткацких станках типа СТБ по типовой технологии О О (О ю З 51620 4 В таблице 1 представлены технические характеристики известной и заявляемой тканей Таблица 1 Характеристика тканей Линейная плотность Отношение ПоверхноЧисло нитей на 10см Отношение Артикул тка- нити /пряжи/, текс линейных стная плотностей Коэф связплотностей ни плотность основы ности основы 2 основа уток по осн по утку ткани г/м /утка /утка Ближайший аналог Пряжа полиамидно86036 800 1,0 150 72 2,08 7,94 полиэфирная 72x4 Заявляемая ткань Пряжа полиэфирно4В23-КТЛ 720 1,0 148 80 1,85 8,53 полиамидная 72x4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
