Фундамент
Номер патенту: 37443
Опубліковано: 15.05.2001
Автори: Ратушний Георгій Вадимович, Гладишев Олександр Васильович, Головинська Ніна Андріївна
Формула / Реферат
Фундамент, включаючий нижню плиту-основу, підколоник із збірного залізобетонного елементу, що має внутрішню порожнину і верхню плиту, який відрізняється тим, що підколоник виконаний із збірної залізобетонної труби з раструбом зверху і наладнаний випусками арматури, заведеними у нижню і верхню плити, а верхня плита спирається на внутрішню частину раструба підколоника.
Текст

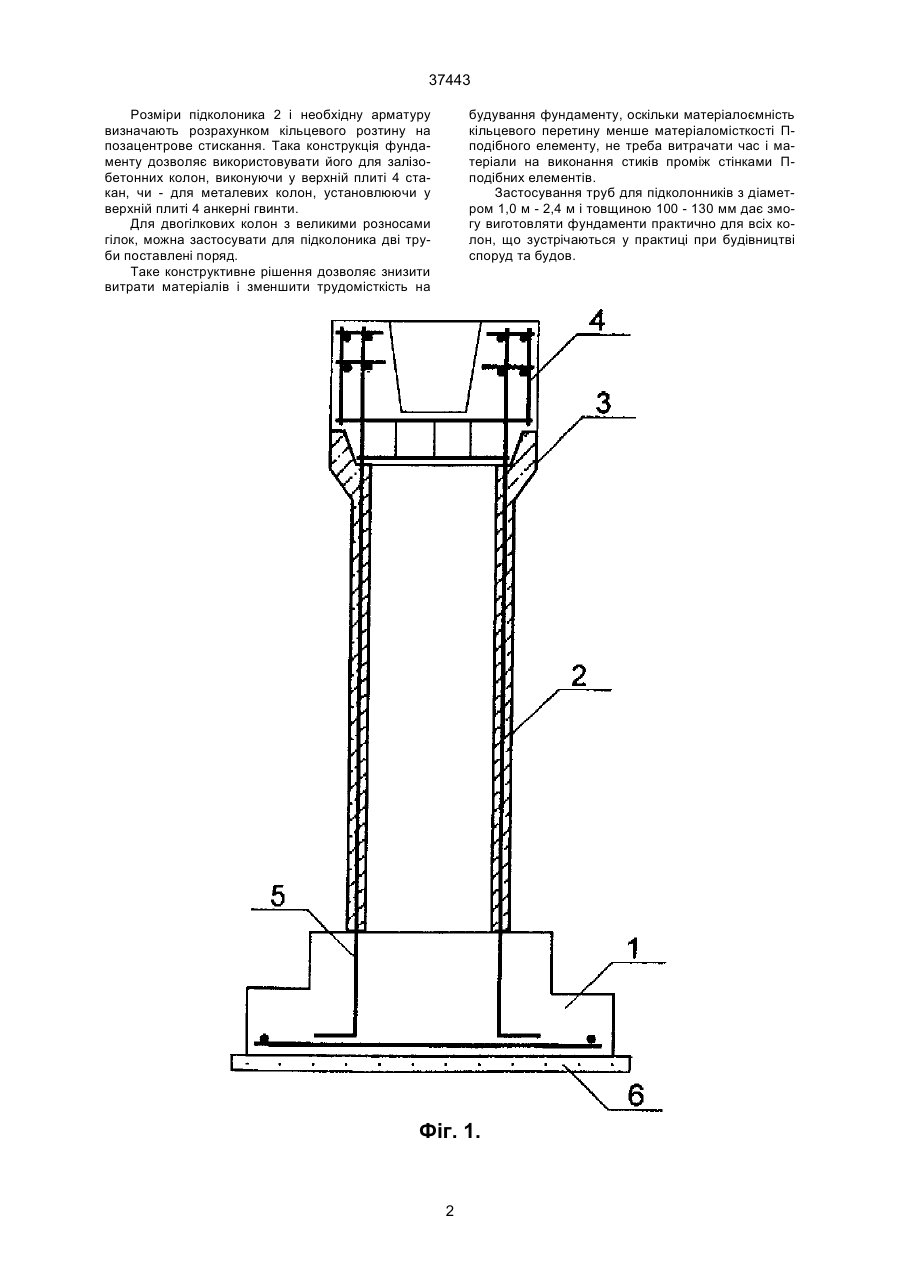

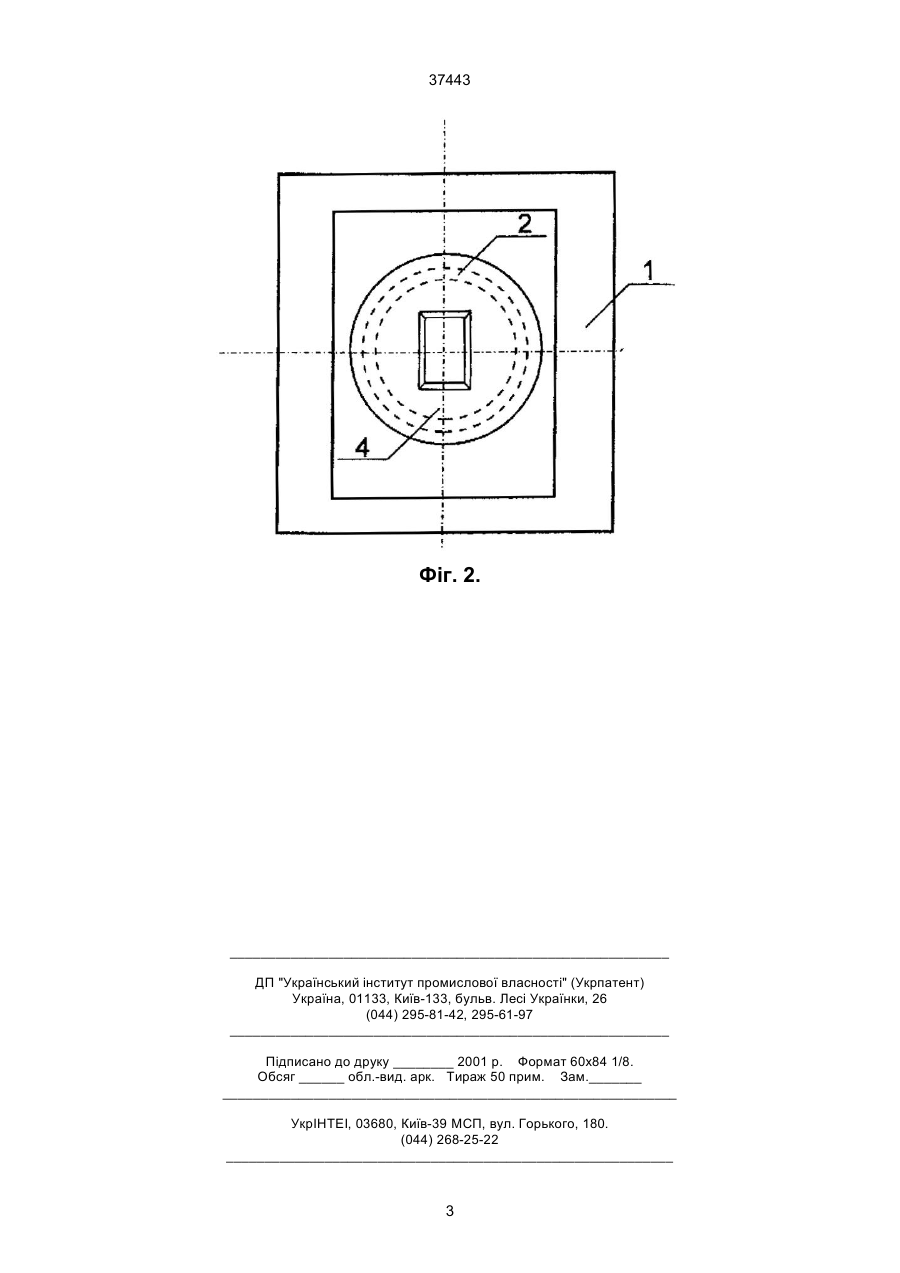

Фундамент, що включає нижню плиту-основу, підколоник із збірного залізобетонного елементу, що має внутрішню порожнину і верхню плиту, відрізняється тим, що підколоник виконаний із збірної залізобетонної труби з раструбом зверху і наладнаний випусками арматури, заведеними у нижню і верхню плити, а верхня плита спирається на внутрішню частину раструба підколоника. (19) (21) 98126524 (22) 10.12.1998 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Ратушний Георгій Вадимович, Гладишев Олександр Васильович, Головинська Ніна Андріївна (73) Державний ордена Трудового Червоного Прапора проектний інститут "Придніпровський промбудпроект" 37443 Розміри підколоника 2 і необхідну арматуру визначають розрахунком кільцевого розтину на позацентрове стискання. Така конструкція фундаменту дозволяє використовувати його для залізобетонних колон, виконуючи у верхній плиті 4 стакан, чи - для металевих колон, установлюючи у верхній плиті 4 анкерні гвинти. Для двогілкових колон з великими розносами гілок, можна застосувати для підколоника дві труби поставлені поряд. Таке конструктивне рішення дозволяє знизити витрати матеріалів і зменшити трудомісткість на будування фундаменту, оскільки матеріалоємність кільцевого перетину менше матеріаломісткості Пподібного елементу, не треба витрачати час і матеріали на виконання стиків проміж стінками Пподібних елементів. Застосування труб для підколонників з діаметром 1,0 м - 2,4 м і товщиною 100 - 130 мм дає змогу виготовляти фундаменти практично для всіх колон, що зустрічаються у практиці при будівництві споруд та будов. Фіг. 1. 2 37443 Фіг. 2. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBasement
Автори англійськоюRatushnyi Heorhii Vadymovych, Hladyshev Oleksandr Vasyliovych, Holovynska Nina Andriivna
Назва патенту російськоюФундамент
Автори російськоюРатушный Георгий Вадимович, Гладышев Александр Васильевич, Головинская Нина Андреевна
МПК / Мітки
МПК: E02D 27/10
Мітки: фундамент
