Композиція для покриттів

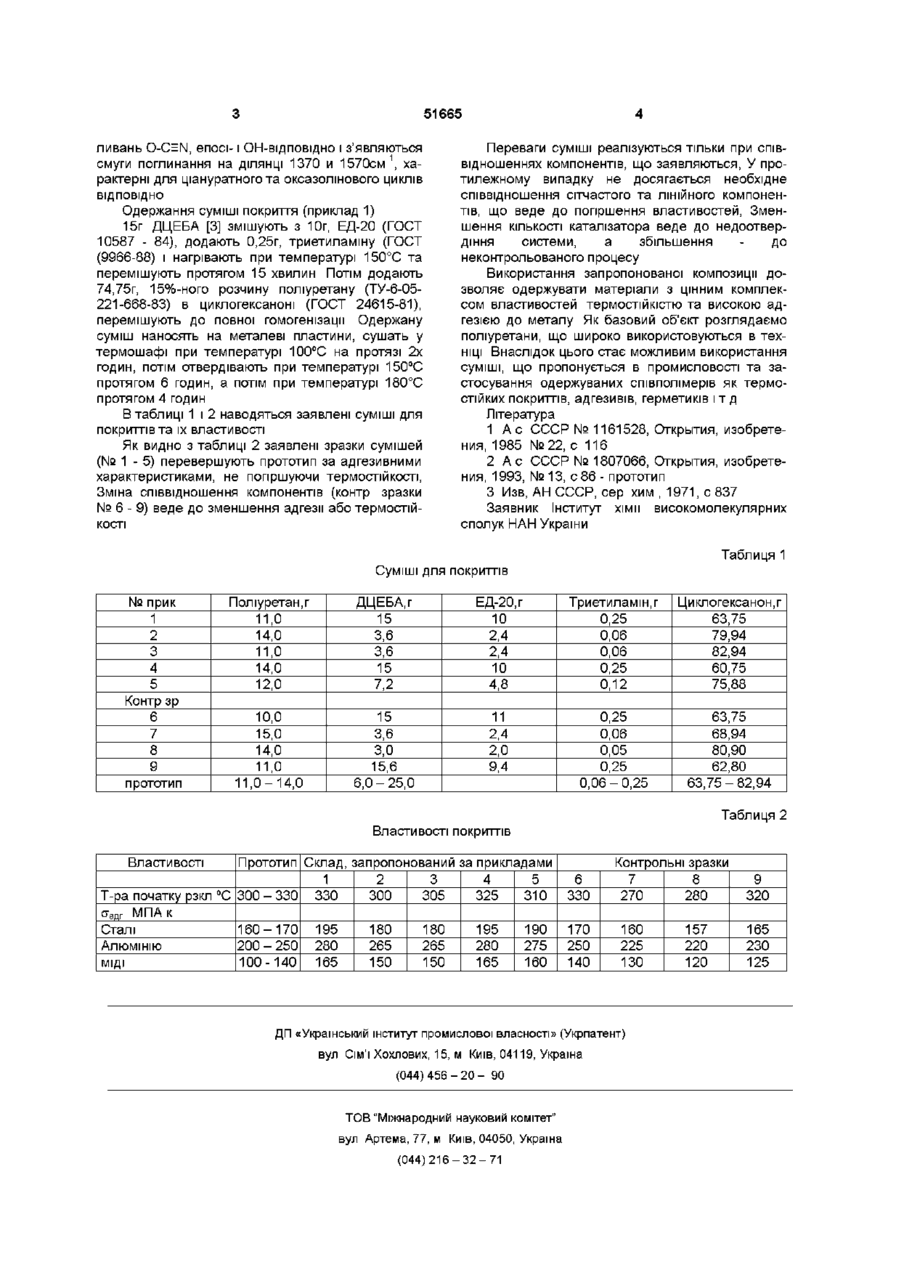

Композиція ДЛЯ покриттів, що містить поліуретан на основі 4,4'-дифенілметандмзоціанату, олігобутиленглікольадипшату та 2,4-бутандюлу з молекулярною масою 40000 та вмістом гідроксильних груп 0,18%, циклогексанон, триетиламш як каталізатор та диціановий ефір бісфенолу А, яка відрізняється тим, що додатково містить епоксиолігомер марки ЕД-20, при такому співвідношенні компонентів, мас % Поліуретан на основі 4,4дифенілметандмзоціанату, 11,0-14,0 олігобутиленглікольадипшату та 2,4-бутандюлу Диціановий ефір бісфенолу А 3,6-15,0 Епоксиолігомер ЕД-20 2,4-10,0 Триетиламш 0,06 - 0,25 решта до Циклогексанон 100% Винахід належить до сумішей для нанесення покриттів на основі поліуретану та призначений для використання в лакофарбовій промисловості як захисні покриття для металевих поверхонь, Відома композиція для покриттів [1], що містить олігоетилеадипінатфталат мол, маси 800 1400, полмзоціанатний аддукт толуїленендмзоціанату і триметилолпропану олігоепоксид мол маси 300 - 500 та органічний розчинник, яка має підвищену СТІЙКІСТЬ до розчинників, але має недостатньо високу твердість і термостійкість Найбільш близькою за технічною сутністю є суміш на основі поліуретану марки Вітур Т-261 (поліуретан на основі 4,4дифенілметандмзоціанату олігобутиленглікольадипінату і 2,4-бутандюлу з молекулярною масою 40000 та вмістом гідроксильних груп 0,18%) диціанового ефіру бісфенолу А (ДЦЕБА) з триетиламіном як каталізатором, та розчинником циклогексаноном [2] Недоліком відомої суміші є те, що полімери мають недостатньо високі адгезивні характеристики Завданням даного винаходу є одержання композиції з покращеними адгезивними властивостями для покриттів Поставлене завдання досягається тим, що композиція для покриттів, що складається з поліуретану на основі 4,4 -дифенілметандизоціанату олігобутиленглікольадипшату і 2,4 - бутандюлу з молекулярною масою 40000 та вмістом гідроксильних груп 0,16%, циклогексанону, триетіламшу диціанового ефіру бісфенолу А, додатково містить епоксюлігомер марки ЕД-20 при такому співвідношенні компонентів, мас % Поліуретан -11,0 -14,0 Диціановий ефір бісфенолу А - 3 , 6 - 15 0 Епоксюлігомер ЕД-20 - 2,4 - 10,0) Триетиламш - 0,06 - 0,25 Циклогексанон - решта до 100% Епоксидний олігомер марки ЕД-20 (ГОСТ 10587-84), який являє собою продукт конденсації дифенілолпропану з епіхлорпдріном промислового виробництва, сушили у вакуумі в струмі аргону протягом 8 годин при температурі 25 - 100°С Введення епоксюлігомеру в суміш для покриттів дозволяє значно покращити адгезивні характеристики матеріалу При термотвердшні заявленого складу відбувається як зшивання высокомолекулярного поліуретану по кінцевих ОН-групах, реакція поліциклотримеризацм диціанового ефіру бісфенолу А з утворенням поліціанурату, а також реакція взаємодії ДЦЕБА з епоксюлігомером з утворенням сітчастого полімеру, що містить оксазолшові цикли Це підтверджується даними ІЧ-спектроскопм зникають смуги поглинання на ДІЛЯНЦІ 2240 - 2280см \ 915см , 3500см \ характерні для валентних ко (21)98031086 ( 2 2 ) 0 3 03 1998 ( 2 4 ) 1 6 12 2 0 0 2 О Ю (О (О ю 51665 ливань O-C=N, епосі-1 ОН-ВІДПОВІДНО і з'являються 1 смуги поглинання на ДІЛЯНЦІ 1370 и 1570см , характерні для ціануратногота оксазолінового циклів ВІДПОВІДНО Одержання суміші покриття (приклад 1) 15г ДЦЕБА [3] змішують з Юг, ЕД-20 (ГОСТ 10587 - 84), додають 0,25г, триетиламшу (ГОСТ (9966-88) і нагрівають при температурі 150°С та перемішують протягом 15 хвилин Потім додають 74,75г, 15%-ного розчину поліуретану (ТУ-6-05221-668-83) в циклогексаноні (ГОСТ 24615-81), перемішують до повної гомогенізації Одержану суміш наносять на металеві пластини, сушать у термошафі при температурі 100°С на протязі 2х годин, потім отвердівають при температурі 150°С протягом 6 годин, а потім при температурі 180°С протягом 4 годин В таблиці 1 і 2 наводяться заявлені суміші для покриттів та їх властивості Як видно з таблиці 2 заявлені зразки сумішей (№ 1 - 5) перевершують прототип за адгезивними характеристиками, не погіршуючи термостійкості, Зміна співвідношення компонентів (контр зразки № 6 - 9) веде до зменшення адгезії або термостійкості Переваги суміші реалізуються тільки при співвідношеннях компонентів, що заявляються, У протилежному випадку не досягається необхідне співвідношення сітчастого та ЛІНІЙНОГО компонентів, що веде до погіршення властивостей, Зменшення КІЛЬКОСТІ каталізатора веде до недоотвердіння системи, а збільшення до не контрольованого процесу Використання запропонованої композиції дозволяє одержувати матеріали з цінним комплексом властивостей термостійкістю та високою адгезією до металу Як базовий об'єкт розглядаємо поліуретани, що широко використовуються в техніці Внаслідок цього стає можливим використання суміші, що пропонується в промисловості та застосування одержуваних співполімерів як термостійких покриттів, адгезивів, герметиків і т д Література 1 А с СССР № 1161528, Открытия, изобретения, 1985 №22, с 116 2 А с СССР № 1807066, Открытия, изобретения, 1993, №13, с 86- прототип 3 Изв, АН СССР, сер хим , 1971, с 837 Заявник Інститут хімії високомолекулярних сполук НАН України Таблиця 1 Суміші для покриттів № прик 1 2 3 4 5 Поліуретан.г 11,0 14,0 11,0 14,0 12,0 ДЦЕБА.г ЕД-20, г 15 3,6 3,6 15 7,2 10 2,4 2,4 10 4,8 10,0 15,0 14,0 11,0 11,0-14,0 15 3,6 3,0 11 2,4 2,0 9,4 Триетиламш.г 0,25 0,06 0,06 0,25 0,12 Циклогексанон.г 63,75 79,94 82,94 60,75 75,88 0,25 0,06 0,05 0,25 0,06-0,25 63,75 68,94 80,90 62,80 63,75-82,94 Контр зр 6 7 8 9 прототип 15,6 6,0-25,0 Таблиця 2 Властивості покриттів Властивості Прототип Склад, запропонований за прикладами 1 2 3 4 5 Т-ра початку рзкл °С 300 - 330 330 300 305 325 310 а а д г МП А к Сталі 160-170 195 180 180 195 190 АЛЮМІНІЮ 200 - 250 280 265 265 280 275 МІДІ 100-140 165 150 150 165 160 6 330 170 250 140 Контрольні зразки 7 8 270 280 160 225 130 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 157 220 120 9 320 165 230 125
