Спосіб визначення орієнтації космічного апарата

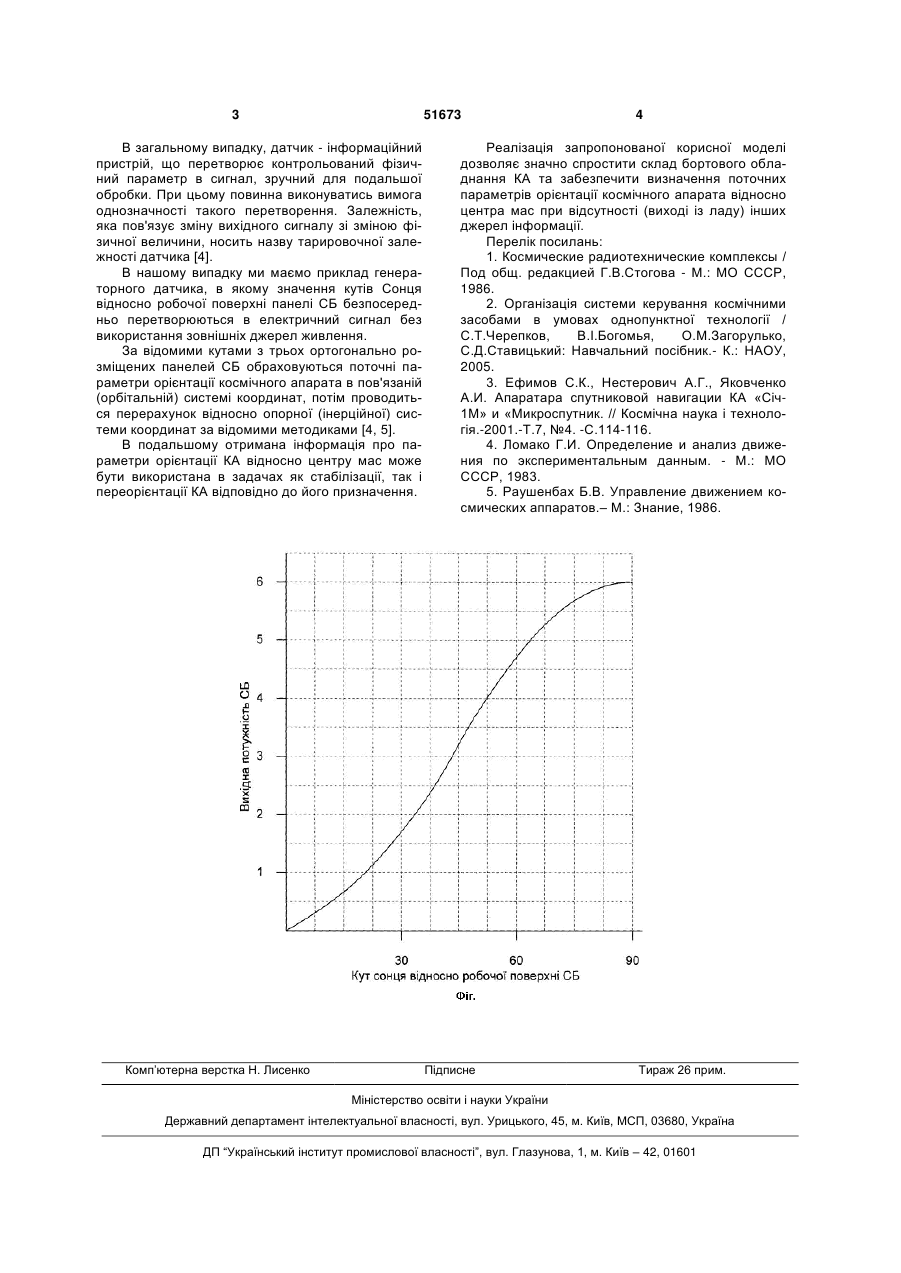

Спосіб визначення орієнтації космічного апарата (КА), який полягає в тому, що параметри орієнтації КА відносно центра мас обраховують за інформацією вихідної потужності панелей сонячних батарей, пов'язаної з кутом Сонця відносно їх робочих поверхонь, який відрізняється тим, що як датчикові пристрої використовують сонячні батареї, розміщені в трьох ортогональних площинах. (19) (21) u201001242 (22) 08.02.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ЗАГОРУЛЬКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, КОЗЕЛКОВА КАТЕРИНА СЕРГІЇВНА, КОСТЕНКО БОРИС ОЛЕКСАНДРОВИЧ, ЯН КЕ, CN, КУЧЕРУК СЕРГІЙ МИХАЙЛОВИЧ (73) ЗАГОРУЛЬКО ОЛЕКСАНДР МИКОЛАЙОВИЧ 3 51673 В загальному випадку, датчик - інформаційний пристрій, що перетворює контрольований фізичний параметр в сигнал, зручний для подальшої обробки. При цьому повинна виконуватись вимога однозначності такого перетворення. Залежність, яка пов'язує зміну вихідного сигналу зі зміною фізичної величини, носить назву тарировочної залежності датчика [4]. В нашому випадку ми маємо приклад генераторного датчика, в якому значення кутів Сонця відносно робочої поверхні панелі СБ безпосередньо перетворюються в електричний сигнал без використання зовнішніх джерел живлення. За відомими кутами з трьох ортогонально розміщених панелей СБ обраховуються поточні параметри орієнтації космічного апарата в пов'язаній (орбітальній) системі координат, потім проводиться перерахунок відносно опорної (інерційної) системи координат за відомими методиками [4, 5]. В подальшому отримана інформація про параметри орієнтації КА відносно центру мас може бути використана в задачах як стабілізації, так і переорієнтації КА відповідно до його призначення. Комп’ютерна верстка Н. Лиcенко 4 Реалізація запропонованої корисної моделі дозволяє значно спростити склад бортового обладнання КА та забезпечити визначення поточних параметрів орієнтації космічного апарата відносно центра мас при відсутності (виході із ладу) інших джерел інформації. Перелік посилань: 1. Космические радиотехнические комплексы / Под общ. редакцией Г.В.Стогова - М.: МО СССР, 1986. 2. Організація системи керування космічними засобами в умовах однопунктної технології / С.Т.Черепков, B.I.Богомья, О.М.Загорулько, С.Д.Ставицький: Навчальний посібник.- К.: НАОУ, 2005. 3. Ефимов С.К., Нестерович А.Г., Яковченко А.И. Апаратара спутниковой навигации КА «Січ1М» и «Микроспутник. // Космічна наука і технологія.-2001.-Т.7, №4. -С.114-116. 4. Ломако Г.И. Определение и анализ движения по экспериментальным данным. - М.: МО СССР, 1983. 5. Раушенбах Б.В. Управление движением космических аппаратов.– М.: Знание, 1986. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
