Спосіб виготовлення витих виробів одинарної звивки

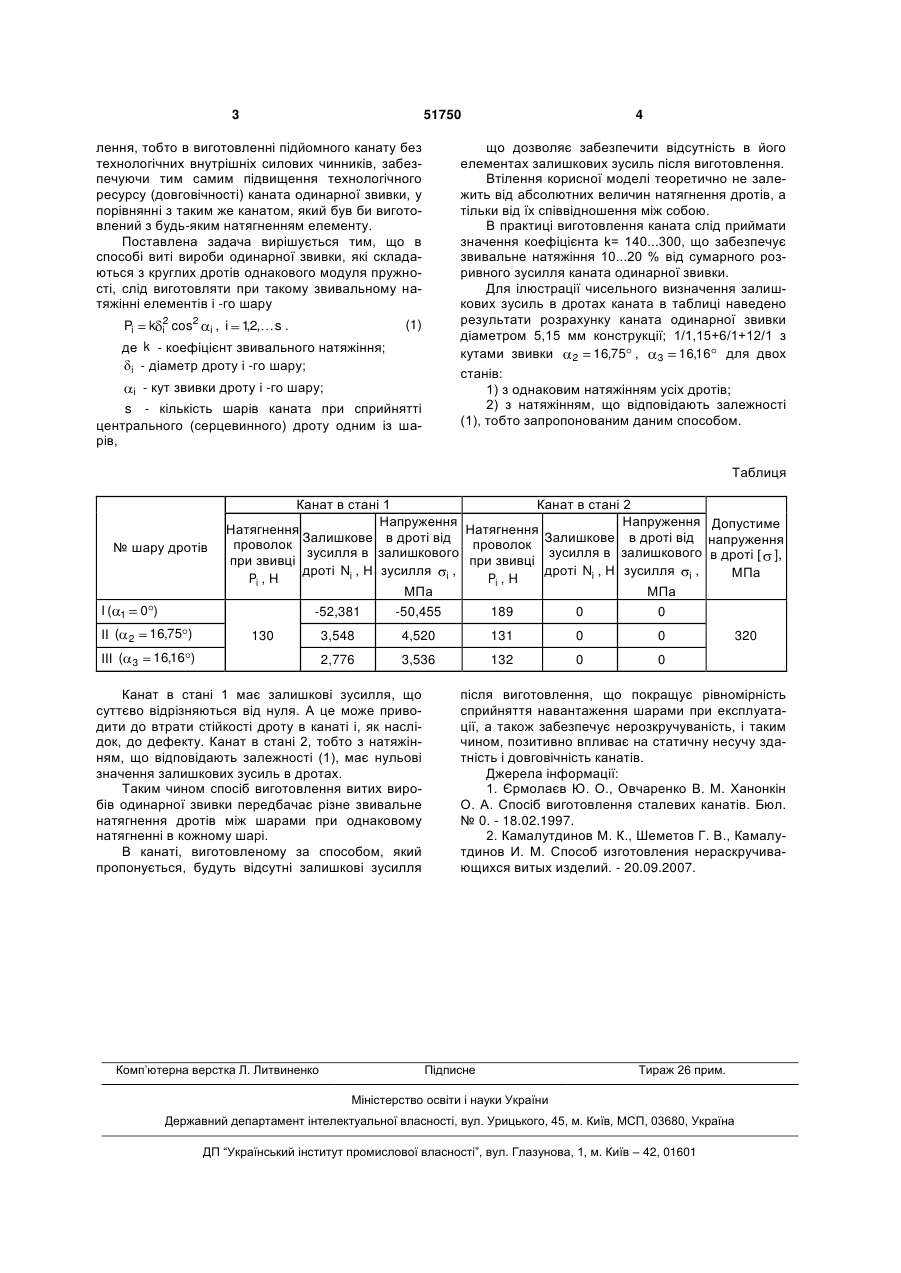

Спосіб виготовлення витих виробів одинарної звивки, які складаються з круглих дротів однакового модуля пружності, який відрізняється тим, що залишкове зусилля в елементах витого виробу після виготовлення дорівнює нулю за рахунок зви 2 3 51750 лення, тобто в виготовленні підйомного канату без технологічних внутрішніх силових чинників, забезпечуючи тим самим підвищення технологічного ресурсу (довговічності) каната одинарної звивки, у порівнянні з таким же канатом, який був би виготовлений з будь-яким натягненням елементу. Поставлена задача вирішується тим, що в способі виті вироби одинарної звивки, які складаються з круглих дротів однакового модуля пружності, слід виготовляти при такому звивальному натяжінні елементів i -го шару Pi k 2 2 i cos i, i 12,s . , 4 що дозволяє забезпечити відсутність в його елементах залишкових зусиль після виготовлення. Втілення корисної моделі теоретично не залежить від абсолютних величин натягнення дротів, а тільки від їх співвідношення між собою. В практиці виготовлення каната слід приймати значення коефіцієнта k= 140...300, що забезпечує звивальне натяжіння 10...20 % від сумарного розривного зусилля каната одинарної звивки. Для ілюстрації чисельного визначення залишкових зусиль в дротах каната в таблиці наведено результати розрахунку каната одинарної звивки діаметром 5,15 мм конструкції; 1/1,15+6/1+12/1 з кутами звивки 2 16,75 , 3 16,16 для двох станів: 1) з однаковим натяжінням усіх дротів; 2) з натяжінням, що відповідають залежності (1), тобто запропонованим даним способом. (1) де k - коефіцієнт звивального натяжіння; i - діаметр дроту i -го шару; - кут звивки дроту i -го шару; s - кількість шарів каната при сприйнятті центрального (серцевинного) дроту одним із шарів, i Таблиця № шару дротів I( 0 ) 1 II ( III ( 2 3 16,75 ) Канат в стані 1 Канат в стані 2 Напруження Напруження Допустиме Натягнення Натягнення Залишковe в дроті від Залишковe в дроті від напруження проволок проволок зусилля в залишкового зусилля в залишкового в дроті [ ], при звивці при звивці дроті Ni , Н зусилля i , дроті Ni , Н зусилля i , МПа Pi , H Pi , H МПа МПа -52,381 -50,455 189 0 0 130 4,520 131 0 0 2,776 16,16 ) 3,548 3,536 132 0 0 Канат в стані 1 має залишкові зусилля, що суттєво відрізняються від нуля. А це може приводити до втрати стійкості дроту в канаті і, як наслідок, до дефекту. Канат в стані 2, тобто з натяжінням, що відповідають залежності (1), має нульові значення залишкових зусиль в дротах. Таким чином спосіб виготовлення витих виробів одинарної звивки передбачає різне звивальне натягнення дротів між шарами при однаковому натягненні в кожному шарі. В канаті, виготовленому за способом, який пропонується, будуть відсутні залишкові зусилля Комп’ютерна верстка Л. Литвиненко 320 після виготовлення, що покращує рівномірність сприйняття навантаження шарами при експлуатації, а також забезпечує нерозкручуваність, і таким чином, позитивно впливає на статичну несучу здатність і довговічність канатів. Джерела інформації: 1. Єрмолаєв Ю. О., Овчаренко В. М. Ханонкін О. А. Спосіб виготовлення сталевих канатів. Бюл. № 0. - 18.02.1997. 2. Камалутдинов М. К., Шеметов Г. В., Камалутдинов И. М. Способ изготовления нераскручивающихся витых изделий. - 20.09.2007. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
