Пристрій для виготовлення витих виробів із дроту

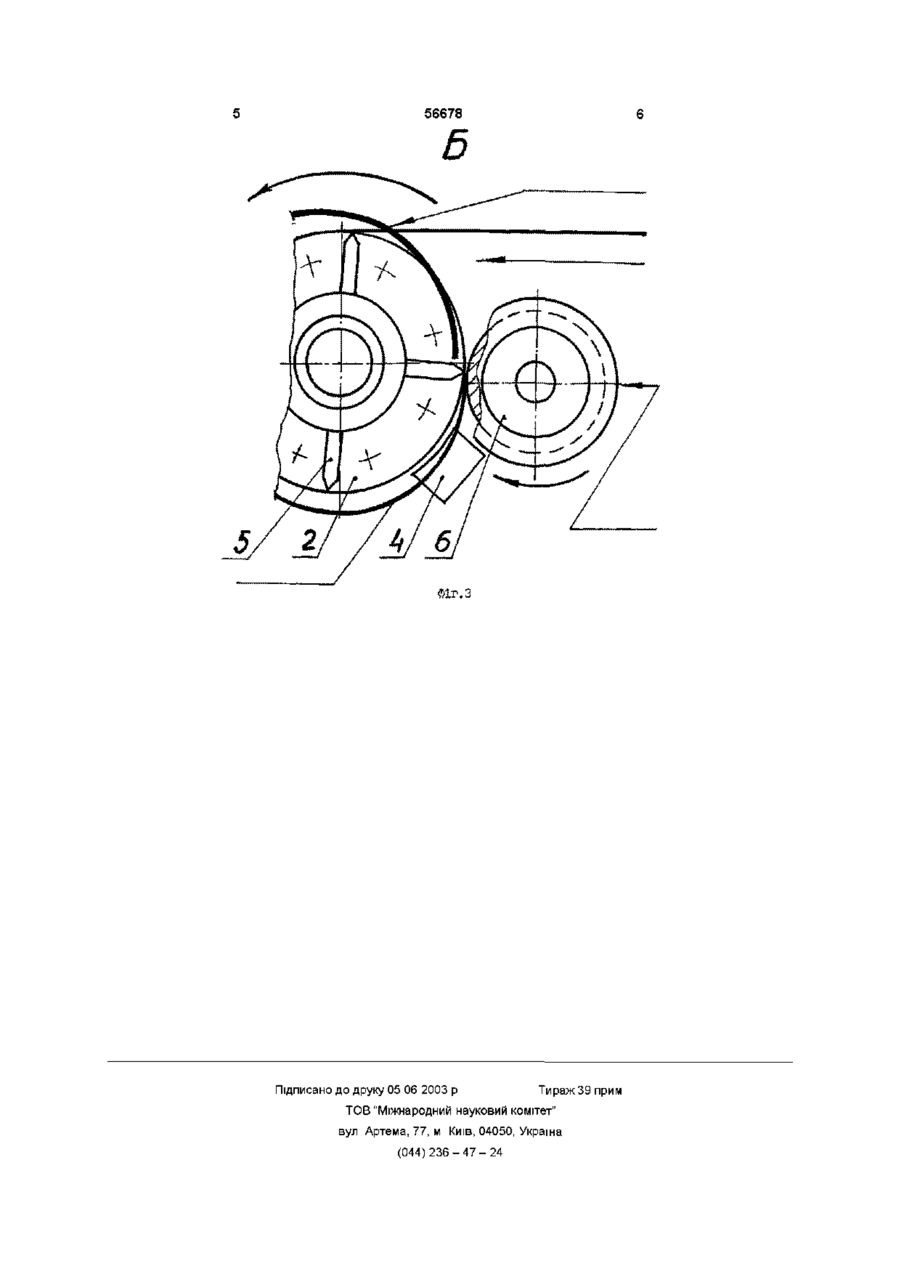

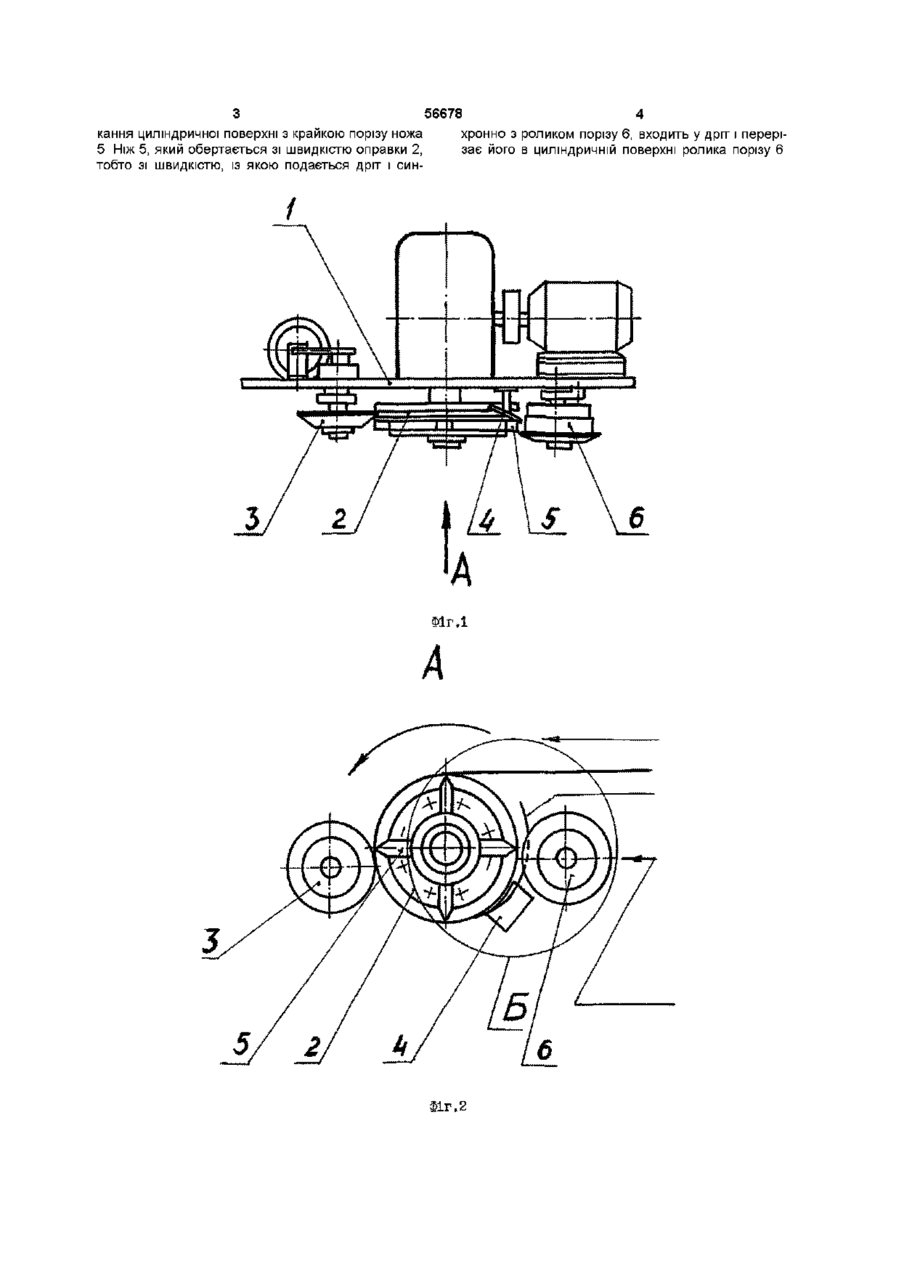

Пристрій для виготовлення витих виробів з дроту, що складається з основи, обертової оправки, притискного ролика й засобу для спрямування дроту, який відрізняється тим, що оправка містить ножі, радіально встановлені нижче зони формоутворення, а основа, на якій знаходиться оправка з приводом, оснащена роликом порізу, що вільно обертається на осі, і подається у зону обертання різальної крайки ножів до стикання з нею циліндричною поверхнею наприкінці порізу Винахід належить до виготовлення виробів із дроту і може знайти застосування у металургії і призначається, зокрема, для виготовлення заготівель транспортних хомутів ВІДОМІ пристрої для навивки спіралі, що містять направляючий механізм, механізм формоутворення спіралі з підтискними роликами і закріплений на корпусі направляючого механізму відрізний ніж Такі пристрої вимагають самостійного привода ножа (див А С СРСР № 1378995 МКВ В21F 3/02, опубліковане 07 03 88р ) Як прототип обраний автомат для безупинного виготовлення кілець із дроту, який складається з механізму формоутворення, механізму різання з нерухомим і рухливим ножами, установленими з можливістю синхронного обертання з оправкою (АС СРСР № 93761 МКВ B21F1/06, опубліковане 23 09 90р) Використання в цьому пристрої зубчатих передач, які дозволяють синхронізувати кутові швидкості одержуваної спіралі й ножів, ускладнює конструкцію автомата і зменшує його надійність Задачею винаходу є спрощення конструкції пристрою і підвищення його надійності Для досягнення цієї мети в пристрої для виготовлення витих виробів із дроту , що складається із розміщеного на підставі механізму формоутворення, що включає приводну оправку, розміщений на осі притискній ролик і засіб для напрямку дроту, оправка має нижче зони формоутворення радіально установлені ножі, а підстава на якій знаходиться оправка з приводом постачена роликом порізу, який подається у зону обертання крайки ножів, що ріже, доторкання циліндричною поверхнею з крайкою порізу ножа і вільно обертовим на осі Технічна суть і принцип дії пристрою, що заявляється, пояснюється кресленнями, на яких Фіг 1 - загальний вид пристрою Фіг 2 - вид А (знизу) пристрою Фіг 3 - зона Б виду знизу, поріз Пристрій, що заявляється, складається з основи 1, що обертається, оправки 2, притискного ролика 3, засобу для спрямування дроту 4, ножів 5, ролика порізу 6 Описаний пристрій для виготовлення витих виробів працює таким чином перед включенням пристрою під притискний ролик 3 в оправку 2 заправляється дріт і через поверхню засобу для напрямку дроту 4 вводиться в зону переміщення ролика порізу 6 Після включення обертання оправки відбувається утворення спіралі Дріт намотуючи на оправку 2, утримується на ній від прослизання за рахунок сил тертя й сил притиску ролика З Утворена спіраль після виходу з під ролика З за рахунок залишкових деформацій дроту збільшується в діаметрі, утрачає контакт з оправкою 2 і по засобу для напрямку 4 попадає на циліндричну поверхню ролика порізу 6 При цьому ролик порізу 6 починає обертатися від дроту, який подається зі швидкістю подачі дроту, тобто синхронно Коли набирається потрібна КІЛЬКІСТЬ BHTKIBS що сходять з оправки, ролик порізуб подається дотор 00 1^ (О (О ю 56678 хронно з роликом порізу 6, входить у дріт і перерікання циліндричної поверхні з крайкою порізу ножа зає його в циліндричній поверхні ролика порізу 6 5 Ніж 5, який обертається зі швидкістю оправки 2, тобто зі швидкістю, із якою подається дріт і син И.Г.2 56678 б .г. 3 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
