Кришка люка з запірним пристроєм, переважно для телефонної каналізації

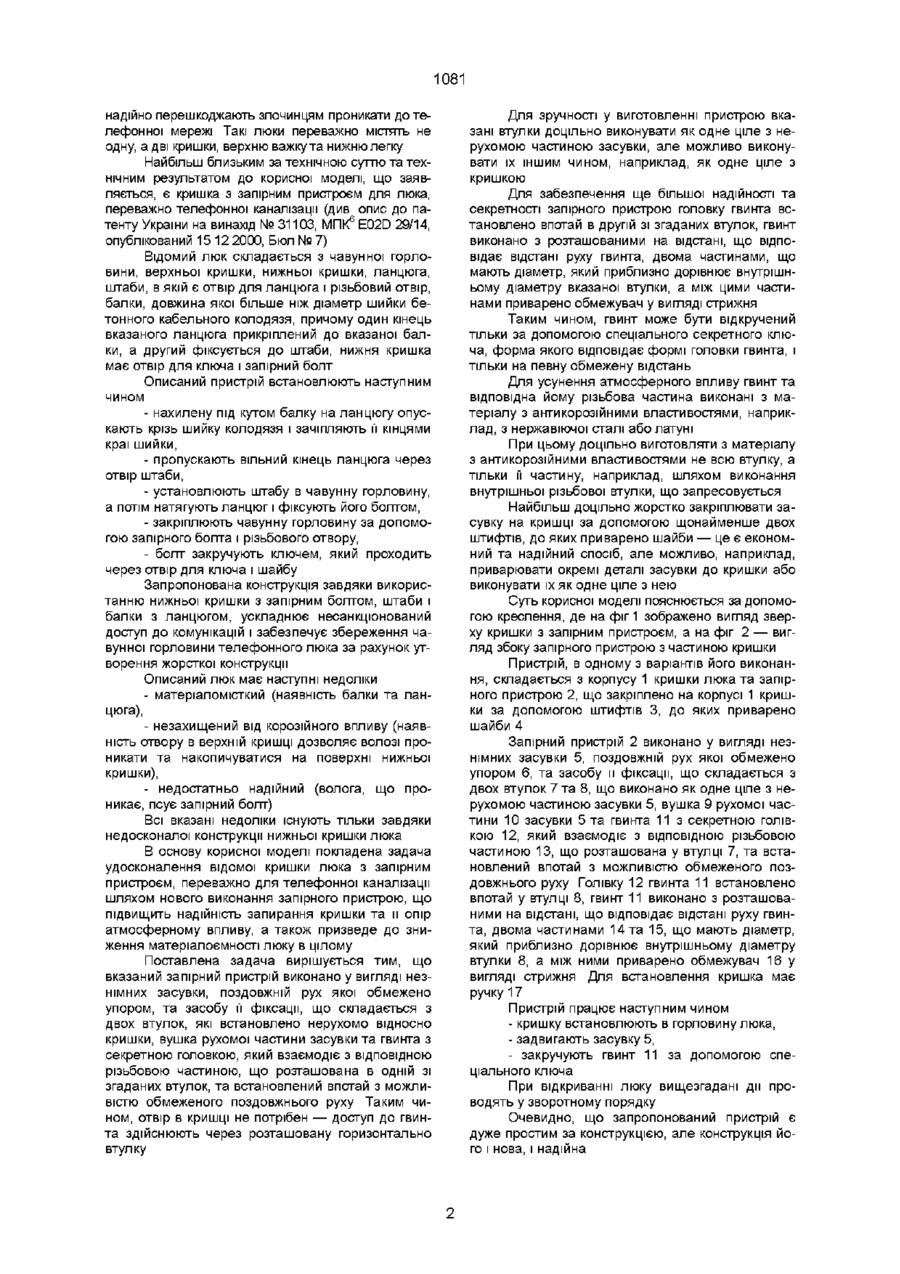

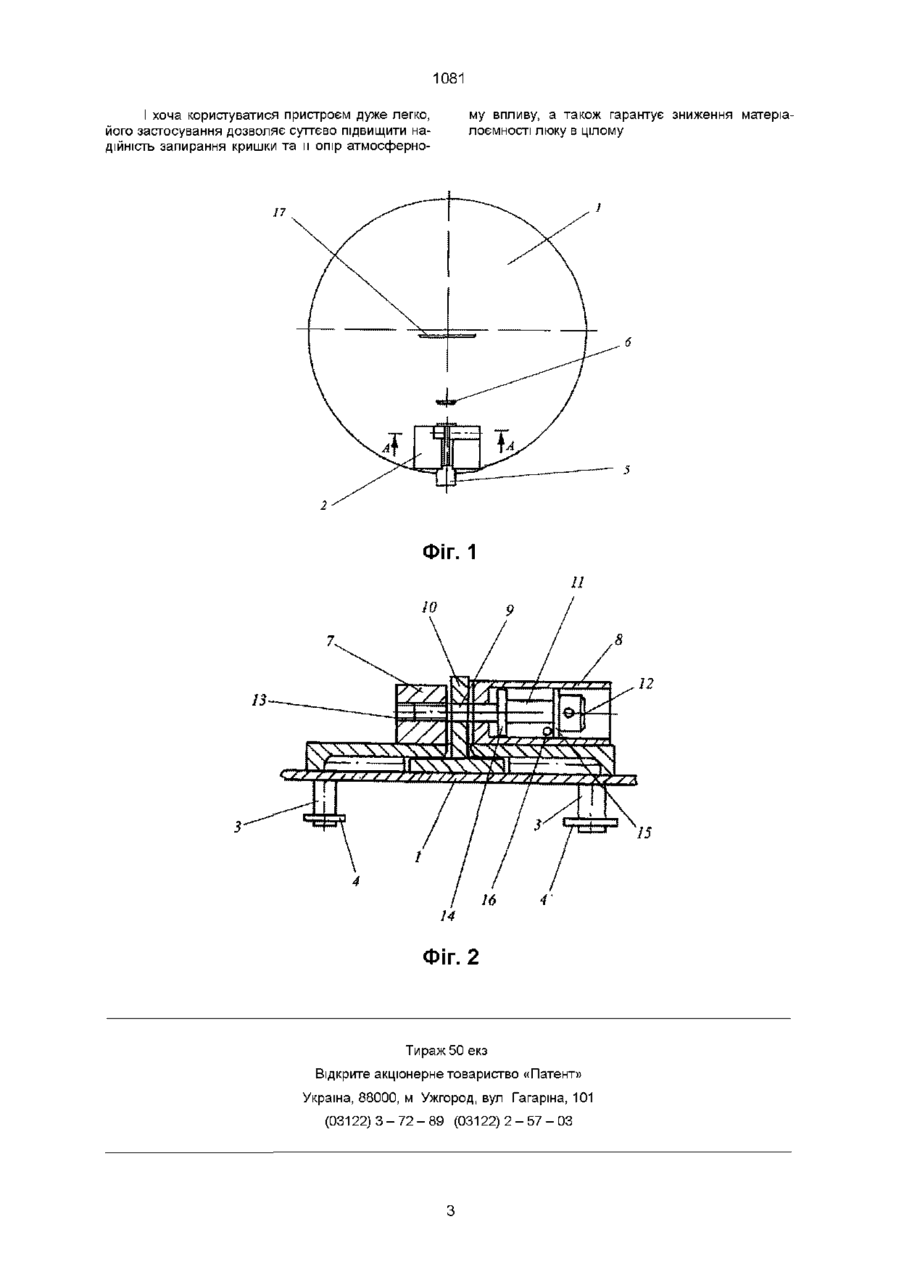

1 Кришка люка з запірним пристроєм, переважно для телефонної каналізації, яка відрізняється тим, що вказаний запірний пристрій виконано у вигляді незнімної засувки, поздовжній рух якої обмежено упором, та засобу и фіксації, що складається з двох втулок, які встановлено нерухомо відносно кришки, вушка рухомої частини засувки та гвинта з секретною головкою, який взаємодіє з ВІДПОВІДНОЮ різьбовою частиною, що розташована в одній зі згаданих втулок, та встановлений впотай з можливістю обмеженого повздовжнього руху Кришка люка з запірним пристроєм, переважно для телефонної каналізації Корисна модель відноситься до обладнання підземних споруд, наприклад, підземних мереж тепловодопостачання та зв'язку, та може бути використана для оснащення оглядових колодязів вказаних мереж з метою захисту їх від несанкціонованого доступу Переважно об'єкт корисної моделі, що заявляється, може бути використаний як нижня (легка) кришка з запірним пристроєм для телефонної каналізації, але галузь його застосування цим не обмежується Доступ до мереж комунального господарства (телефонна каналізація, тепломережа і та ш) здійснюють через систему оглядових колодязів, які на поверхні перекривають люками Так, відомий люк оглядового колодязя за ГОСТ СРСР № 3634-79, який складається з корпусу та кришки, вільно встановлюваної в посадочне місце, виконане в корпусі Корпус та кришку виготовляють круглої форми методом лиття чавуну Кришку вільно розташовують у посадочному МІСЦІ корпусу, забезпечуючи перекриття люка Знімають кришку за допомогою елементарних пристосувань Така конструкція люка не відвертає вільного доступу в люк сторонніх осіб, що в багатьох випад ю 2 Кришка за п 1, яка відрізняється тим, що вказані втулки виконано як одне ціле з нерухомою частиною засувки 3 Кришка за п 1 або п 2, яка відрізняється тим, що головку гвинта встановлено впотай в другій зі згаданих втулок, гвинт виконано з розташованими на відстані, що відповідає відстані руху гвинта, двома частинами, що мають діаметр, який приблизно дорівнює внутрішньому діаметру вказаної втулки, а між цими частинами приварено обмежувач у вигляді стрижня 4 Кришка за будь-яким з пп 1-3, яка відрізняється тим, що гвинт та відповідна йому різьбова частина виконані з матеріалу з антикорозійними властивостями, наприклад, з нержавіючої сталі 5 Кришка за будь-яким з пп 1-4, яка відрізняється тим, що засувку жорстко закріплено на кришці за допомогою щонайменше двох штифтів, до яких приварено шайби ках недопустимо з точки зору безпечності та підтримування мереж в робочому стані Відомий ЛЮК ОГЛЯДОВОГО КОЛОДЯЗЯ (патент Ук раїни на корисну модель № 360, 19 07 99, Бюл № 4) Люк містить корпус, кришку, виконану з можливістю вільного встановлення в посадочному МІСЦІ корпусу В центрі кришки виконаний наскрізний отвір На нижньому боці кришки СПІВВІСНО вказаному наскрізному отвору встановлена поворотна втулка з можливістю обертання навколо її поздовжньої осі З поворотною втулкою з'єднаний двоплечий важіль, виконаний симетричним відносно поздовжньої осі поворотної втулки Кожне плече двоплечого важеля шарнірно з'єднане з одним із стрижнів Кожен стрижень розташовано радіально по відношенню до кришки та встановлено в напрямній, закріпленій на кришці Таке встановлення вказаних стрижнів забезпечує можливість плоскопаралельного переміщення кожного стрижня відносно кришки Описана конструкція люка відвертає доступ сторонніх осіб в оглядовий колодязь, проте наявність багатьох рухомих деталей та центральне, відносно кришки, розташування запірного механізму ускладнюють конструкцію та знижують и надійність в роботі за реальних умов експлуатації В теперішній час особливо актуально застосовувати люки, що є простими за конструкцією, але 00 о 1081 надійно перешкоджають злочинцям проникати до телефонної мережі Такі люки переважно містять не одну, адві кришки, верхню важкута нижню легку Найбільш близьким за технічною суттю та технічним результатом до корисної моделі, що заявляється, є кришка з запірним пристроєм для люка, переважно телефонної каналізації (див опис до патенту України на винахід № 31103, МПК6 E02D 29/14, опублікований 1512 2000, Бюл № 7) Відомий ЛЮК складається з чавунної горловини, верхньої кришки, нижньої кришки, ланцюга, штаби, в якій є отвір для ланцюга і різьбовий отвір, балки, довжина якої більше ніж діаметр шийки бетонного кабельного колодязя, причому один кінець вказаного ланцюга прикріплений до вказаної балки, а другий фіксується до штаби, нижня кришка має отвір для ключа і запірний болт Описаний пристрій встановлюють наступним чином - нахилену під кутом балку на ланцюгу опускають крізь шийку колодязя і зачіпляють її кінцями краї шийки, - пропускають вільний кінець ланцюга через отвір штаби, - установлюють штабу в чавунну горловину, а потім натягують ланцюг і фіксують його болтом, - закріплюють чавунну горловину за допомогою запірного болта і різьбового отвору, - болт закручують ключем, який проходить через отвір для ключа і шайбу Запропонована конструкція завдяки використанню нижньої кришки з запірним болтом, штаби і балки з ланцюгом, ускладнює несанкціонований доступ до комунікацій і забезпечує збереження чавунної горловини телефонного люка за рахунок утворення жорсткої конструкції Описаний люк має наступні недоліки - матеріаломісткий (наявність балки та ланцюга), - незахищений від корозійного впливу (наявність отвору в верхній кришці дозволяє волозі проникати та накопичуватися на поверхні нижньої кришки), - недостатньо надійний (волога, що проникає, псує запірний болт) Всі вказані недоліки існують тільки завдяки недосконалої конструкції нижньої кришки люка В основу корисної моделі покладена задача удосконалення відомої кришки люка з запірним пристроєм, переважно для телефонної каналізації шляхом нового виконання запірного пристрою, що підвищить надійність запирання кришки та и опір атмосферному впливу, а також призведе до зниження матеріалоємності люку в цілому Поставлена задача вирішується тим, що вказаний запірний пристрій виконано у вигляді незнімних засувки, поздовжній рух якої обмежено упором, та засобу її фіксації, що складається з двох втулок, які встановлено нерухомо відносно кришки, вушка рухомої частини засувки та гвинта з секретною головкою, який взаємодіє з ВІДПОВІДНОЮ різьбовою частиною, що розташована в одній зі згаданих втулок, та встановлений впотай з можливістю обмеженого поздовжнього руху Таким чином, отвір в кришці не потрібен — доступ до гвинта здійснюють через розташовану горизонтально втул ку Для зручності у виготовленні пристрою вказані втулки доцільно виконувати як одне ціле з нерухомою частиною засувки, але можливо виконувати їх іншим чином, наприклад, як одне ціле з кришкою Для забезпечення ще більшої надійності та секретності запірного пристрою головку гвинта встановлено впотай в другій зі згаданих втулок, гвинт виконано з розташованими на відстані, що відповідає відстані руху гвинта, двома частинами, що мають діаметр, який приблизно дорівнює внутрішньому діаметру вказаної втулки, а між цими частинами приварено обмежувач у вигляді стрижня Таким чином, гвинт може бути відкручений тільки за допомогою спеціального секретного ключа, форма якого відповідає формі головки гвинта, і тільки на певну обмежену відстань Для усунення атмосферного впливу гвинт та відповідна йому різьбова частина виконані з матеріалу з антикорозійними властивостями, наприклад, з нержавіючої сталі або латуні При цьому доцільно виготовляти з матеріалу з антикорозійними властивостями не всю втулку, а тільки її частину, наприклад, шляхом виконання внутрішньої різьбової втулки, що запресовується Найбільш доцільно жорстко закріплювати засувку на кришці за допомогою щонайменше двох штифтів, до яких приварено шайби — це є економний та надійний спосіб, але можливо, наприклад, приварювати окремі деталі засувки до кришки або виконувати їх як одне ціле з нею Суть корисної моделі пояснюється за допомогою креслення, де на фиг 1 зображено вигляд зверху кришки з запірним пристроєм, а на фіг 2 — вигляд збоку запірного пристрою з частиною кришки Пристрій, в одному з варіантів його виконання, складається з корпусу 1 кришки люка та запірного пристрою 2, що закріплено на корпусі 1 кришки за допомогою штифтів 3, до яких приварено шайби 4 Запірний пристрій 2 виконано у вигляді незнімних засувки 5, поздовжній рух якої обмежено упором 6, та засобу и фіксації, що складається з двох втулок 7 та 8, що виконано як одне ціле з нерухомою частиною засувки 5, вушка 9 рухомої частини 10 засувки 5 та гвинта 11 з секретною голівкою 12, який взаємодіє з ВІДПОВІДНОЮ різьбовою частиною 13, що розташована у втулці 7, та встановлений впотай з можливістю обмеженого поздовжнього руху Голівку 12 гвинта 11 встановлено впотай у втулці 8, гвинт 11 виконано з розташованими на відстані, що відповідає відстані руху гвинта, двома частинами 14 та 15, що мають діаметр, який приблизно дорівнює внутрішньому діаметру втулки 8, а між ними приварено обмежувач 16 у вигляді стрижня Для встановлення кришка має ручку 17 Пристрій працює наступним чином - кришку встановлюють в горловину люка, - задвигають засувку 5, - закручують гвинт 11 за допомогою спеціального ключа При відкриванні люку вищезгадані дії проводять у зворотному порядку Очевидно, що запропонований пристрій є дуже простим за конструкцією, але конструкція його і нова, і надійна 1081 І хоча користуватися пристроєм дуже легко, його застосування дозволяє суттєво підвищити надійність запирання кришки та и опір атмосферно му впливу, а також гарантує зниження матеріалоємності люку в цілому ФІГ. 1 13 16 4' Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
