Камера збірна односторонього обслуговування типу ксо-393-19 в
Формула / Реферат
Камера збірна одностороннього обслуговування, що містить з'єднані між собою збірні шини, шинний роз'єднувач із заземлювачем, вакуумний вимикач, трансформатори струму, лінійний роз'єднувач із заземлювачем і трансформатор струму нульової послідовності типу ТЗЛМ, яка відрізняється тим, що додатково містить три трансформатори напруги типу ЗНОЛП, при цьому збірна шина з'єднана з шинним роз'єднувачем, який з'єднаний із заземлювачем, трансформаторами напруги типу ЗНОЛП і вакуумним роз'єднувачем, вакуумний роз'єднувач послідовно з'єднаний з трансформаторами струму і лінійним роз'єднувачем із заземлювачем, а лінійний роз'єднувач, в свою чергу, з'єднаний з трансформатором струму нульової послідовності типу ТЗЛМ.
Текст

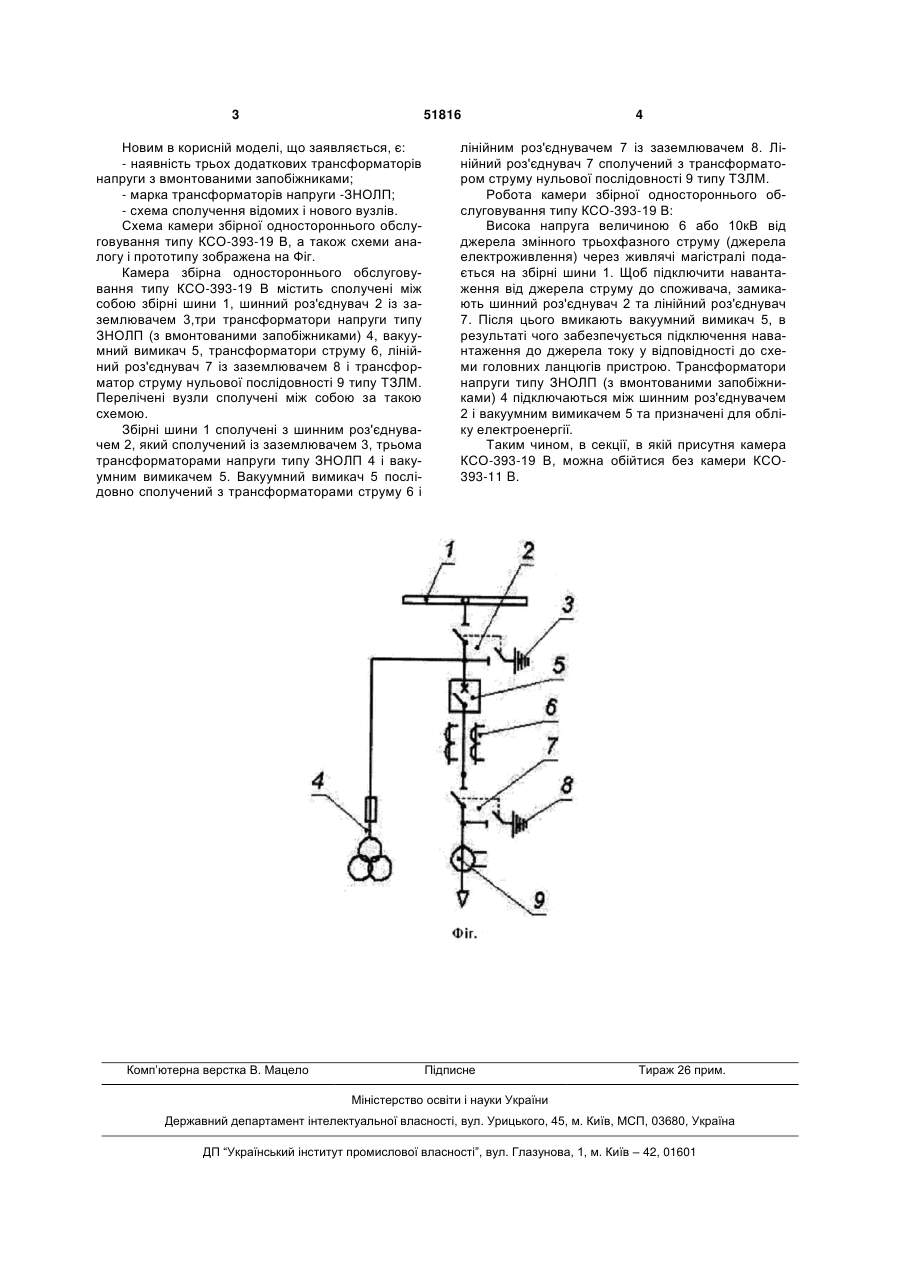

Камера збірна одностороннього обслуговування, що містить з'єднані між собою збірні шини, шинний роз'єднувач із заземлювачем, вакуумний вимикач, трансформатори струму, лінійний роз'єднувач із заземлювачем і трансформатор струму 3 51816 Новим в корисній моделі, що заявляється, є: - наявність трьох додаткових трансформаторів напруги з вмонтованими запобіжниками; - марка трансформаторів напруги -ЗНОЛП; - схема сполучення відомих і нового вузлів. Схема камери збірної одностороннього обслуговування типу КСО-393-19 В, а також схеми аналогу і прототипу зображена на Фіг. Камера збірна одностороннього обслуговування типу КСО-393-19 В містить сполучені між собою збірні шини 1, шинний роз'єднувач 2 із заземлювачем 3,три трансформатори напруги типу ЗНОЛП (з вмонтованими запобіжниками) 4, вакуумний вимикач 5, трансформатори струму 6, лінійний роз'єднувач 7 із заземлювачем 8 і трансформатор струму нульової послідовності 9 типу ТЗЛМ. Перелічені вузли сполучені між собою за такою схемою. Збірні шини 1 сполучені з шинним роз'єднувачем 2, який сполучений із заземлювачем 3, трьома трансформаторами напруги типу ЗНОЛП 4 і вакуумним вимикачем 5. Вакуумний вимикач 5 послідовно сполучений з трансформаторами струму 6 і Комп’ютерна верстка В. Мацело 4 лінійним роз'єднувачем 7 із заземлювачем 8. Лінійний роз'єднувач 7 сполучений з трансформатором струму нульової послідовності 9 типу ТЗЛМ. Робота камери збірної одностороннього обслуговування типу КСО-393-19 В: Висока напруга величиною 6 або 10кВ від джерела змінного трьохфазного струму (джерела електроживлення) через живлячі магістралі подається на збірні шини 1. Щоб підключити навантаження від джерела струму до споживача, замикають шинний роз'єднувач 2 та лінійний роз'єднувач 7. Після цього вмикають вакуумний вимикач 5, в результаті чого забезпечується підключення навантаження до джерела току у відповідності до схеми головних ланцюгів пристрою. Трансформатори напруги типу ЗНОЛП (з вмонтованими запобіжниками) 4 підключаються між шинним роз'єднувачем 2 і вакуумним вимикачем 5 та призначені для обліку електроенергії. Таким чином, в секції, в якій присутня камера КСО-393-19 В, можна обійтися без камери КСO393-11 B. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwitchgear of unilateral maintenance of kco-393-19 b type
Автори англійськоюRubinstein Leonid Petrovych
Назва патенту російськоюКамера сборная одностороннего обслуживания типа ксо-393-19 в
Автори російськоюРубинштейн Леонид Петрович
МПК / Мітки
МПК: H02B 11/00
Мітки: збірна, ксо-393-19, обслуговування, односторонього, типу, камера
