Полоз струмоприймача електрорухомого складу

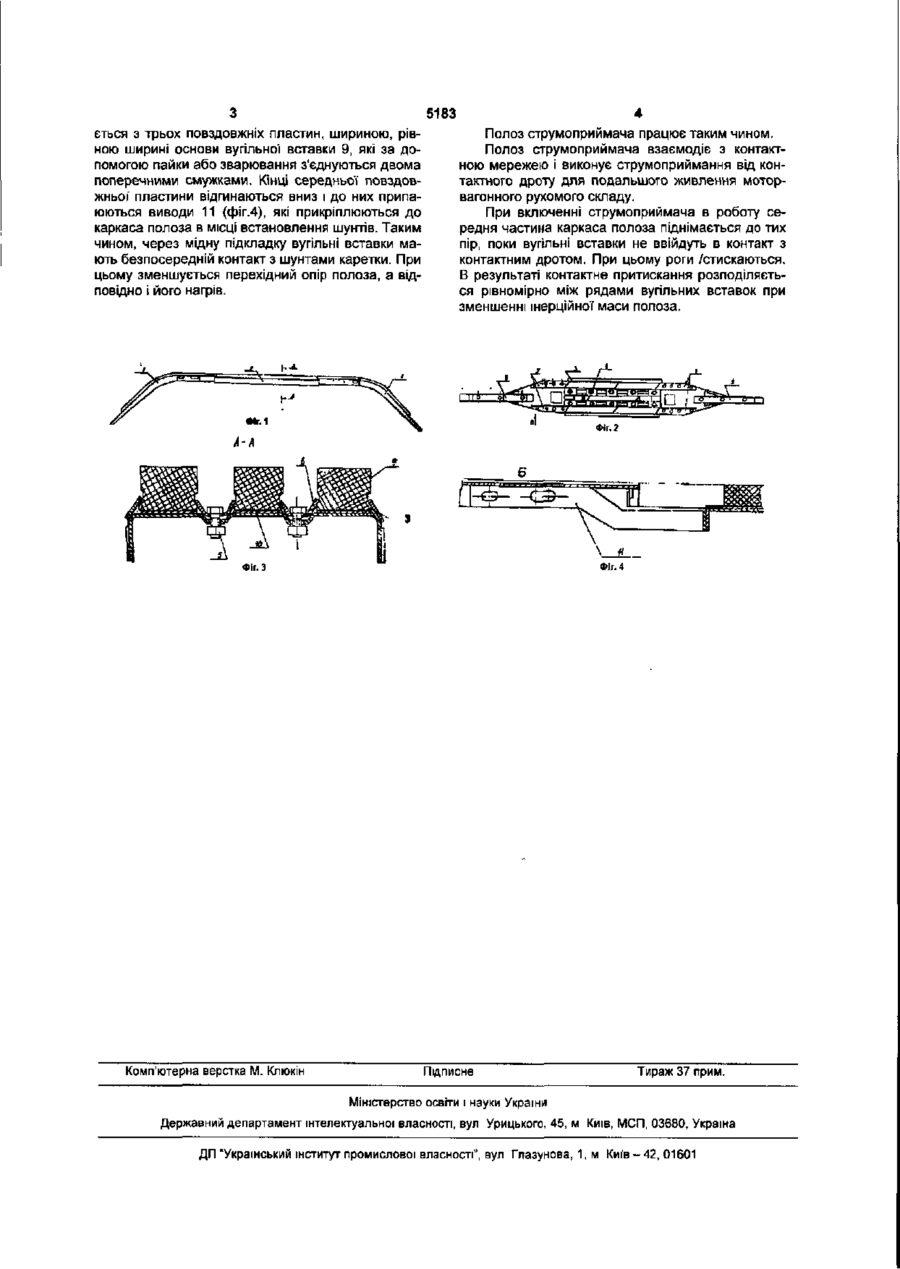

Полоз струмоприймача електрорухомого складу, що містить каркас, поздовжні смужки, на яких закріплені вугільні вставки, який відрізняється тим, що каркас виконано з трьох основних частин, середня з яких має прямокутну форму, а бокові частини виконані у вигляді рогів з накладками, прикріплених до середньої частини, причому прямокутна частина полоза оснащена всередині коритцями, а з обох боків пластинами, між якими встановлені вугільні вставки в "ластівчин хвіст" частина полоза оснащена всередині коритцями, а з обох боків пластинами, між якими встановлені вугільні вставки в „ластівчаний хвіст". Виконання полоза з трьох частин, середня з яких має прямокутну форму, а бокові частини виконані у вигляді рогів з накладками, прикріпленими до середньої частини, встановлення вугільних вставок між коритцями та пластинами в „ластівчаний хвіст" ДОЗВОЛЯЄ надати полозу легку надійну конструкцію, що забезпечує зменшення його інерційної маси. На фіг.1 представлено схематично конструкцію полоза струмоприймача електрорухомого складу, на фіг.2 - схему середньої частини полозу, на фіг.З розріз А-А, на фіг.4 - розріз Б-Б Полоз пантографа виготовлений зварної конструкції з тонко листової сталі і складається з трьох основних частин: двох однакових рогів 1 та середньої прямокутної частини 2 Прямокутна 2 частина полоза має з обох боків приварені пластини 3, а в середині - отвори 4 для встановлення на болтах 5 спеціальних коритець 6 Обидва роги 1 приварюються до середньої прямокутної частини 2 полоза, несуть на собі притягнуті гвинтами 6 бокові дюралюмінієві 7 та середні стальні накладки 8. В середній прямокутній частині 2 полоза установлюються в три ряди вугільні вставки 9 (фіг.З), які закріплюються між відповідними коритцями 6 та боковими пластинами 3 в „ластівчаний хвіст". В середній прямокутній частині 2 полоза під вугільні вставки 9 вставляється підкладка 10, виконана з мідної стрічки товщиною 0,5 мм. Мідна підкладка 10 склада 00 ю 5183 ється з трьох повздовжніх пластин, шириною, рівною ширині основи вугільної вставки 9, які за допомогою пайки або зварювання з'єднуються двома поперечними смужками. Кінці середньої повздовжньої' пластини відгинаються вниз і до них припаюються виводи 11 (фіг.4), які прикріплюються до каркаса полоза в місці встановлення шунтів. Таким чином, через мідну підкладку вугільні вставки мають безпосередній контакт з шунтами каретки. При цьому зменшується перехідний опір полоза, а відповідно і його нагрів. Полоз струмоприймача працює таким чином. Полоз струмоприймача взаємодіє з контактною мережею і виконує струмоприймання від контактного дроту для подальшого живлення моторвагонного рухомого складу. При включенні струмоприймача в роботу середня частина каркаса полоза піднімається до тих пір, поки вугільні вставки не ввійдуть в контакт з контактним дротом. При цьому роги /стискаються. В результаті контактне притискання розподіляється рівномірно між рядами вугільних вставок при зменшенні інерційної маси полоза. ^ л Фіг. З Комп'ютерна верстка М. Клюкін Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
