Кутове з’єднання деталей

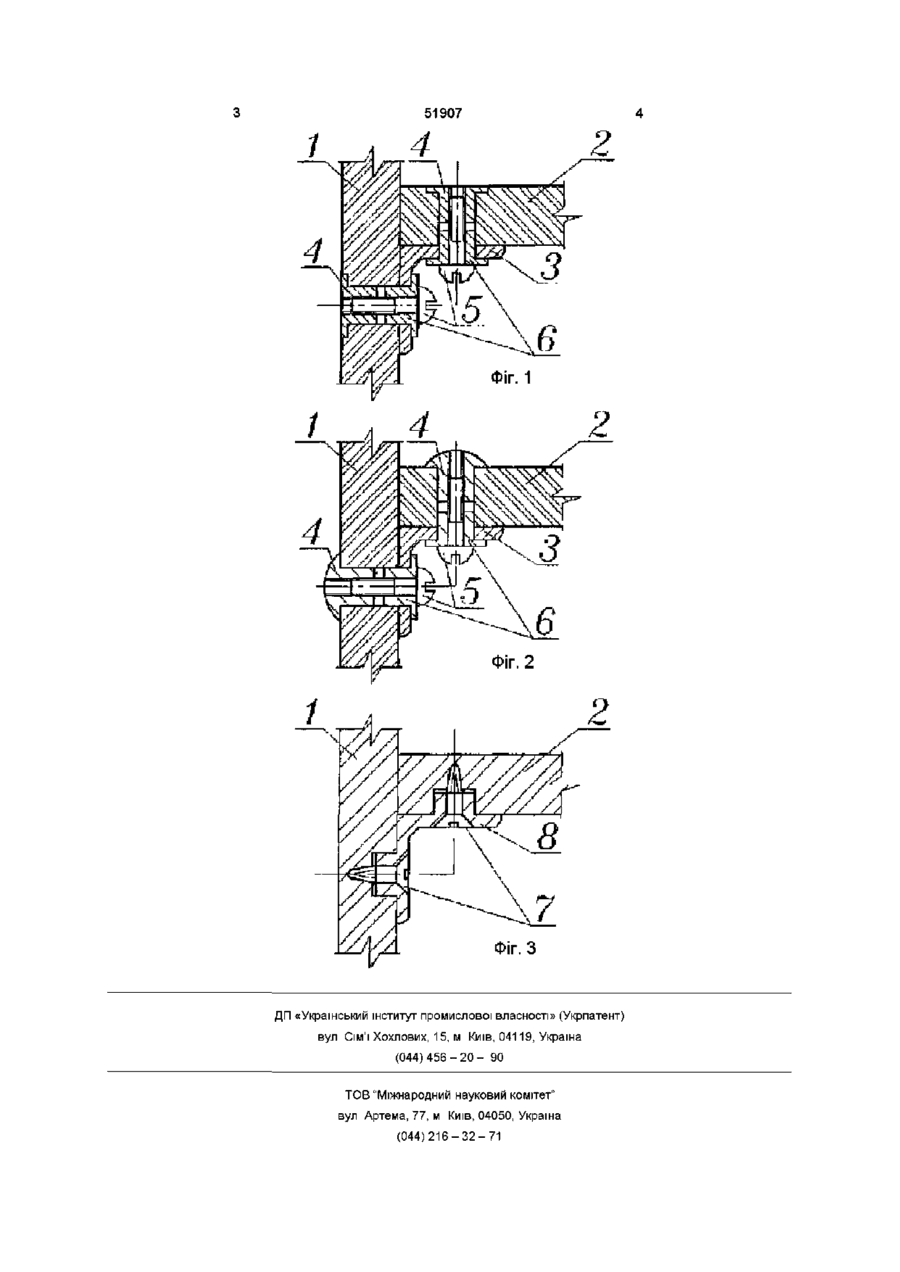

Кутове з'єднання деталей, що містить елемент жорсткості кута, гвинтову або шурупну пару, яке відрізняється тим, що з'єднання додатково включає фіксатор, через який проходить гвинт або шуруп Винахід відноситься до деревообробної промисловості, зокрема - до конструкцій з'єднань деталей під кутом Відома конструкція з'єднання деталей, яка складається з елемента жорсткості кута, гвинтової або шурупної пари [1] Недоліком вказаної конструкції є необхідність в додатковій фіксації взаємного положення деталей, що ускладнює її та збільшує трудомісткість і вартість продукції Задачею винаходу є створення кутового з'єднання деталей, яке б забезпечувало спрощення конструкції, зниження трудомісткості і вартості продукції як наслідок підвищення технологічності Поставлена задача вирішується за рахунок того, що з'єднання додатково включає фіксатор, через який проходить гвинт або шуруп Суть запропонованого винаходу пояснюється кресленням, причому на фіг 1 показано варіант конструкції з утопленим фланцем гайки та окремим фіксатором, на фіг 2 - з сферичною гайкою, на фіг 3 - з шурупом та невід'ємним фіксатором Кутове з'єднання деталей 1 і 2 складається з елемента жорсткості кута 3, гайок 4, фіксаторів 5, гвинтів 6 та як варіант - з шурупів 7 і елемента жорсткості кута з невід'ємним фіксатором 8 Для складання з'єднання в деталях 1 і 2 просвердлюються наскрізні або у варіанті невід'ємного фіксатора глухі отвори, причому на відміну від відомої конструкції з'єднань [1], де отвори висвердлюються як з віссю перпендикулярно площині під деталі стяжок та фіксуючі отвори шкантів, так і в кромках для встановлення шкантів, в запропонованій конструкції з'єднання отвори - тільки з віссю, яка перпендикулярна площині деталей Такі отвори значно більш технологічні порівняно з отворами в кромках, крім того їх діаметр становить 8 - 10мм, тоді як під деталі стяжок діаметри отворів 20 25мм, що теж ускладнює технологію та вартість виготовлення Для варіанта з окремими фіксаторами 6 вони вставляються в елементи жорсткості кута 3 і в такому вигляді фіксуються в деталях і та 2 3 протилежної сторони в отвори деталей вставляються гайки 4, а через фіксатори - гвинти 5 Після попередньої затяжки гвинтів деталі 1 і 2 вирівнюються по площині фасаду, після чого з'єднання остаточно затягується У варіанті з невід'ємним фіксатором елемент жорсткості кута 8 фіксується на обох деталях, а затяжка з'єднання забезпечується шурупами 7 Використання гвинтів чи шурупів в якості силового елемента не залежить від застосування окремого чи невід'ємного фіксатора, тобто комбінація конструктивних елементів може бути будь-якою, в основному в залежності від потрібної МІЦНОСТІ та жорсткості з'єднання Аналогічно використання гайки з утопленим фланцем чи сферичної залежить тільки від художнього рішення виробу В залежності від технології виготовлення елементів запропонована конструкція дозволяє знизити вартість та трудомісткість з'єднання на 70 - 80% при значно більшій жорсткості кута та кращій технологічності Таким чином, кутове з'єднання деталей забезпечує спрощення конструкції, зниження трудомісткості і вартості продукції як наслідок підвищення технологічності Джерела інформації 1 Кряков М В , Гулин В С , Берелин А В Современное производство мебели -М Лесная промышленность, 1986 - с 220-224 1 О ю 51907 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
