Система живлення розрядної камери пульсуючим струмом

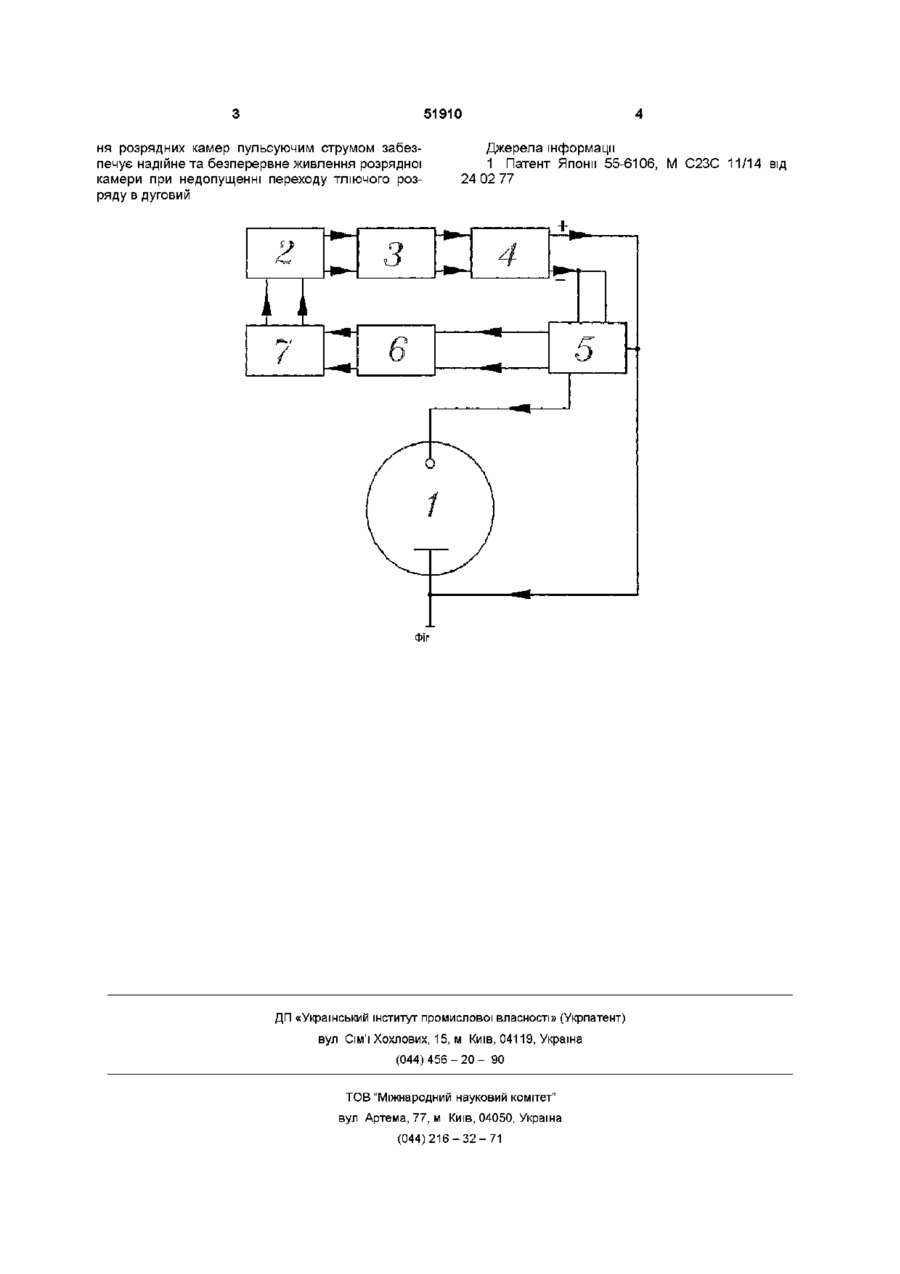

Система живлення розрядної камери пульсу ючим струмом, яка містить регульоване джерело струму, випрямляч, блок ідентифікації переходу тліючого розряду в дуговий, яка відрізняється тим, що додатково включає генератор керуючих сигналів, частота яких встановлюється такою, щоб період був меншим часу переходу тліючого розряду в дуговий Винахід відноситься до хіміко-термічної обробки металів, зокрема - до устаткування для вакуумно-дифузійної газорозрядної модифікації поверхні металів та металевих сплавів Відома установка для іонного азотування, в якій в процесі іонного азотування збуджують тліючий розряд, причому форму і величину розрядного струмом складається з генератора керуючих сигналів 2, регульованого джерела струму 3, випрямляча 4, блока ідентифікації переходу тліючого розряду в дуговий 5, перемикача 6, задатчика частоти 7 Система живлення працює наступним чином В разі, якщо блок ідентифікації переходу тліючого розряду в дуговий 5, датчик струму якого підключено послідовно з розрядною камерою 1, а датчик напруги - паралельно їй, згідно з закладеним в нього алгоритмом встановить наближення моменту переходу, він через перемикач 6, який служить для включення ручного або автоматичного режимів роботи, подає корегуючий сигнал на вхід задатчика частоти 7 Задатчик 7 може працювати як у режимі ручного встановлення частоти, так і в автоматичному В останньому варіанті він підключається до блоку ідентифікації переходу тліючого розряду в дуговий 5 Задатчик 7 збільшує частоту коливань генератора керуючих сигналів 2, який встановлює форму та величину напруги на виході регульованого джерела струму 3 та, ВІДПОВІДНО, на виході випрямляча 4, до якого підключені електроди розрядної камери 1 Процес триває, поки частота напруги не стане такою, при якій період коливань буде меншим за час переходу тліючого розряду в дуговий Регулювання можливе і в ручному режимі В цьому випадку перемикачем 6 від задатчика 7 відключається блок ідентифікації переходу тліючого розряду в дуговий 5, вручну встановлюється максимальна частота коливань, яка поступово зменшується до межі візуального відслідковування переходу тліючого розряду в дуговий В останньому варіанті можливе краще врахування особливостей об'єктів модифікації, наприклад - їх форми струму вибирають у ВІДПОВІДНОСТІ З ТИПОМ матеріа лу, формою виробу та іншими його характеристиками, але незалежно від робочого тиску та складу газового середовища [1] Недоліком вказаного пристрою є необхідність високонадійного пристрою для ВІДСІЧКИ живлення розрядної камери в момент переходу тліючого розряду в дуговий, оскільки ймовірність такого переходу у значній мірі залежить як від робочого тиску в розрядній камері, так і від складу газової атмосфери, а ці обидва фактори не входять в склад визначальних Поновлення живлення розряду перериває процес азотування, збільшує його тривалість та спричиняє нерівномірність характеристик модифікації поверхні Через зазначені обставини погіршуються економічність та якість модифікації поверхні Задачею винаходу є створення системи живлення розрядних камер пульсуючим струмом, яка забезпечувала би надійне та безперервне живлення розрядної камери при недопущенні переходу тліючого розряду в дуговий Поставлена задача вирішується за рахунок того, що система живлення додатково включає генератор керуючих сигналів, частота яких встановлюється такою, щоб період був меншим часу переходу тліючого розряду в дуговий Суть винаходу пояснюється кресленням Система живлення розрядної камери 1 пульсуючим Таким чином, запропонована система живлен О ю 51910 ня розрядних камер пульсуючим струмом забезпечує надійне та безперервне живлення розрядної камери при недопущенні переходу тліючого розряду в дуговий 1 \ Джерела інформації 1 Патент Японії 55-6106, 24 02 77 4 S \ 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 С23С 11/14 від
