C22F 1/08 — міді або її сплавів

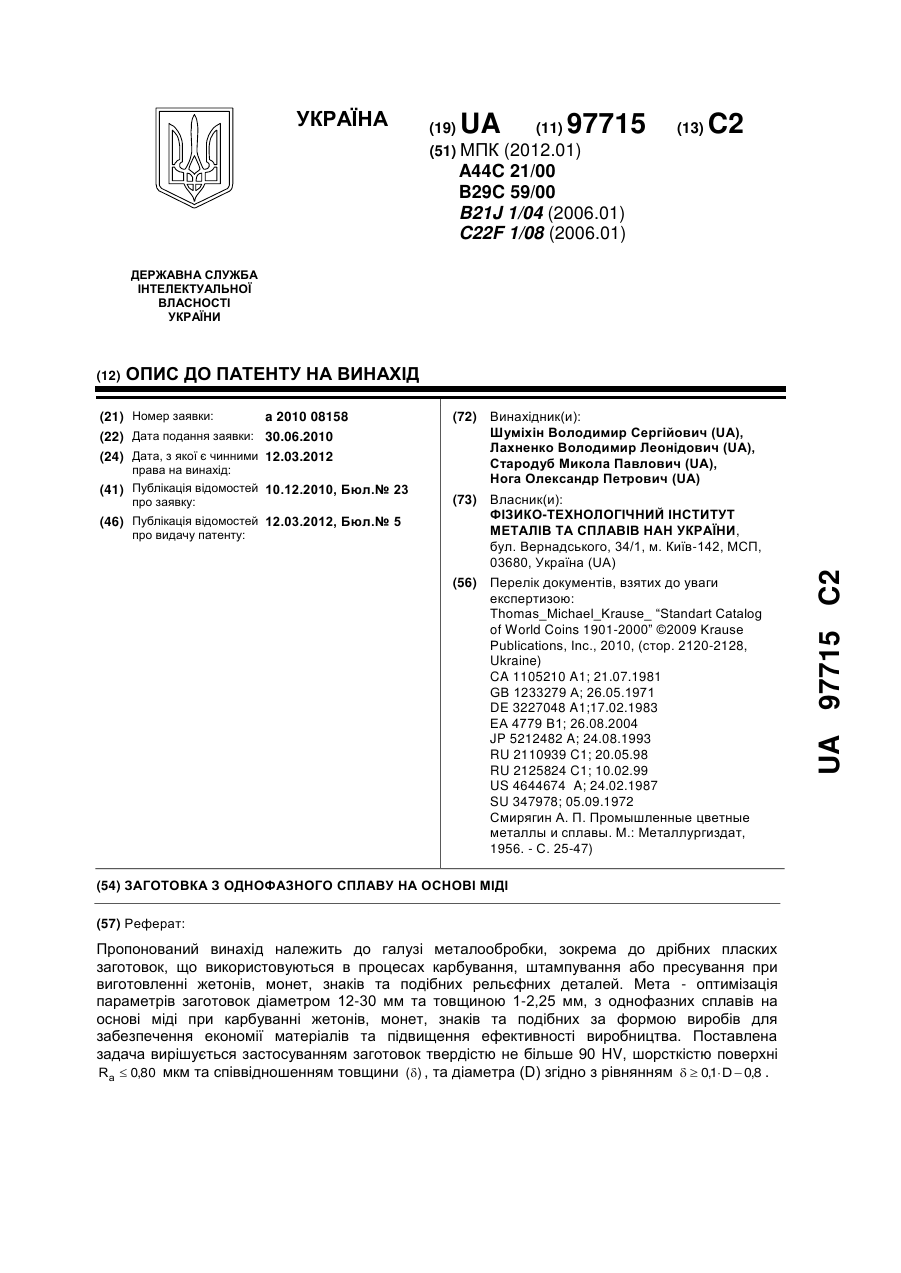

Номер патенту: 97715

Опубліковано: 12.03.2012

Автори: Шуміхін Володимир Сергійович, Стародуб Микола Павлович, Нога Олександр Петрович, Лахненко Володимир Леонідович

МПК: A44C 21/00, B21J 1/04, B29C 59/00 ...

Мітки: сплаву, міді, заготовка, однофазного, основі

Формула / Реферат:

Заготовка з однофазного сплаву на основі міді для чеканки діаметром 12-30 мм та товщиною 1-2,25 мм, твердістю - не більше 90 HV, яка відрізняється тим, що має шорсткість поверхні  мкм та співвідношення товщини (δ), та діаметра (D) згідно з рівнянням .

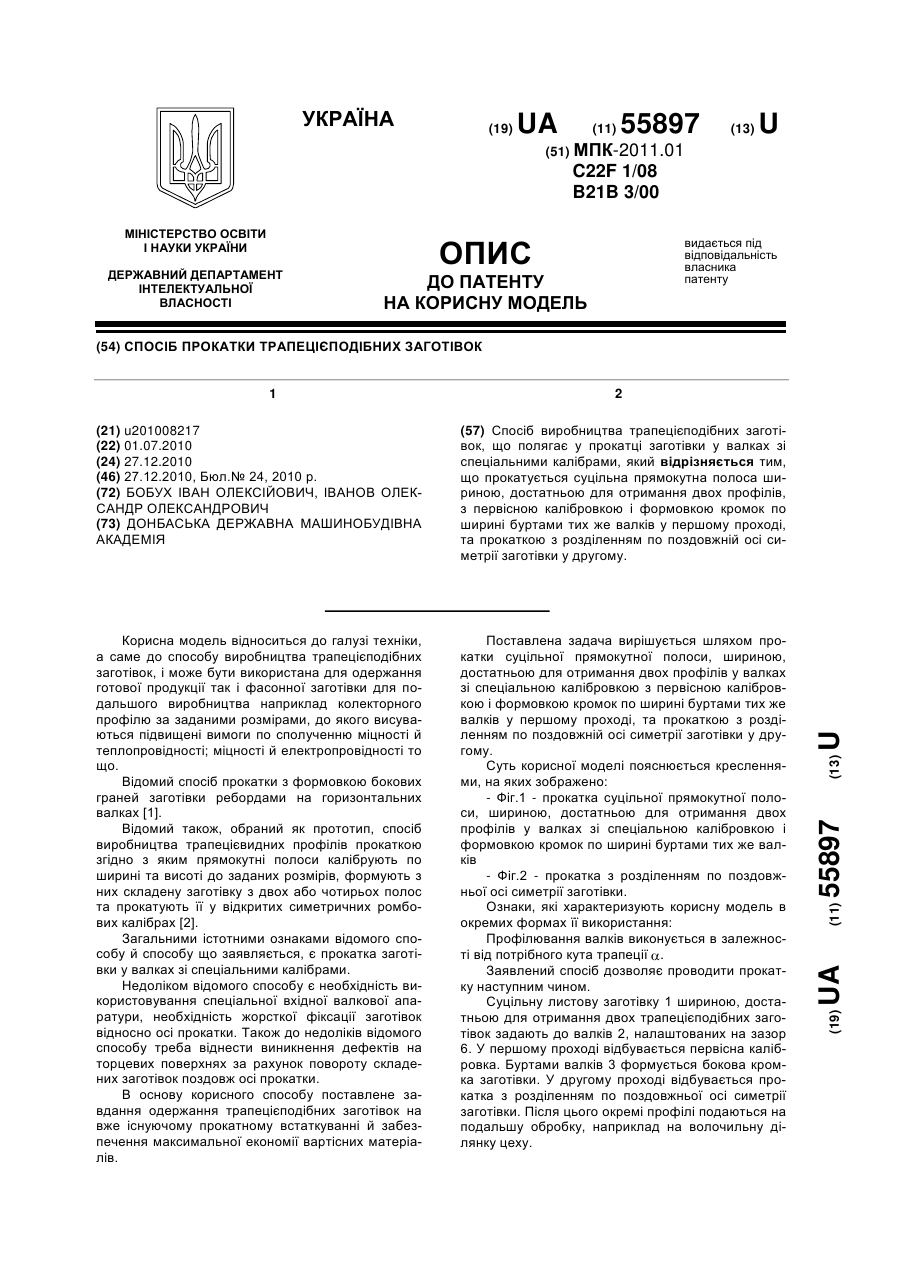

Номер патенту: 55897

Опубліковано: 27.12.2010

Автори: Бобух Іван Олексійович, Іванов Олександр Олександрович

МПК: B21B 3/00, C22F 1/08

Мітки: спосіб, заготівок, прокатки, трапецієподібних

Формула / Реферат:

Спосіб виробництва трапецієподібних заготівок, що полягає у прокатці заготівки у валках зі спеціальними калібрами, який відрізняється тим, що прокатується суцільна прямокутна полоса шириною, достатньою для отримання двох профілів, з первісною калібровкою і формовкою кромок по ширині буртами тих же валків у першому проході, та прокаткою з розділенням по поздовжній осі симетрії заготівки у другому.

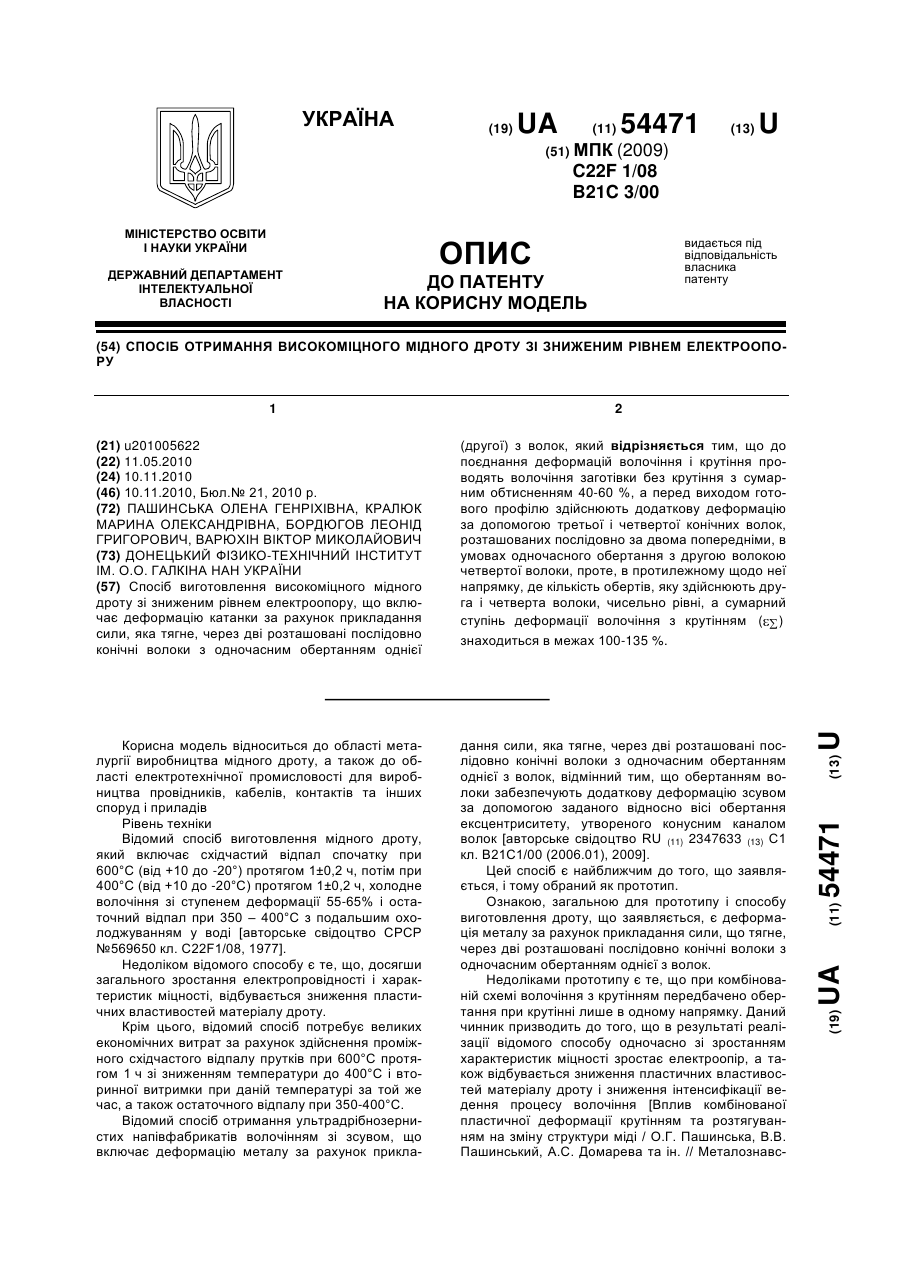

Номер патенту: 54471

Опубліковано: 10.11.2010

Автори: Бордюгов Леонід Григорович, Варюхін Віктор Миколайович, Кралюк Марина Олександрівна, Пашинська Олена Генріхівна

МПК: B21C 3/00, C22F 1/08

Мітки: мідного, дроту, зниженим, рівнем, спосіб, електроопору, отримання, високоміцного

Формула / Реферат:

Спосіб виготовлення високоміцного мідного дроту зі зниженим рівнем електроопору, що включає деформацію катанки за рахунок прикладання сили, яка тягне, через дві розташовані послідовно конічні волоки з одночасним обертанням однієї (другої) з волок, який відрізняється тим, що до поєднання деформацій волочіння і крутіння проводять волочіння заготівки без крутіння з сумарним обтисненням 40-60 %, а перед виходом готового профілю здійснюють...

Номер патенту: 51912

Опубліковано: 10.08.2010

Автори: Іванов Олександр Олександрович, Сатонін Олександр Володимирович, Федорінов Володимир Анатолійович

МПК: C22F 1/08, B21B 3/00

Мітки: колекторного, виробництва, прокатки, профілю, спосіб, трапецієподібних, заготівок

Формула / Реферат:

Спосіб виробництва трапецієподібних заготівок для виробництва колекторного профілю, який полягає у прокатці заготівки у валках зі спеціальними калібрами, який відрізняється тим, що прокатується суцільна прямокутна полоса, шириною, достатньою для отримання двох профілів з первісною калібровкою у першому проході, та прокаткою з розділенням по поздовжній осі симетрії заготівки у другому.

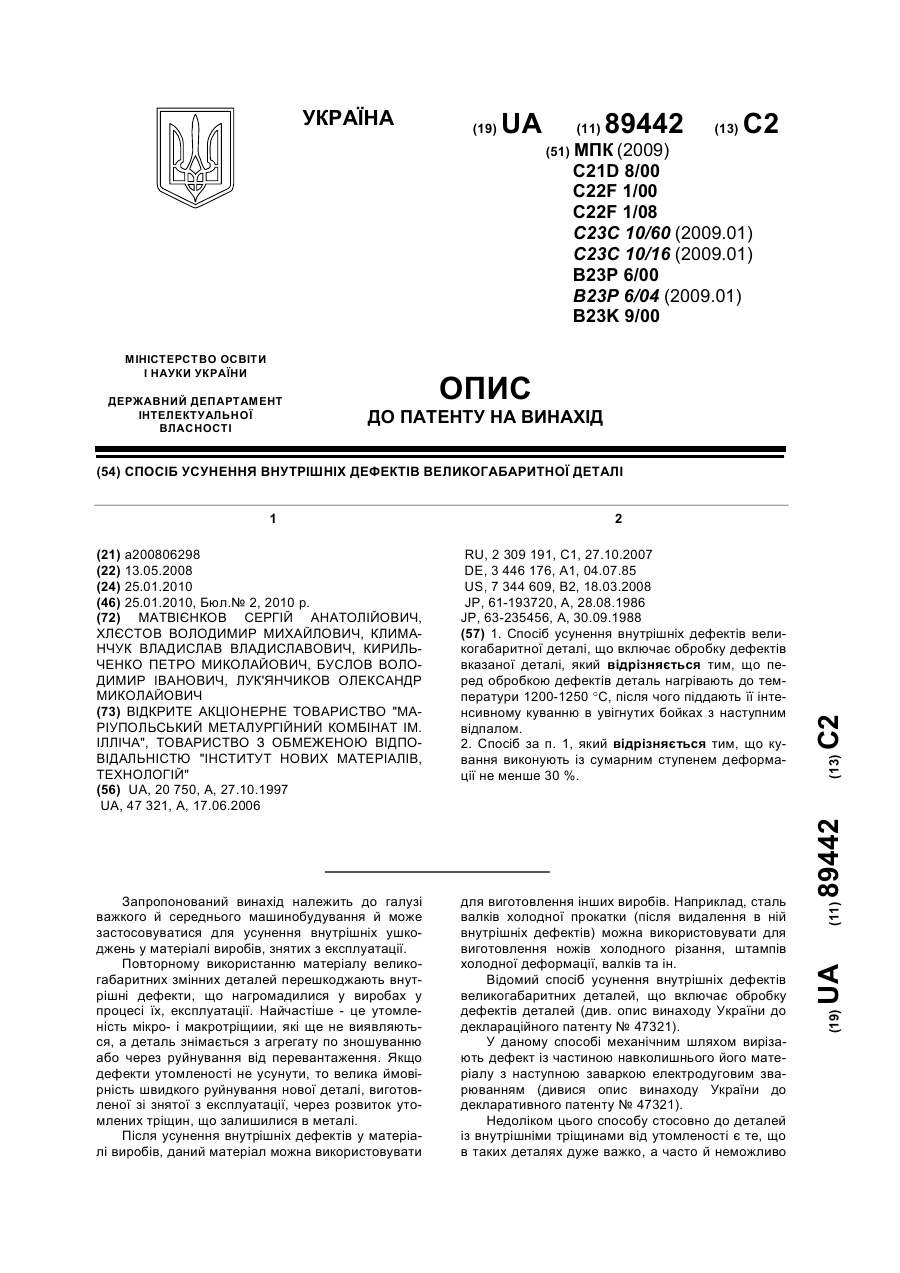

Номер патенту: 89442

Опубліковано: 25.01.2010

Автори: Хлєстов Володимир Михайлович, Кирильченко Петро Миколайович, Буслов Володимир Іванович, Лук'янчиков Олександр Миколайович, Климанчук Владислав Владиславович, Матвієнков Сергій Анатолійович

МПК: B23P 6/04, B23K 9/00, B23P 6/00 ...

Мітки: усунення, дефектів, деталі, великогабаритної, спосіб, внутрішніх

Формула / Реферат:

1. Спосіб усунення внутрішніх дефектів великогабаритної деталі, що включає обробку дефектів вказаної деталі, який відрізняється тим, що перед обробкою дефектів деталь нагрівають до температури 1200-1250 °С, після чого піддають її інтенсивному куванню в увігнутих бойках з наступним відпалом.2. Спосіб за п. 1, який відрізняється тим, що кування виконують із сумарним ступенем деформації не менше 30 %.

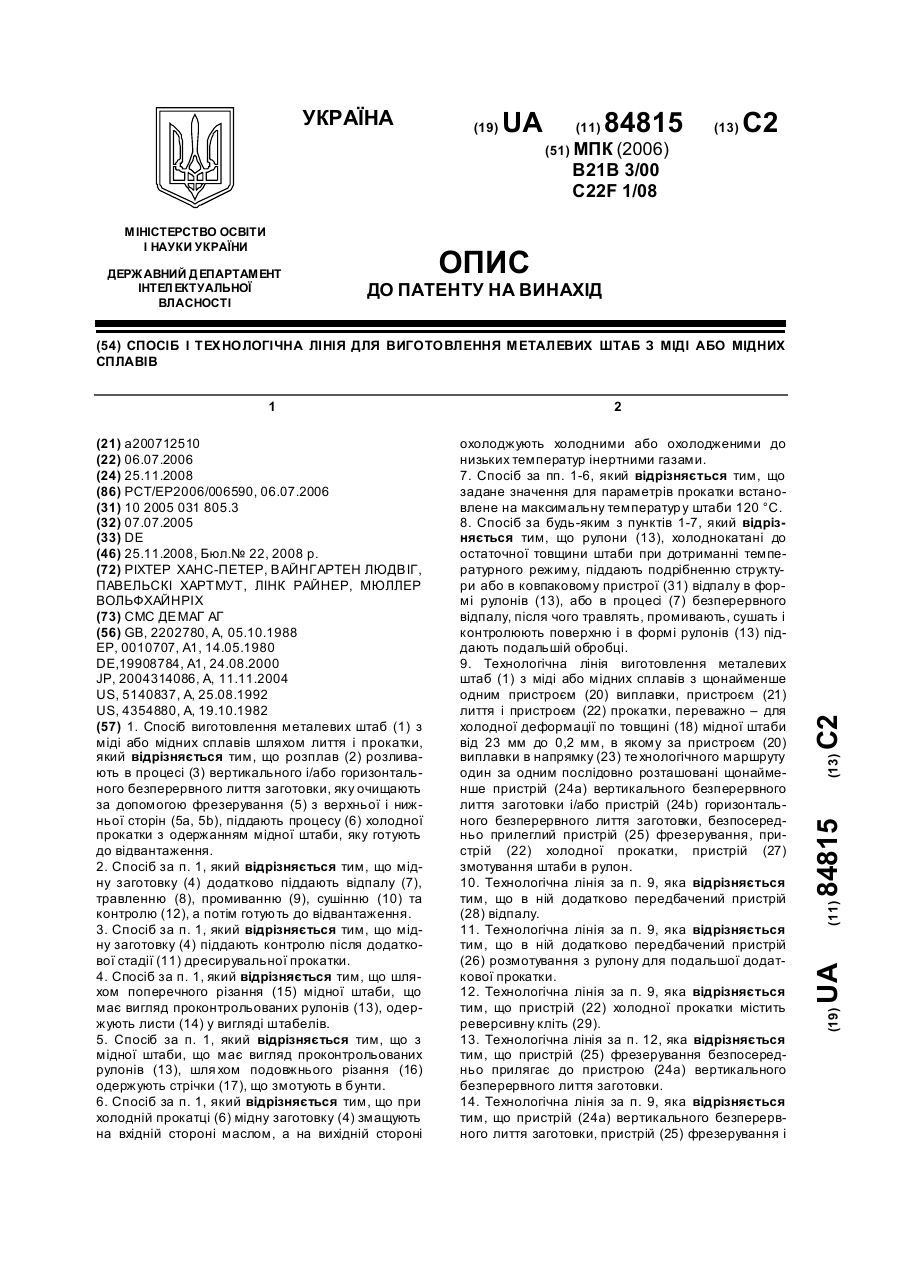

Номер патенту: 84815

Опубліковано: 25.11.2008

Автори: Ріхтер Ханс-Петер, Вайнгартен Людвіг, Лінк Райнер, Мюллер Вольфхайнріх, Павельскі Хартмут

МПК: B21B 3/00, C22F 1/08

Мітки: мідних, виготовлення, сплавів, технологічна, металевих, міді, штаб, спосіб, лінія

Формула / Реферат:

1. Спосіб виготовлення металевих штаб (1) з міді або мідних сплавів шляхом лиття і прокатки, який відрізняється тим, що розплав (2) розливають в процесі (3) вертикального і/або горизонтального безперервного лиття заготовки, яку очищають за допомогою фрезерування (5) з верхньої і нижньої сторін (5а, 5b), піддають процесу (6) холодної прокатки з одержанням мідної штаби, яку готують до відвантаження.2. Спосіб за п. 1, який відрізняється...

Номер патенту: 83154

Опубліковано: 10.06.2008

Автори: Бабанли Мустафа Баба-Огли, Шпак Анатолій Петрович, Неганов Леонід Михайлович, Мордюк Богдан Миколайович, Коваль Юрій Миколайович, Коломицев Віктор Ілліч

МПК: C22F 1/00, C22F 1/08, G01K 11/00, C22C 9/01 ...

Мітки: пам'яттю, форми, виготовлення, елемента, градієнтного, сплаву, спосіб, складовою, аморфною, основі, міді, термочутливого

Формула / Реферат:

Спосіб виготовлення термочутливого градієнтного елемента зі сплаву з пам'яттю форми на основі міді з аморфною складовою, що включає гартування заготовки з -області сплаву, охолодження нижче за температуру кінця прямого (ТМк) мартенситного перетворення, деформацію заготовки у інтервалі температур від точки початку до точки кінця прямого мартенситного перетворення сплаву в...

Номер патенту: 25349

Опубліковано: 10.08.2007

Автори: Циркін Аркадій Тимофійович, Рябічева Людмила Олександрівна, Скляр Олександр Павлович

МПК: C22F 1/08

Мітки: брухту, провідників, спосіб, одержання, мідних, струму, міді

Формула / Реферат:

Спосіб одержання міді з брухту мідних провідників струму, який включає переробку брухту мідних провідників у волокна, ущільнення їх в прес-формі, нагрівання одержаних брикетів в захисно-відновному середовищі, пресування в закритому штампі, повторне нагрівання пресованої заготовки, видавлювання прутка та відпал його у вакуумі, який відрізняється тим, що волокна брикетують до щільності (8,5-8,6)х10 кг/м3, брикети нагрівають до температури...

Номер патенту: 31279

Опубліковано: 15.05.2003

Автори: Бондаренко Володимир Петрович, Мартинова Людмила Михайлівна

МПК: C23F 1/10, C22F 1/08, C22F 1/02 ...

Мітки: припоєм, виробів, регенерації, міді, спосіб, твердосплавних, основі

Формула / Реферат:

Спосіб регенерації твердосплавних виробів з припоєм на основі міді, згідно з яким на поверхню, що обробляється, впливають хімічними реагентами, який відрізняється тим, що як хімічні реагенти використовують водневе газове середовище при температурі 1250 - 1400°С протягом 2,0 - 5,0 годин.

Номер патенту: 47512

Опубліковано: 15.07.2002

Автор: Цилла Петер

МПК: C22F 1/02, C22F 1/08

Мітки: відпалювання, металів, об'єктів, процесі, адгезії, сплавів, кольорових, уникнення, спосіб

Формула / Реферат:

1. Спосіб уникнення адгезії в процесі відпалювання об’єктів із сплавів кольорових металів, в якому нагрівають, витримують та охолоджують зазначені сплави, який відрізняється тим, що матеріал, який піддають відпалюванню, під час структурного перетворення знаходиться в інертній або окислювальній атмосфері захисного газу, внаслідок чого на поверхні матеріалу утворюється тонкий оксидний шар і/або зберігається вже існуючий оксидний шар, який...

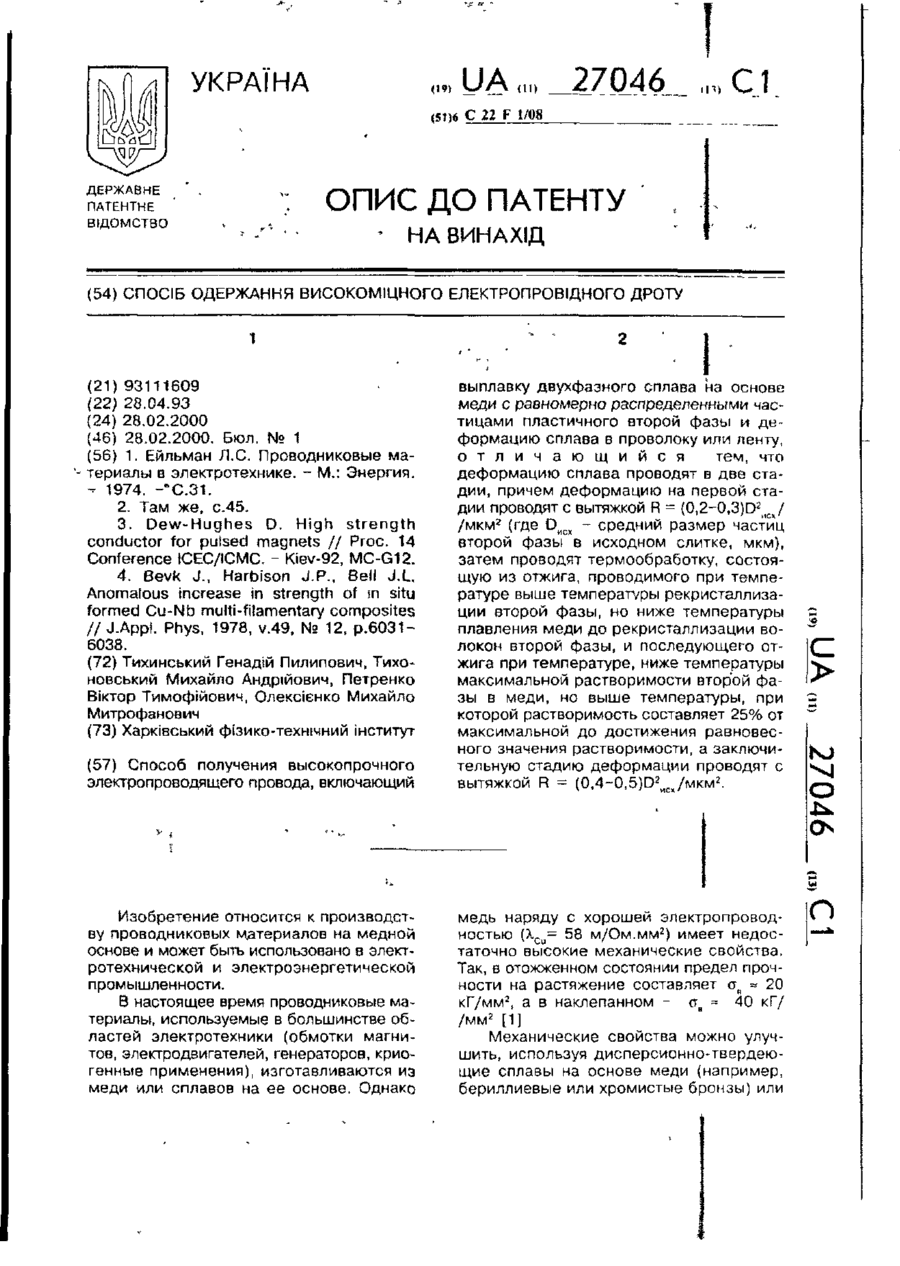

Номер патенту: 27046

Опубліковано: 28.02.2000

Автори: Тихоновський Михайло Андрійович, Петренко Віктор Тимофійович, Олексієнко Михайло Митрофанович, Тихинський Генадій Пилипович

МПК: C22F 1/08

Мітки: електропровідного, одержання, високоміцного, дроту, спосіб

Формула / Реферат:

Способ получения высокопрочного электропроводящего провода, включающий выплавку двухфазного сплава на основе меди с равномерно распределенными частицами пластичного второй фазы и деформацию сплава в проволоку или ленту, отличающийся тем, что деформацию сплава проводят в две стадии, причем деформацию на первой стадии проводят с вытяжкой R=(0,2-0,3)D2исх/мкм2 (где Dисх - средний размер частиц второй фазы в исходном слитке, мкм), затем проводят...

Номер патенту: 19218

Опубліковано: 25.12.1997

Автори: Коваль Юрій Миколайович, Бондар Володимир Йосипович, Неганов Леонід Михайлович, Данільченко Віталій Юхимович

МПК: C22F 1/08, C22F 1/00

Мітки: мідь-алюміній, спосіб, виготовлення, сплавів, системі, термочутливих, елементів

Формула / Реферат:

Способ изготовления термочувствительных элементов из сплавов системы медь-алюминий, преимущественно из монокристаллов, включающий закалку из b-области, деформаций, формирование маркировочных знаков заданной формы и размеров в аустенитной области, перевод сплава в мартенситное состояние с последующим нагревом в аустенитную область лазерным лучом в режиме оплавления, отличающийся тем, что маркировочные знаки формируют сразу после закалки из...
