Прес-форма для рівноканального кутового пресування

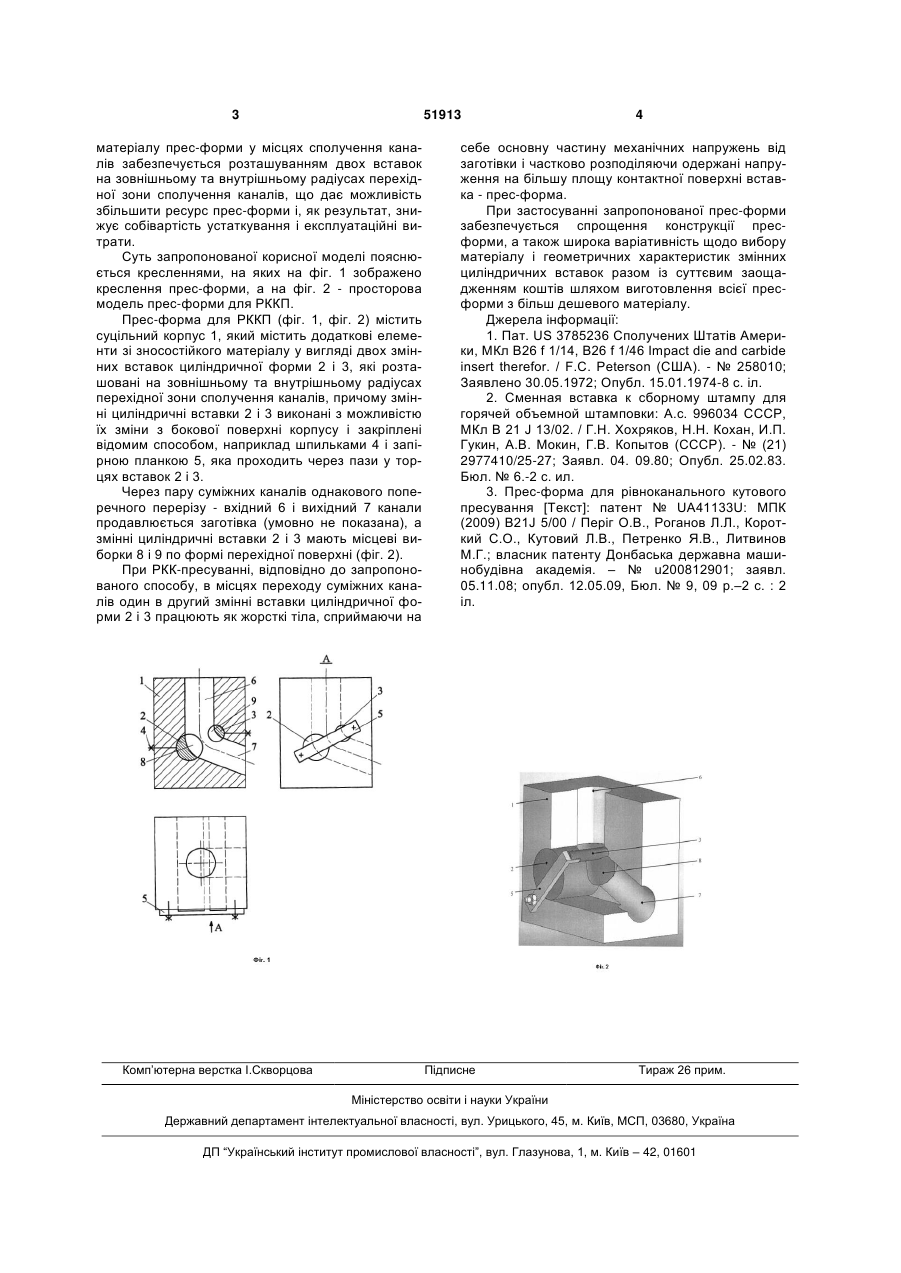

Прес-форма для рівноканального кутового пресування, яка містить корпус із парою суміжних каналів однакового поперечного перерізу з додатковими елементами зі зносостійкого матеріалу, 3 51913 матеріалу прес-форми у місцях сполучення каналів забезпечується розташуванням двох вставок на зовнішньому та внутрішньому радіусах перехідної зони сполучення каналів, що дає можливість збільшити ресурс прес-форми і, як результат, знижує собівартість устаткування і експлуатаційні витрати. Суть запропонованої корисної моделі пояснюється кресленнями, на яких на фіг. 1 зображено креслення прес-форми, а на фіг. 2 - просторова модель прес-форми для РККП. Прес-форма для РККП (фіг. 1, фіг. 2) містить суцільний корпус 1, який містить додаткові елементи зі зносостійкого матеріалу у вигляді двох змінних вставок циліндричної форми 2 і 3, які розташовані на зовнішньому та внутрішньому радіусах перехідної зони сполучення каналів, причому змінні циліндричні вставки 2 і 3 виконані з можливістю їх зміни з бокової поверхні корпусу і закріплені відомим способом, наприклад шпильками 4 і запірною планкою 5, яка проходить через пази у торцях вставок 2 i 3. Через пару суміжних каналів однакового поперечного перерізу - вхідний 6 і вихідний 7 канали продавлюється заготівка (умовно не показана), а змінні циліндричні вставки 2 і 3 мають місцеві виборки 8 і 9 по формі перехідної поверхні (фіг. 2). При РКК-пресуванні, відповідно до запропонованого способу, в місцях переходу суміжних каналів один в другий змінні вставки циліндричної форми 2 і 3 працюють як жорсткі тіла, сприймаючи на Комп’ютерна верстка І.Скворцова 4 себе основну частину механічних напружень від заготівки і частково розподіляючи одержані напруження на більшу площу контактної поверхні вставка - прес-форма. При застосуванні запропонованої прес-форми забезпечується спрощення конструкції пресформи, а також широка варіативність щодо вибору матеріалу і геометричних характеристик змінних циліндричних вставок разом із суттєвим заощадженням коштів шляхом виготовлення всієї пресформи з більш дешевого матеріалу. Джерела інформації: 1. Пат. US 3785236 Сполучених Штатів Америки, МКл В26 f 1/14, В26 f 1/46 Impact die and carbide insert therefor. / F.C. Peterson (США). - № 258010; Заявлено 30.05.1972; Опубл. 15.01.1974-8 с. іл. 2. Сменная вставка к сборному штампу для горячей объемной штамповки: А.с. 996034 СССР, МКл В 21 J 13/02. / Г.Н. Хохряков, Н.Н. Кохан, И.П. Гукин, А.В. Мокин, Г.В. Копытов (СССР). - № (21) 2977410/25-27; Заявл. 04. 09.80; Опубл. 25.02.83. Бюл. № 6.-2 с. ил. 3. Прес-форма для рівноканального кутового пресування [Текст]: патент № UA41133U: МПК (2009) B21J 5/00 / Періг О.В., Роганов Л.Л., Короткий C.O., Кутовий Л.В., Петренко Я.В., Литвинов М.Г.; власник патенту Донбаська державна машинобудівна академія. – № u200812901; заявл. 05.11.08; опубл. 12.05.09, Бюл. № 9, 09 р.–2 с. : 2 іл. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
