Обладнання для ремонтно-монтажних робіт пиловловлювача доменної печі

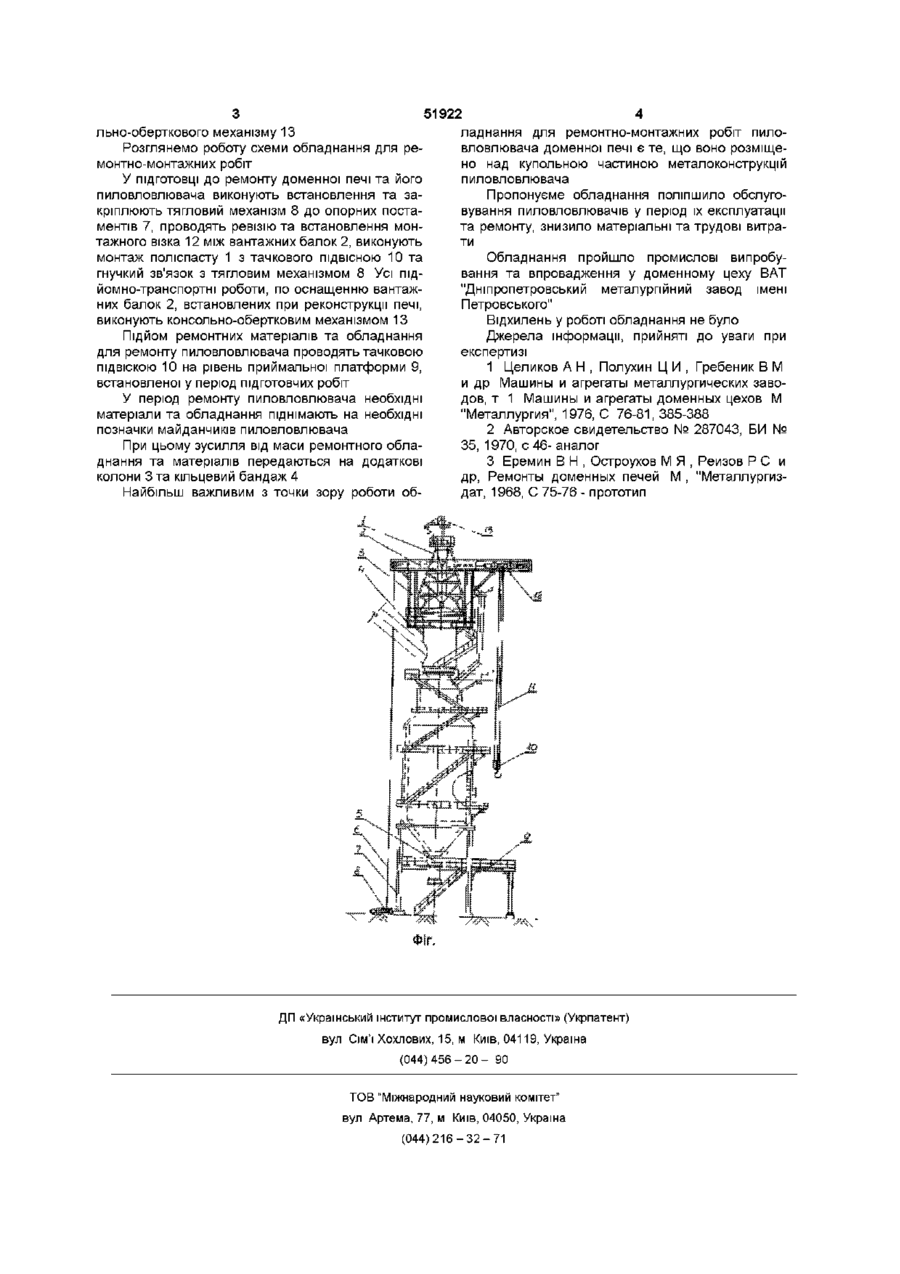

1 Обладнання для ремонтно-монтажних робіт пиловловлювача доменної печі, що містить мон тажні щогли, монтажні лебідки, встановлені на металоконструкції купольної частини пиловловлювача, майданчик гвинтового транспортера, яке відрізняється тим, що металоконструкції пиловловлювача містять на купольній частині додаткові колони, які контактують знизу з кільцевим бандажем, а зверху - з паралельними та горизонтальними вантажними балками 2 Обладнання за п 1, яке відрізняється тим, що на рівні з майданчиком гвинтового транспортера розміщена приймальна платформа Винахід відноситься до ремонти о-монтажного обладнання і може бути використаний для ремонтних робіт при ремонтах пиловловлювачів доменних печей Відоме обладнання для ремонтно-монтажних робіт /1/ у вигляді консольно-оберткового механізму на пиловловлювачі Недоліки - низька вантажонопідйомність консольно-оберткового механізму на пиловловлювачі, яким неможливо виконувати зміну обладнання пиловловлювача /ВІДСІЧНИЙ клапан, гвинтовий транспортер, елементи кожуху/ Відоме обладнання для ремонтно-монтажних робіт пиловловлювача /2/, яке вміщує монтажний пристрій у вигляді подовжених монтажних балок з додатковою опорою, що дозволяє крім зміни засипного апарату доменної печі виконувати ремонти пиловловлювача /аналог/ Недоліки - значні матеріальні та трудові витрати на монтаж додаткової опори та подовжніх монтажних балок за допомогою баштових кранів у період капітально-реконструкційних ремонтів доменних печей Таке технічне рішення доцільне у випадках розташування пиловловлювача по одній осі з напрямком монтажної балки доменної печі Коли пиловловлювач розміщений з боку бункерної естакади, тоді монтажно-ремонти і роботи виконують за допомогою монтажних щогол, лебідок, стрілових кранів Найбільш близьким до винаходу по технічній суті є обладнання для ремонтно-монтажних робіт пиловловлювача доменної печі /3/, коли при виконанні робіт використовують монтажні щогли, або монтажні лебідки Недоліки - значні матеріальні та трудові витрати на монтаж та демонтаж обладнання для ремонтно-монтажних робіт при кожному ремонті пиловловлювача, відсутність приймальної платформи для укладання ремонтних матеріалів та обладнання пиловловлювача Поставлена задача - поліпшення рівня обслуговування, зниження матеріальних та трудових витрат при ремонтах пиловловлювачів доменних печей Рішення цієї задачі досягається тим, що обладнання для ремонтно-монтажних робіт пиловловлювача доменної печі, вміщуюче монтажні щогли итажні лебідки, встановлені на металоконструкції купольної частини пиловловлювача, відрізняється тим, що металоконструкції пиловловлювача вміщують на купольній частині додаткові колони, які контактують знизу з кільцевим бандажем, а зверху - з паралельними та горизонтальними вантажними балками та монтажним візком, розміщеним між вантажними балками Крім того, обладнання для ремонтномонтажних робіт відрізняється тим, що на рівні з майданчиком гвинтового транспортера пиловловлювача розміщена приймальна платформа Схема обладнання для ремонтно-монтажних робіт приведена на фіг - загальний вигляд і складається з металоконструкцій купольної частини 1, вантажних балок 2, додаткових колон 3, кільцевого бандажа 4, гвинтового транспортера 5, гнучкого зв'язку 6, опорних постаментів 7, тяглового механізму 8, приймальної платформи 9, тачкової ПІДВІСКИ 10, поліспасту 11, монтажного візка 12, консо ю 51922 льно-оберткового механізму 13 Розглянемо роботу схеми обладнання для ремонтно-монтажних робіт У ПІДГОТОВЦІ до ремонту доменної печі та його пиловловлювача виконують встановлення та закріплюють тягловий механізм 8 до опорних постаментів 7, проводять ревізію та встановлення монтажного візка 12 між вантажних балок 2, виконують монтаж поліспасту 1 з тачкового ПІДВІСНОЮ 10 та гнучкий зв'язок з тягловим механізмом 8 Усі підйомно-транспортні роботи, по оснащенню вантажних балок 2, встановлених при реконструкції печі, виконують консольно-обертковим механізмом 13 Підйом ремонтних матеріалів та обладнання для ремонту пиловловлювача проводять тачковою ПІДВІСКОЮ 10 на рівень приймальної платформи 9, встановленої у період підготовчих робіт У період ремонту пиловловлювача необхідні матеріали та обладнання піднімають на необхідні позначки майданчиків пиловловлювача При цьому зусилля від маси ремонтного обладнання та матеріалів передаються на додаткові колони 3 та кільцевий бандаж 4 Найбільш важливим з точки зору роботи об 4 ладнання для ремонтно-монтажних робіт пиловловлювача доменної печі є те, що воно розміщено над купольною частиною металоконструкцій пиловловлювача Пропонуєме обладнання поліпшило обслуговування пиловловлювачів у період їх експлуатації та ремонту, знизило матеріальні та трудові витрати Обладнання пройшло промислові випробування та впровадження у доменному цеху ВАТ "Дніпропетровський металургійний завод імені Петровського" Відхилень у роботі обладнання не було Джерела інформації, прийняті до уваги при експертизі 1 Целиков А Н , Полухин Ц И , Гребеник В М и др Машины и агрегаты металлургических заводов, т 1 Машины и агрегаты доменных цехов М "Металлургия", 1976, С 76-81, 385-388 2 Авторское свидетельство № 287043, БИ № 35, 1970, с 46-аналог 3 Еремин В Н , Остроухов М Я , Реизов Р С и др, Ремонты доменных печей М , "Металлургиздат, 1968, С 75-76 - прототип ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
