Риштування для будівельно-монтажних робіт

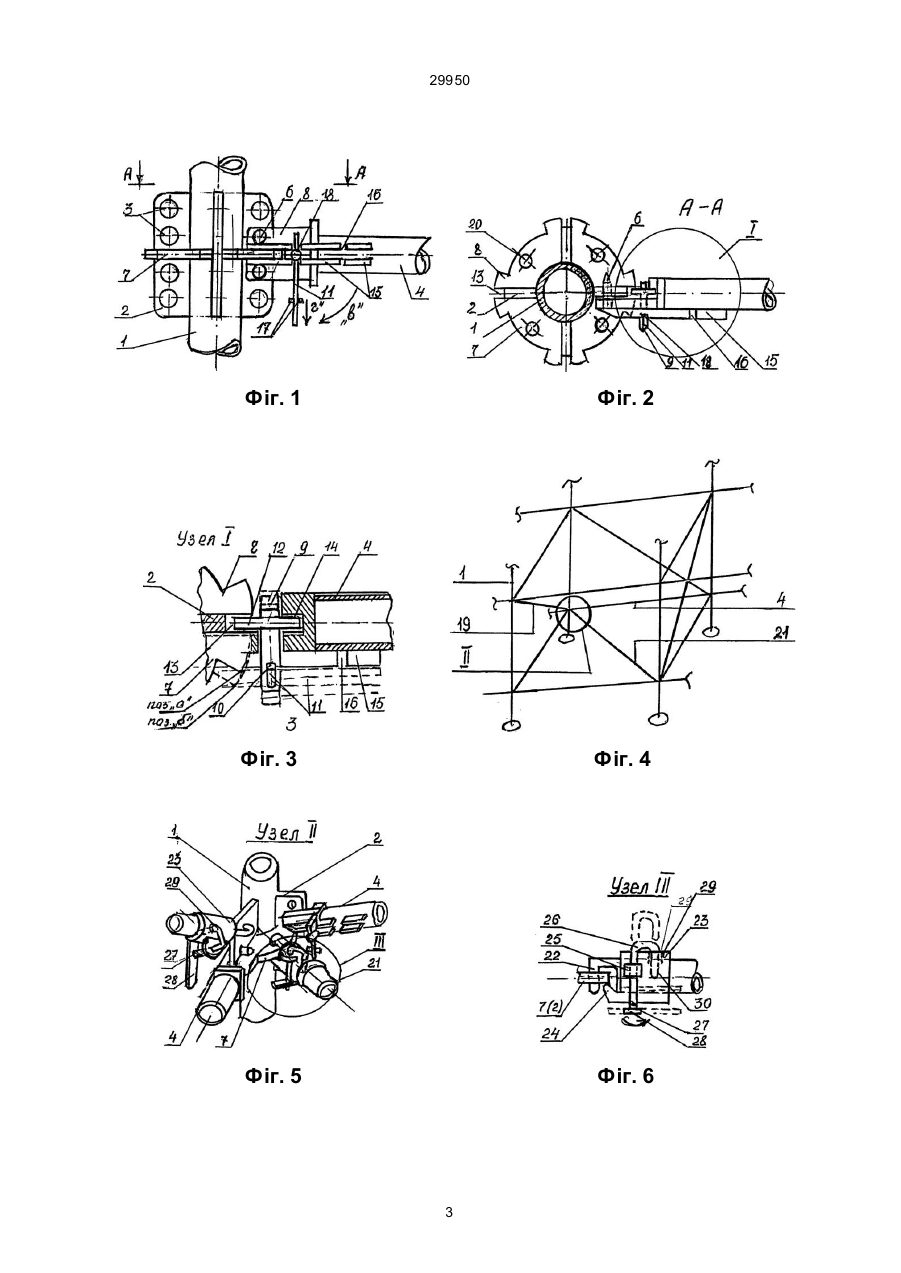

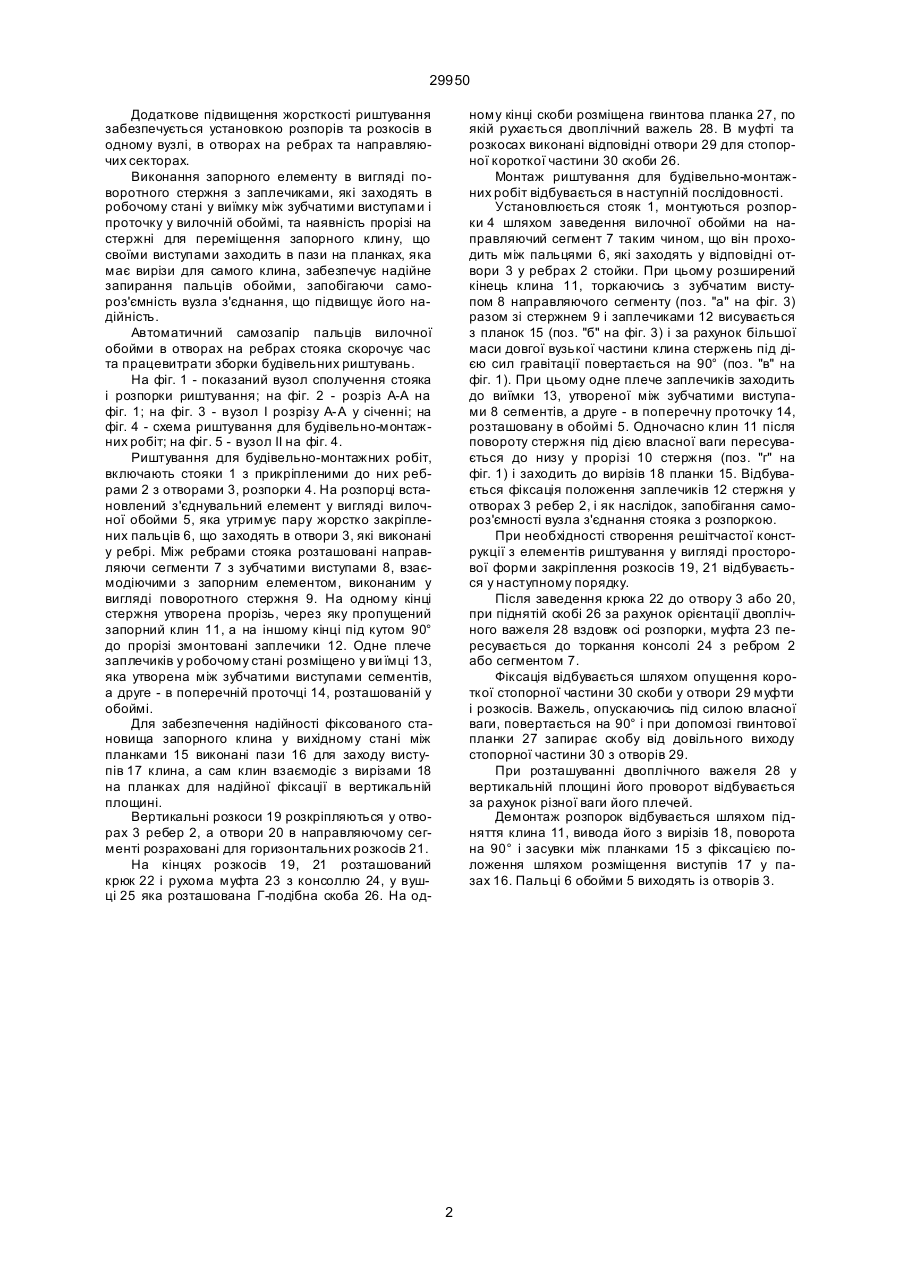

1. Риштування для будівельно-монтажних робіт, яке містить стояки з прикріпленими до них ребрами з отворами, розпірки і розкоси з з'єднувальними елементами та запірний елемент, яке відрізняється тим, що кожний з'єднувальний елемент розпірки споряджений вилочною обоймою, яка містить, щонайменше, пару жорстко закріплених пальців для заходу у відповідні отвори в ребрах стояка, між якими розміщені напрямні сегменти, споряджені по краях зубчатими виступами, взаємоді 29950 Додаткове підвищення жорсткості риштування забезпечується установкою розпорів та розкосів в одному вузлі, в отворах на ребрах та направляючих секторах. Виконання запорного елементу в вигляді поворотного стержня з заплечиками, які заходять в робочому стані у виїмку між зубчатими виступами і проточку у вилочній обоймі, та наявність прорізі на стержні для переміщення запорного клину, що своїми виступами заходить в пази на планках, яка має вирізи для самого клина, забезпечує надійне запирання пальців обойми, запобігаючи самороз'ємність вузла з'єднання, що підвищує його надійність. Автоматичний самозапір пальців вилочної обойми в отворах на ребрах стояка скорочує час та працевитрати зборки будівельних риштувань. На фіг. 1 - показаний вузол сполучення стояка і розпорки риштування; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - вузол І розрізу А-А у січенні; на фіг. 4 - схема риштування для будівельно-монтажних робіт; на фіг. 5 - вузол II на фіг. 4. Риштування для будівельно-монтажних робіт, включають стояки 1 з прикріпленими до них ребрами 2 з отворами 3, розпорки 4. На розпорці встановлений з'єднувальний елемент у вигляді вилочної обойми 5, яка утримує пару жорстко закріплених пальців 6, що заходять в отвори 3, які виконані у ребрі. Між ребрами стояка розташовані направляючи сегменти 7 з зубчатими виступами 8, взаємодіючими з запорним елементом, виконаним у вигляді поворотного стержня 9. На одному кінці стержня утворена прорізь, через яку пропущений запорний клин 11, а на іншому кінці під кутом 90° до прорізі змонтовані заплечики 12. Одне плече заплечиків у робочому стані розміщено у ви їмці 13, яка утворена між зубчатими виступами сегментів, а друге - в поперечній проточці 14, розташованій у обоймі. Для забезпечення надійності фіксованого становища запорного клина у вихідному стані між планками 15 виконані пази 16 для заходу виступів 17 клина, а сам клин взаємодіє з вирізами 18 на планках для надійної фіксації в вертикальній площині. Вертикальні розкоси 19 розкріпляються у отворах 3 ребер 2, а отвори 20 в направляючому сегменті розраховані для горизонтальних розкосів 21. На кінцях розкосів 19, 21 розташований крюк 22 і рухома муфта 23 з консоллю 24, у вушці 25 яка розташована Г-подібна скоба 26. На од ному кінці скоби розміщена гвинтова планка 27, по якій рухається двоплічний важель 28. В муфті та розкосах виконані відповідні отвори 29 для стопорної короткої частини 30 скоби 26. Монтаж риштування для будівельно-монтажних робіт відбувається в наступній послідовності. Установлюється стояк 1, монтуються розпорки 4 шляхом заведення вилочної обойми на направляючий сегмент 7 таким чином, що він проходить між пальцями 6, які заходять у відповідні отвори 3 у ребрах 2 стойки. При цьому розширений кінець клина 11, торкаючись з зубчатим виступом 8 направляючого сегменту (поз. "а" на фіг. 3) разом зі стержнем 9 і заплечиками 12 висувається з планок 15 (поз. "б" на фіг. 3) і за рахунок більшої маси довгої вузької частини клина стержень під дією сил гравітації повертається на 90° (поз. "в" на фіг. 1). При цьому одне плече заплечиків заходить до виїмки 13, утвореної між зубчатими виступами 8 сегментів, а друге - в поперечну проточку 14, розташовану в обоймі 5. Одночасно клин 11 після повороту стержня під дією власної ваги пересувається до низу у прорізі 10 стержня (поз. "г" на фіг. 1) і заходить до вирізів 18 планки 15. Відбувається фіксація положення заплечиків 12 стержня у отворах 3 ребер 2, і як наслідок, запобігання самороз'ємності вузла з'єднання стояка з розпоркою. При необхідності створення решітчастої конструкції з елементів риштування у вигляді просторової форми закріплення розкосів 19, 21 відбувається у наступному порядку. Після заведення крюка 22 до отвору 3 або 20, при піднятій скобі 26 за рахунок орієнтації двоплічного важеля 28 вздовж осі розпорки, муфта 23 пересувається до торкання консолі 24 з ребром 2 або сегментом 7. Фіксація відбувається шляхом опущення короткої стопорної частини 30 скоби у отвори 29 муфти і розкосів. Важель, опускаючись під силою власної ваги, повертається на 90° і при допомозі гвинтової планки 27 запирає скобу від довільного виходу стопорної частини 30 з отворів 29. При розташуванні двоплічного важеля 28 у вертикальній площині його проворот відбувається за рахунок різної ваги його плечей. Демонтаж розпорок відбувається шляхом підняття клина 11, вивода його з вирізів 18, поворота на 90° і засувки між планками 15 з фіксацією положення шляхом розміщення виступів 17 у пазах 16. Пальці 6 обойми 5 виходять із отворів 3. 2 29950 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 3 29950 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
