Затяжка для мішка

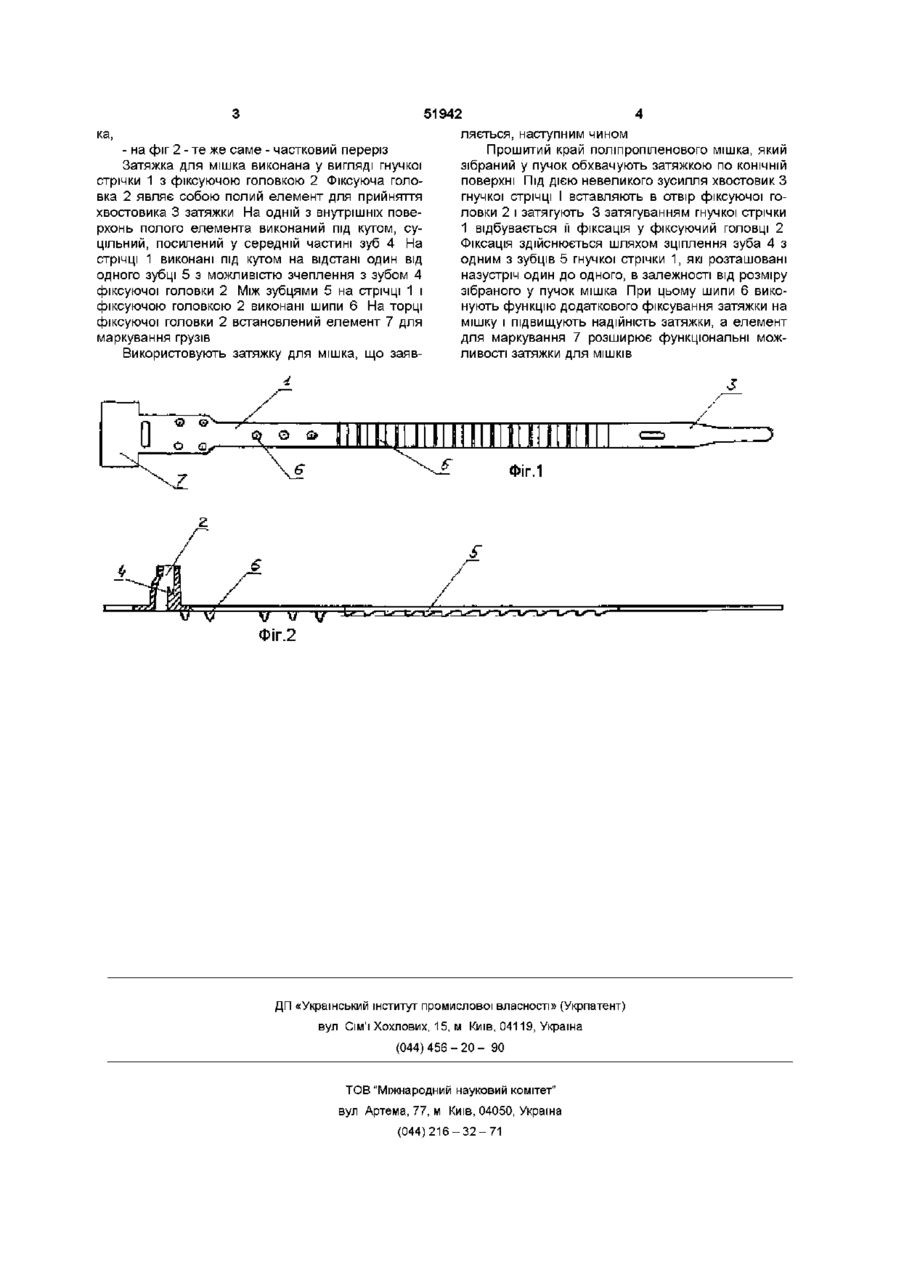

Затяжка для мішка, що містить гнучку стрічку з зубцями та фіксуючою головкою, яка відрізняється тим, що фіксуюча головка виконана Винахід належить до конструкції затяжок нерознімних і може знайти широке використання в побуті та для грузоперевезень в якості пломбуючих засобів для МІШКІВ та ш Відомий зажим нерознімний, який містить гнучку стрічку з фіксуючою голівкою (див проспект фірми "Секьюріті ТЕК", США) Використовується відомий зажим наступним чином Прошитий край поліпропіленового мішка збирають в пучок та обхвачують захватом по його КОНІЧНІЙ поверхні Під дією невеликого зусилля кінець гнучкої стрічки зажиму пропускають через отвір у фіксуючій ГОЛІВЦІ І фіксують зажим Суттєвими недоліками цього зажиму є відсутність направляючої частини, що ускладнює користування зажимом, а також обмежене зусилля затягування, що може призвести до несанкціонованого відкриття Відомий також зажим нерознімний (див патент України №32176), котрий містить гнучку стрічку з буртиками жорсткості і фіксуючою голівкою, згідно винаходу фіксуюча голівка споряджена кінцевиком і виконана у вигляді двох фіксуючих пристроїв, на бокових поверхнях головки виконані вертикальні насічки, при цьому гнучка стрічка споряджена зубцями, які закриті з обох сторін буртиками жорсткості, а на КІНЦІ гнучкої стрічки виконані щонайменше три отвори Використовують відомий зажим наступним чином Прошитий край поліпропіленового мішка, який зібраний у пучок обхвачують зажимом по КОНІЧНІЙ поверхні Під ДІЄЮ невеликого зусилля кінець гнучкої стрічки вставляють з використанням кінцевика в голівку у вигляді порожнистого елемента для прийняття хвостовика затяжки, на одній із внутрішніх поверхонь якого виконаний під кутом суцільний посилений у середній частині зуб, на стрічці виконані під кутом на відстані один від одного зубці з можливістю зчеплення з зубом фіксуючої головки, при цьому між зубцями і фіксуючою головкою на стрічці виконані шипи, а торець фіксуючої головки оснащений елементом для маркування З затягуванням гнучкої стрічки відбувається її фіксація в ГОЛІВЦІ зажима У випадку слабої затяжки можливе дозатягнення з допомогою додаткового пристрою Фіксація здійснюється шляхом зціплення зубців, які розташовані назустріч один до одного Проте при необхідності жорсткого закриття головки немає можливості здійснювати його вручну і виникає потреба в використанні додаткових пристроїв, без яких знижується надійність та захищенність від несанкціонованого відкриття Крім того у відомому зажимі не передбачена можливість маркування грузів В основу винаходу поставлене завдання - в затяжці для мішка шляхом вдосконалення конструкції фіксуючої головки та стрічки полегшити процес закриття головки, підвищити надійність та захищеність від несанкціонованого відкриття Поставлене завдання вирішується тим, що у затяжці для мішка, що містить гнучку стрічку з зубцями та фіксуючою головкою, згідно з винаходом фіксуюча головка виконана у вигляді полого елементу для прийняття хвостовика затяжки, на одній із внутрішніх поверхонь якого виконаний під кутом, суцільний, посилений у середній частині зуб, на стрічці виконані під кутом на відстані один від одного зубці з можливістю зчеплення з зубом фіксуючої головки, при цьому між зубцями на стрічці і фіксуючою головкою виконані шипи, а торець фіксуючої головки оснащенний елементом для маркування Суть винаходу пояснюється графічними матеріалами, на яких зображені - на фіг 1 - загальний вигляд затяжки для міш ю 51942 ка, - на фіг 2 - те же саме - частковий переріз Затяжка для мішка виконана у вигляді гнучкої стрічки 1 з фіксуючою головкою 2 Фіксуюча головка 2 являє собою полий елемент для прийняття хвостовика 3 затяжки На одній з внутрішніх поверхонь полого елемента виконаний під кутом, суцільний, посилений у середній частині зуб 4 На стрічці 1 виконані під кутом на відстані один від одного зубці 5 з можливістю зчеплення з зубом 4 фіксуючої головки 2 Між зубцями 5 на стрічці 1 і фіксуючою головкою 2 виконані шипи 6 На торці фіксуючої головки 2 встановлений елемент 7 для маркування грузів Використовують затяжку для мішка, що заяв ляється, наступним чином Прошитий край поліпропіленового мішка, який зібраний у пучок обхвачують затяжкою по КОНІЧНІЙ поверхні Під ДІЄЮ невеликого зусилля хвостовик З гнучкої стрічці І вставляють в отвір фіксуючої головки 2 і затягують 3 затягуванням гнучкої стрічки 1 відбувається її фіксація у фіксуючий головці 2 Фіксація здійснюється шляхом зціплення зуба 4 з одним з зубців 5 гнучкої стрічки 1, які розташовані назустріч один до одного, в залежності від розміру зібраного у пучок мішка При цьому шипи 6 виконують функцію додаткового фіксування затяжки на мішку і підвищують надійність затяжки, а елемент для маркування 7 розширює функціональні можливості затяжки для МІШКІВ •З ІІІІНІ1ІІІІІ[І1НІІІ ФІГ.1 6 V ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
