Шахтна затяжка

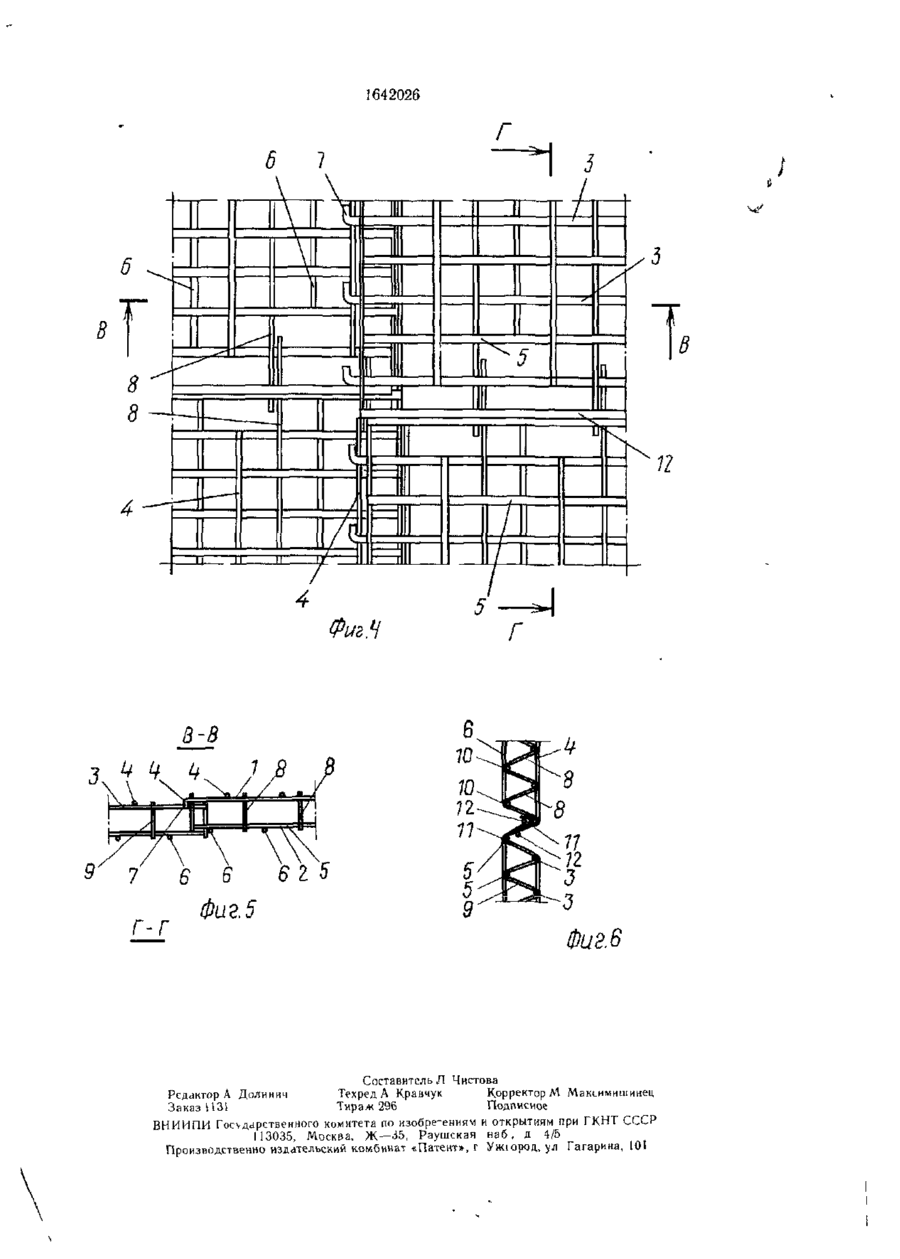

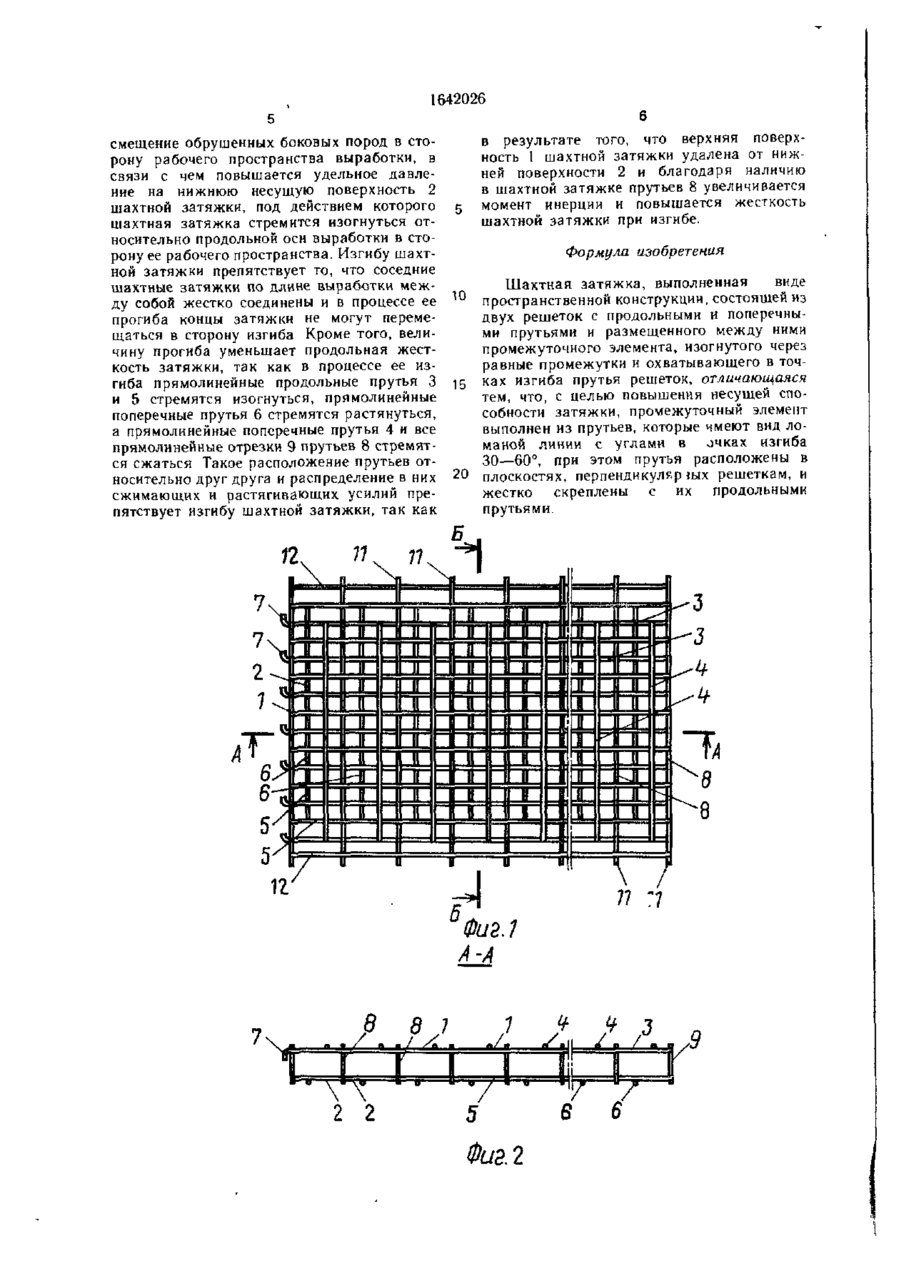

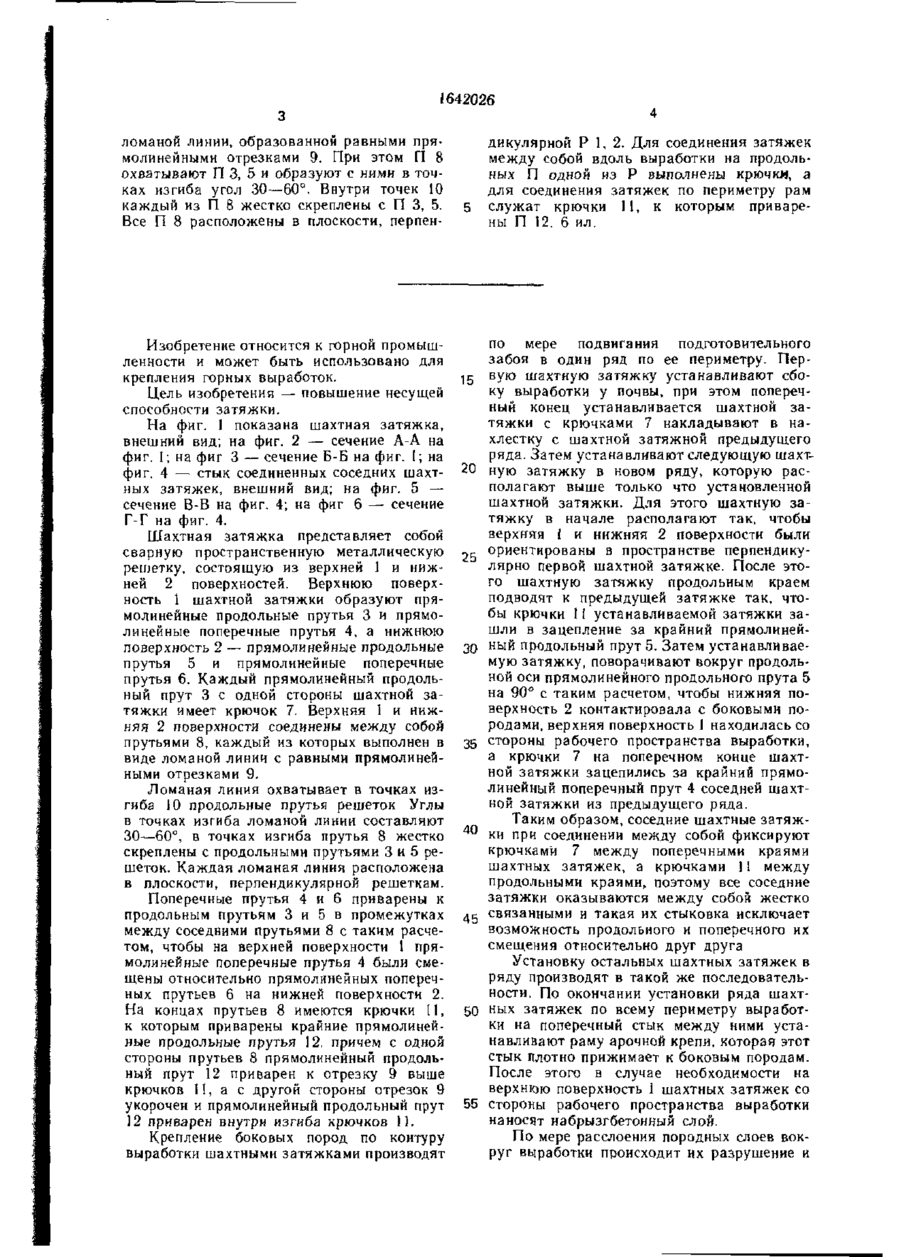

Изобретение относится к горному делу и м 6. использовано для крепления выработок Цель — повышение несущей способности затяжки. Затяжка выполнена в виде пространственной конструкции, состоящей из двух решеток (Р) 1, 2 и расположенного между ними промежуточного элемента. Обе Р 1, 2 имеют соответственно продольные 3, 5 и поперечные 4, 6 прутья (П). Промежуточный элемент выполнен в виде П 8, имеющих вид Б-Б (Л О5 ю о Фиг.З 1642026 ломаной линии, образованной равными прямолинейными отрезками 9. При этом П 8 охватывают П 3, 5 и образуют с ними в точках изгиба угол 30—60°. Внутри точек 10 каждый из П 8 жестко скреплены с П 3, 5. Все П 8 расположены в плоскости, перпен дикулярной Р 1, 2. Для соединения затяжек между собой вдоль выработки на продольных П одной из Р выполнены крючки, а для соединения затяжек по периметру рам служат крючки 11, к которым приварены П 12. 6 ил. Изобретение относится к горной промышленности и может быть использовано для крепления горных выработок. Цель изобретения — повышение несущей способности затяжки. На фиг. 1 показана шахтная затяжка, внешний вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг 3 — сечение Б-Б на фиг. 1; на фиг. 4 — стык соединенных соседних шахтных затяжек, внешний вид; на фиг. 5 — сечение В-В на фиг. 4; на фиг 6 — сечение Г-Г на фиг. 4. Шахтная затяжка представляет собой сварную пространственную металлическую решетку, состоящую из верхней 1 и нижней 2 поверхностей. Верхнюю поверхность 1 шахтной затяжки образуют прямолинейные продольные прутья 3 и прямолинейные поперечные прутья 4, а нижнюю поверхность 2 — прямолинейные продольные прутья 5 и прямолинейные поперечные прутья 6. Каждый прямолинейный продольный прут 3 с одной стороны шахтной затяжки имеет крючок 7. Верхняя 1 и нижняя 2 поверхности соединены между собой прутьями 8, каждый из которых выполнен в виде ломаной линии с равными прямолинейными отрезками 9. Ломаная линия охватывает в точках изгиба 10 продольные прутья решеток Углы в точках изгиба ломаной линии составляют 30—60 е , в точках изгиба прутья 8 жестко скреплены с продольными прутьями 3 и 5 решеток. Каждая ломаная линия расположена в плоскости, перпендикулярной решеткам. Поперечные прутья 4 и 6 приварены к продольным прутьям 3 и 5 в промежутках между соседними прутьями 8 с таким расчетом, чтобы на верхней поверхности 1 прямолинейные поперечные прутья 4 были смещены относительно прямолинейных поперечных прутьев 6 на нижней поверхности 2. На концах прутьев 8 имеются крючки 11, к которым приварены крайние прямолинейные продольные прутья 12, причем с одной стороны прутьев 8 прямолинейный продольный прут 12 приварен к отрезку 9 выше крючков И, а с другой стороны отрезок 9 укорочен и прямолинейный продольный прут J2 приварен внутри изгиба крючков 11. Крепление боковых пород по контуру выработки шахтными затяжками производят по мере подвигания подготовительного забоя в один ряд по ее периметру. Первую шахтную затяжку устанавливают сбоку выработки у почвы, при этом поперечный конец устанавливается шахтной затяжки с крючками 7 накладывают в нахлестку с шахтной затяжной предыдущего ряда. Затем устанавливают следующую шахтную затяжку в новом ряду, которую располагают выше только что установленной шахтной затяжки. Для этого шахтную затяжку в начале располагают так, чтобы верхняя 1 и нижняя 2 поверхности были ориентированы в пространстве перпендикулярно первой шахтной затяжке. После этого шахтную затяжку продольным краем подводят к предыдущей затяжке так, чтобы крючки 11 устанавливаемой затяжки зашли в зацепление за крайний прямолинейный продольный прут 5. Затем устанавливаемую затяжку, поворачивают вокруг продольной оси прямолинейного продольного прута 5 на 90° с таким расчетом, чтобы нижняя поверхность 2 контактировала с боковыми породами, верхняя поверхность 1 находилась со стороны рабочего пространства выработки, а крючки 7 на поперечном конце шахтной затяжки зацепились за крайний прямолинейный поперечный прут 4 соседней шахтной затяжки из предыдущего ряда. Таким образом, соседние шахтные затяжки при соединении между собой фиксируют крючками 7 между поперечными краями шахтных затяжек, а крючками 11 между продольными краями, поэтому все соседние затяжки оказываются между собой жестко связанными и такая их стыковка исключает возможность продольного и поперечного их смещения относительно друг друга Установку остальных шахтных затяжек в ряду производят в такой же последовательности. По окончании установки ряда шахтиьіх затяжек по всему периметру выработки на поперечный стык между ними устанавливают раму арочной крепи, которая этот стык плотно прижимает к боковым породам. После этого в случае необходимости на верхнюю поверхность Ї шахтных затяжек со стороны рабочего пространства выработки наносят набрызгбетонный слой. По мере расслоения породных слоев вокруг выработки происходит их разрушение и 15 20 ?с 30 35 40 45 50 55 1642026 смещение обрушенных боковых пород в сторону рабочего пространства выработки, в связи с чем повышается удельное давление на нижнюю несущую поверхность 2 шахтной затяжки, под действием которого шахтная затяжка стремится изогнуться относительно продольной оси выработки в сторону ее рабочего пространства. Изгибу шахтной затяжки препятствует то, что соседние шахтные затяжки по длине выработки между собой жестко соединены и в процессе ее прогиба концы затяжки не могут перемещаться в сторону изгиба Кроме того, величину прогиба уменьшает продольная жесткость затяжки, так как в процессе ее изгиба прямолинейные продольные прутья 3 и 5 стремятся изогнуться, прямолинейные поперечные прутья 6 стремятся растянуться, а прямолинейные поперечные прутья 4 и все прямолинейные отрезки 9 прутьев 8 стремятся сжаться Такое расположение прутьев относительно друг друга и распределение в них сжимающих и растягивающих усилий препятствует изгибу шахтной затяжки, так как в результате того, что верхняя поверхность 1 шахтной затяжки удалена от нижней поверхности 2 и благодаря наличию в шахтной затяжке прутьев 8 увеличивается момент инерции и повышается жесткость шахтной затяжки при изгибе. Формула изобретения Шахтная затяжка, выполненная виде пространственной конструкции, состоящей из двух решеток с продольными и поперечными прутьями и размещенного между ними промежуточного элемента, изогнутого через равные промежутки и охватывающего в точ15 ках изгиба прутья решеток, отличающаяся тем, что, с целью повышения несущей способности затяжки, промежуточный элемент выполнен из прутьев, которые чмеют вид ломаной линии с углами в очках изгиба 30—60°, при этом прутья расположены в 2 0 плоскостях, перпендикуляр 1ых решеткам, и жестко скреплены с их продольными прутьями. 10 7 і д. 8 П 0U2.1 А-А if 2 2 5 Фиг. 2 ш\\ 7 Є А я 6 L / а г D Sj 1642026 Г \ 6 В м 5 8 8 TTIF 4 Д. .ТЛИ U IX 7 Фиг Я 5 Г 5-5 9 7' в г-г в Фиг, 5 62 5 Фиг.б Составитель Л Чистова Техред А Кравчук Корректор М Макеимишинец Редактор А Долинні Тираж 296 Подписное Заказ 1135 ВНИИПИ Государственного комитета по изобре-ениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , Д 4/5 Производственно издательский комбинат «Патент», г Ужі о род, ул Гагарина, 101
