Тонкошаровий відстійник-адсорбер для глибокої очистки природної води

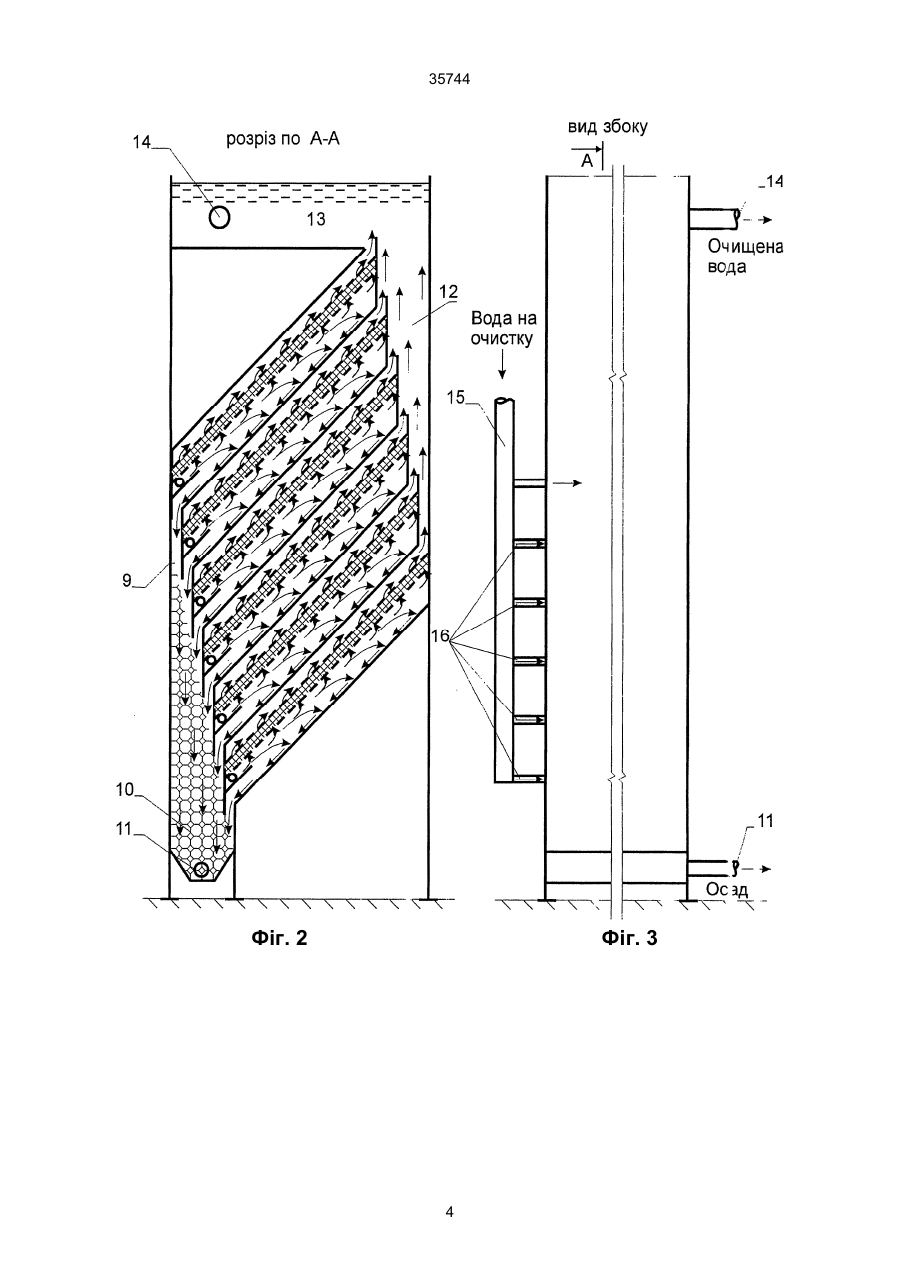

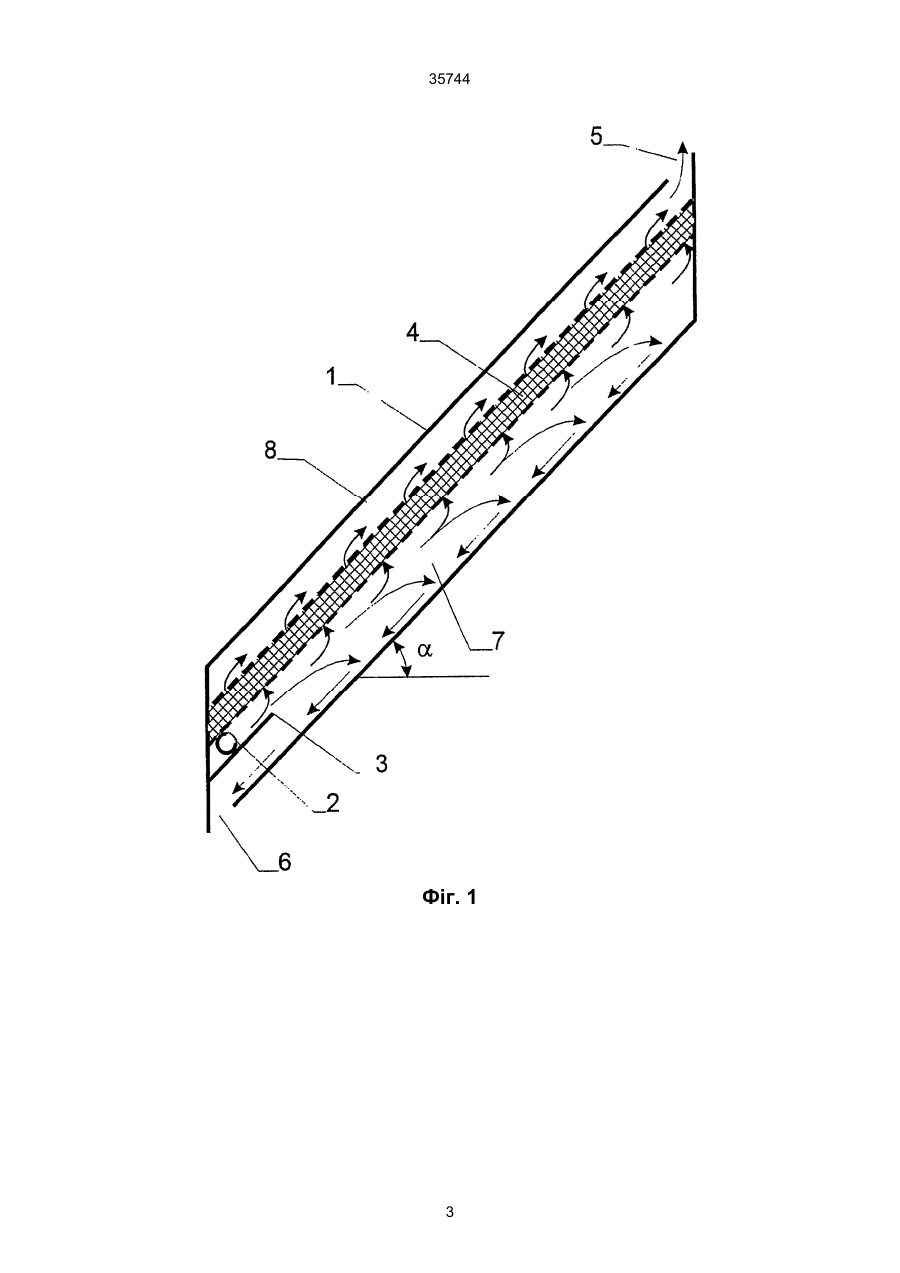

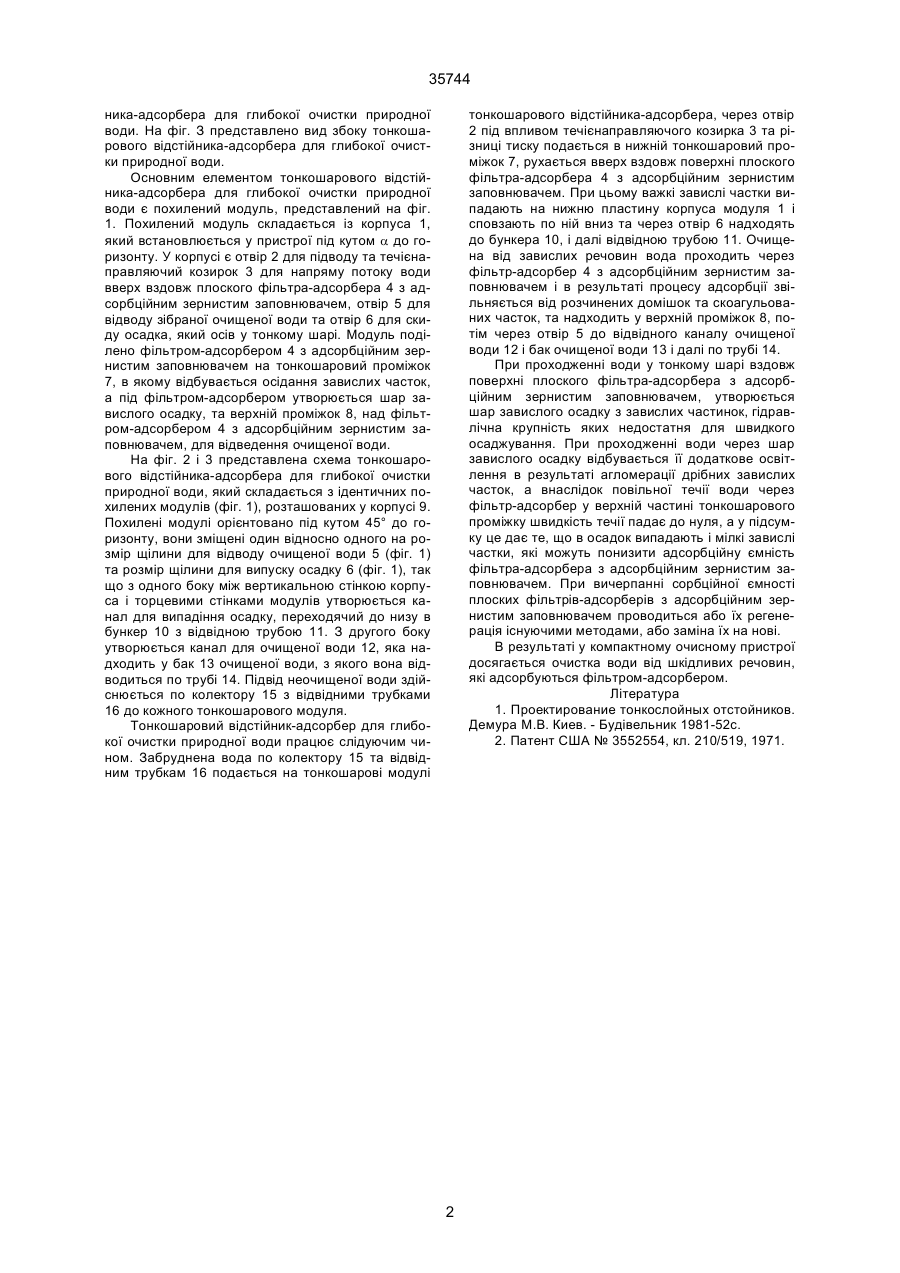

Тонкошаровий відстійник-адсорбер для глибокої очистки природної води, складаючийся з пакету нахилених до горизонту модулів тонкошарового 35744 ника-адсорбера для глибокої очистки природної води. На фіг. З представлено вид збоку тонкошарового відстійника-адсорбера для глибокої очистки природної води. Основним елементом тонкошарового відстійника-адсорбера для глибокої очистки природної води є похилений модуль, представлений на фіг. 1. Похилений модуль складається із корпуса 1, який встановлюється у пристрої під кутом a до горизонту. У корпусі є отвір 2 для підводу та течієнаправляючий козирок 3 для напряму потоку води вверх вздовж плоского фільтра-адсорбера 4 з адсорбційним зернистим заповнювачем, отвір 5 для відводу зібраної очищеної води та отвір 6 для скиду осадка, який осів у тонкому шарі. Модуль поділено фільтром-адсорбером 4 з адсорбційним зернистим заповнювачем на тонкошаровий проміжок 7, в якому відбувається осідання завислих часток, а під фільтром-адсорбером утворюється шар завислого осадку, та верхній проміжок 8, над фільтром-адсорбером 4 з адсорбційним зернистим заповнювачем, для відведення очищеної води. На фіг. 2 і 3 представлена схема тонкошарового відстійника-адсорбера для глибокої очистки природної води, який складається з ідентичних похилених модулів (фіг. 1), розташованих у корпусі 9. Похилені модулі орієнтовано під кутом 45° до горизонту, вони зміщені один відносно одного на розмір щілини для відводу очищеної води 5 (фіг. 1) та розмір щілини для випуску осадку 6 (фіг. 1), так що з одного боку між вертикальною стінкою корпуса і торцевими стінками модулів утворюється канал для випадіння осадку, переходячий до низу в бункер 10 з відвідною трубою 11. З другого боку утворюється канал для очищеної води 12, яка надходить у бак 13 очищеної води, з якого вона відводиться по трубі 14. Підвід неочищеної води здійснюється по колектору 15 з відвідними трубками 16 до кожного тонкошарового модуля. Тонкошаровий відстійник-адсорбер для глибокої очистки природної води працює слідуючим чином. Забруднена вода по колектору 15 та відвідним трубкам 16 подається на тонкошарові модулі тонкошарового відстійника-адсорбера, через отвір 2 під впливом течієнаправляючого козирка 3 та різниці тиску подається в нижній тонкошаровий проміжок 7, рухається вверх вздовж поверхні плоского фільтра-адсорбера 4 з адсорбційним зернистим заповнювачем. При цьому важкі завислі частки випадають на нижню пластину корпуса модуля 1 і сповзають по ній вниз та через отвір 6 надходять до бункера 10, і далі відвідною трубою 11. Очищена від завислих речовин вода проходить через фільтр-адсорбер 4 з адсорбційним зернистим заповнювачем і в результаті процесу адсорбції звільняється від розчинених домішок та скоагульованих часток, та надходить у верхній проміжок 8, потім через отвір 5 до відвідного каналу очищеної води 12 і бак очищеної води 13 і далі по трубі 14. При проходженні води у тонкому шарі вздовж поверхні плоского фільтра-адсорбера з адсорбційним зернистим заповнювачем, утворюється шар завислого осадку з завислих частинок, гідравлічна крупність яких недостатня для швидкого осаджування. При проходженні води через шар завислого осадку відбувається її додаткове освітлення в результаті агломерації дрібних завислих часток, а внаслідок повільної течії води через фільтр-адсорбер у верхній частині тонкошарового проміжку швидкість течії падає до нуля, а у підсумку це дає те, що в осадок випадають і мілкі завислі частки, які можуть понизити адсорбційну ємність фільтра-адсорбера з адсорбційним зернистим заповнювачем. При вичерпанні сорбційної ємності плоских фільтрів-адсорберів з адсорбційним зернистим заповнювачем проводиться або їх регенерація існуючими методами, або заміна їх на нові. В результаті у компактному очисному пристрої досягається очистка води від шкідливих речовин, які адсорбуються фільтром-адсорбером. Література 1. Проектирование тонкослойных отстойников. Демура М.В. Киев. - Будівельник 1981-52с. 2. Патент США № 3552554, кл. 210/519, 1971. 2 35744 Фіг. 1 3 35744 Фіг. 2 Фіг. 3 4 35744 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
