Спосіб регулювання зазору в конічних роликових підшипниках
Номер патенту: 51964
Опубліковано: 10.08.2010
Автори: Матвієнков Сергій Анатолійович, Убийкінь Валерій Васильович, Забєлін Анатолій Семенович, Нецман Євген Григорович, Ларіонов Олександр Олексійович
Формула / Реферат
1. Спосіб регулювання зазору в конічних роликових підшипниках, що включає установку зовнішніх обойм підшипників у корпусі й фіксацію внутрішніх обойм підшипників на валу за допомогою упорних плоских шайб, який відрізняється тим, що для забезпечення зазору фіксованої величини між роликами й обоймами підшипників перед регулюванням підшипників у зазор між валом й упорною шайбою встановлюють дистанційні втулки, висота яких перевищує величину мінімально можливого зазору між торцем вала й упорною шайбою на величину необхідного осьового зазору в підшипниках.
2. Спосіб за п. 1, який відрізняється тим, що після утяжки підшипників до зникнення зазору між їхніми роликами й обоймами вимірюють величину мінімально можливого зазору між торцем вала й упорною шайбою, з урахуванням зроблених вимірів і необхідного осьового зазору в підшипниках, по вимірах виготовляють дистанційні втулки, установлюють їх, а потім роблять регулювання зазору в підшипниках.
Текст

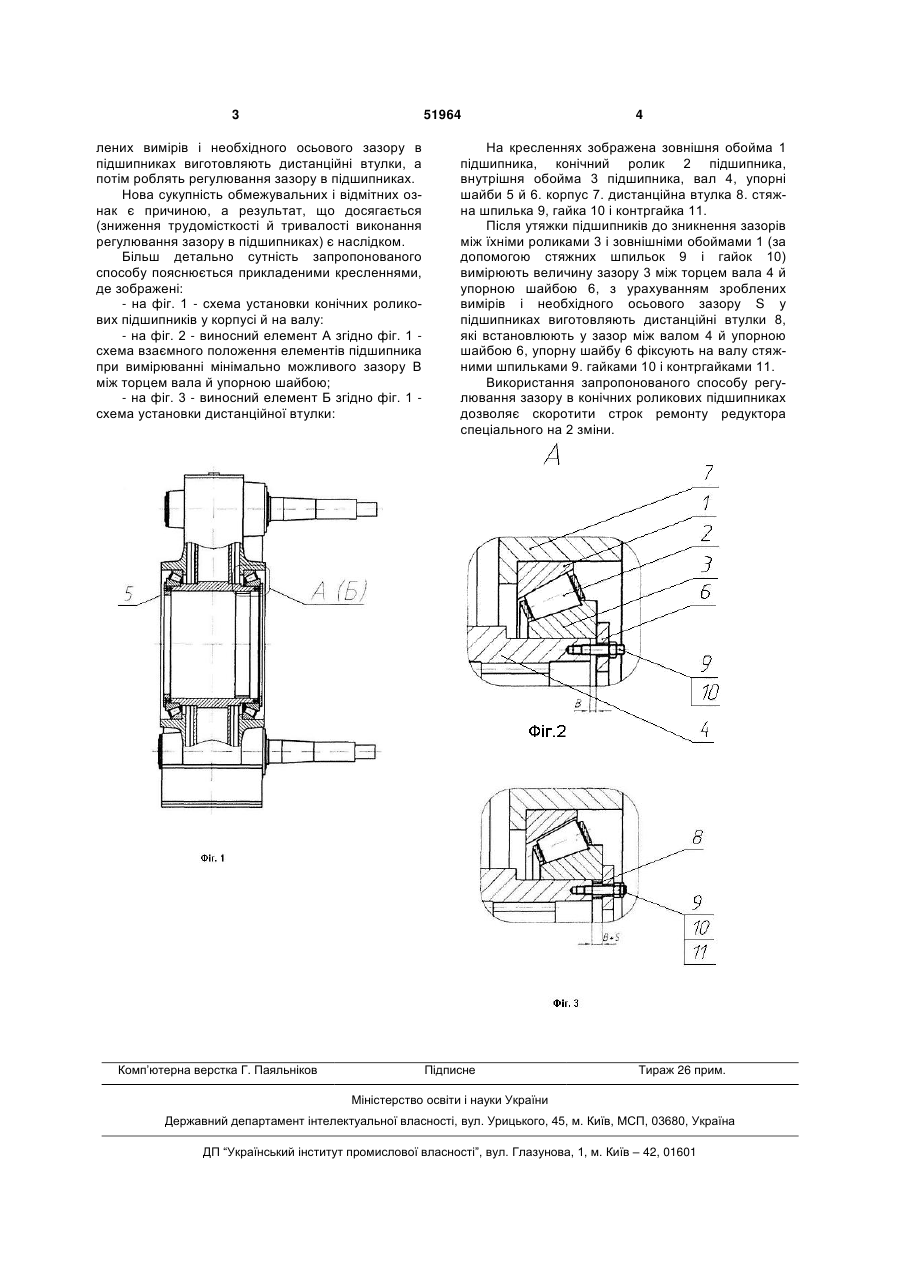

1. Спосіб регулювання зазору в конічних роликових підшипниках, що включає установку зовнішніх обойм підшипників у корпусі й фіксацію внутрішніх обойм підшипників на валу за допомогою упорних плоских шайб, який відрізняється тим, що для забезпечення зазору фіксованої величини 3 51964 лених вимірів і необхідного осьового зазору в підшипниках виготовляють дистанційні втулки, а потім роблять регулювання зазору в підшипниках. Нова сукупність обмежувальних і відмітних ознак є причиною, а результат, що досягається (зниження трудомісткості й тривалості виконання регулювання зазору в підшипниках) є наслідком. Більш детально сутність запропонованого способу пояснюється прикладеними кресленнями, де зображені: - на фіг. 1 - схема установки конічних роликових підшипників у корпусі й на валу: - на фіг. 2 - виносний елемент А згідно фіг. 1 схема взаємного положення елементів підшипника при вимірюванні мінімально можливого зазору В між торцем вала й упорною шайбою; - на фіг. 3 - виносний елемент Б згідно фіг. 1 схема установки дистанційної втулки: Комп’ютерна верстка Г. Паяльніков 4 На кресленнях зображена зовнішня обойма 1 підшипника, конічний ролик 2 підшипника, внутрішня обойма 3 підшипника, вал 4, упорні шайби 5 й 6. корпус 7. дистанційна втулка 8. стяжна шпилька 9, гайка 10 і контргайка 11. Після утяжки підшипників до зникнення зазорів між їхніми роликами 3 і зовнішніми обоймами 1 (за допомогою стяжних шпильок 9 і гайок 10) вимірюють величину зазору 3 між торцем вала 4 й упорною шайбою 6, з урахуванням зроблених вимірів і необхідного осьового зазору S у підшипниках виготовляють дистанційні втулки 8, які встановлюють у зазор між валом 4 й упорною шайбою 6, упорну шайбу 6 фіксують на валу стяжними шпильками 9. гайками 10 і контргайками 11. Використання запропонованого способу регулювання зазору в конічних роликових підшипниках дозволяє скоротити строк ремонту редуктора спеціального на 2 зміни. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
