Спосіб регулювання зазору в гідростатичному підшипнику

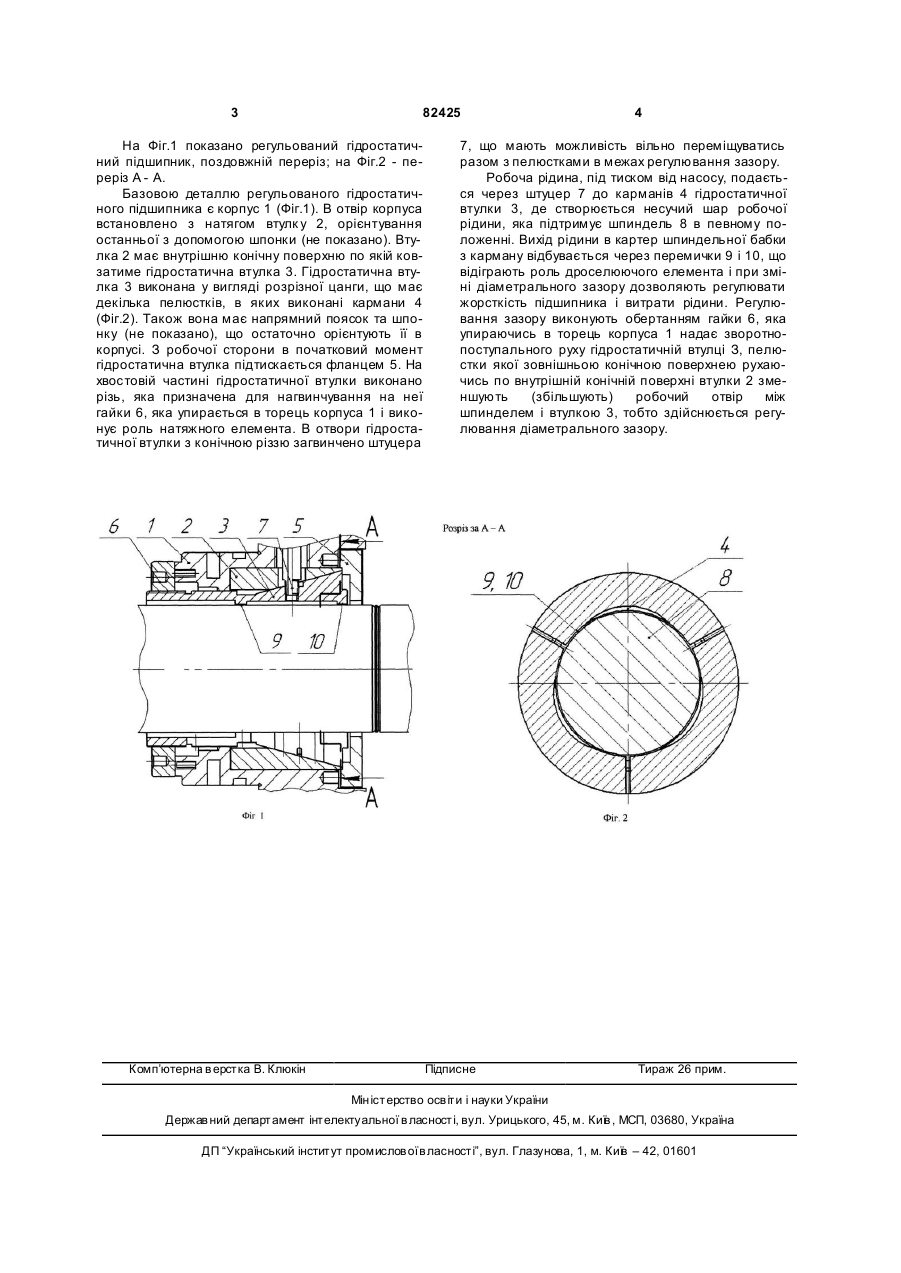

Спосіб регулювання зазору в радіальному гідростатичному підшипнику, що містить регульований дроселюючий елемент, який відрізняється тим, що діаметральний зазор регулюють шляхом зміни величини внутрішнього діаметра гідростатичної втулки підшипника, виконаної у вигляді розрізної цанги, яку здійснюють деформуванням її пелюсток, в кожній з яких виконано один робочий карман, а в кармани підводиться рідина від насоса через штуцери, що мають можливість переміщуватись разом з пелюстками в процесі регулювання зазору. Винахід відноситься до машинобудування, а саме до гідростатичних опор ковзання, призначених для сприймання знакозмінного навантаження. Відомо спосіб регулювання рівномірності зазору в гідростатичному підшипнику шляхом зміни пропускної здатності вхідних дроселів [а.с. СССР №740987, кл. F16С 32/06, 1980]. Пропускну здатність змінюють методом чеканки при подачі робочого тиску через технологічний штуцер, в якому попередньо встановлюється дросель, пропускну здатність якого необхідно змінити. Недоліком такого способу є низька ефективність в умовах знакозмінних навантажень за рахунок необхідності заміни вхідних дроселів та збільшення трудомісткості процесу налагодження. В описанні конструкції гідростатичного підшипника [Романтеев А.В. Высокоскоростные гидростатические подшипники с щелевым дросселированием. - Сб. «Металлорежущие станки и автоматические линии», М., НИИМАШ, 1974, №7], регулювання величини зазору також пропонується за рахунок зміни витрати рідини в карманах опори за допомогою регульованих вхідних дроселів. Гідростатична втулка має конічну поверхню на якій виконано дроселюючи елементи та отвори для підводу рідини. На втулк у встановлюється кільце, що має внутрішню конічну поверхню з порожнинами, кількість яких дорівнює кількості карманів підшипника. Кільце підтискається за допомогою гайки. Регулювання дроселів відбувається за рахунок повороту кільця з порожнинами на конічній поверхні, таким чином змінюється величина дроселюючої щілини і відповідно витрата рідини. Недоліком такого способу є те, що регулювання здійснюється шляхом зміни витрати рідини, а величина діаметру гідростатичної втулки залишається незмінною, що виключає можливість компенсації впливу похибки форми шийок вала на точність обробки. Для забезпечення можливості регулювання жорсткості, витрати рідини та з метою компенсації впливу по хибки форми шийок вала на точність обробки, гідростатична втулка виконана у вигляді розрізної цанги з кутом нахилу рухомої частини 15, в кожному пелюстку якої виконані кармани з отворами під штуцера, які мають можливість переміщуватись в межах регулювання зазору і слугують для підводу рідини від насосу. При деформуванні цанга дозволяє регулювати діаметральний зазор з утворенням біля кожного карману несучого масляного шару. (19) UA (11) 82425 (13) C2 (21) a200607254 (22) 30.06.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) САХНО ЮРІЙ ОЛЕКСІЙОВИЧ, U A, ФЕДОРИНЕНКО ДМИТРО ЮРІЙОВИЧ, U A, БОЙКО СЕРГІЙ ВАСИЛЬОВИЧ, UA, ВОЛИК ВІКТОР СЕРГІЙОВИЧ, UA (73) ЧЕРНІГІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA (56) SU 740987, 15.06.1980 SU 1361395 A1, 23.12.1987 SU 1588933 A1, 30.08.1990 SU 544784, 30.01.1977 SU 529310, 25.09.1976 3 82425 На Фіг.1 показано регульований гідростатичний підшипник, поздовжній переріз; на Фіг.2 - переріз А - А. Базовою деталлю регульованого гідростатичного підшипника є корпус 1 (Фіг.1). В отвір корпуса встановлено з натягом втулк у 2, орієнтування останньої з допомогою шпонки (не показано). Втулка 2 має внутрішню конічну поверхню по якій ковзатиме гідростатична втулка 3. Гідростатична втулка 3 виконана у вигляді розрізної цанги, що має декілька пелюстків, в яких виконані кармани 4 (Фіг.2). Також вона має напрямний поясок та шпонку (не показано), що остаточно орієнтують її в корпусі. З робочої сторони в початковий момент гідростатична втулка підтискається фланцем 5. На хвостовій частині гідростатичної втулки виконано різь, яка призначена для нагвинчування на неї гайки 6, яка упирається в торець корпуса 1 і виконує роль натяжного елемента. В отвори гідростатичної втулки з конічною різзю загвинчено штуцера Комп’ютерна в ерстка В. Клюкін 4 7, що мають можливість вільно переміщуватись разом з пелюстками в межах регулювання зазору. Робоча рідина, під тиском від насосу, подається через штуцер 7 до карманів 4 гідростатичної втулки 3, де створюється несучий шар робочої рідини, яка підтримує шпиндель 8 в певному положенні. Вихід рідини в картер шпиндельної бабки з карману відбувається через перемички 9 і 10, що відіграють роль дроселюючого елемента і при зміні діаметрального зазору дозволяють регулювати жорсткість підшипника і витрати рідини. Регулювання зазору виконують обертанням гайки 6, яка упираючись в торець корпуса 1 надає зворотнопоступального руху гідростатичній втулці З, пелюстки якої зовнішньою конічною поверхнею рухаючись по внутрішній конічній поверхні втулки 2 зменшують (збільшують) робочий отвір між шпинделем і втулкою 3, тобто здійснюється регулювання діаметрального зазору. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
