Пристрій для електротерапії

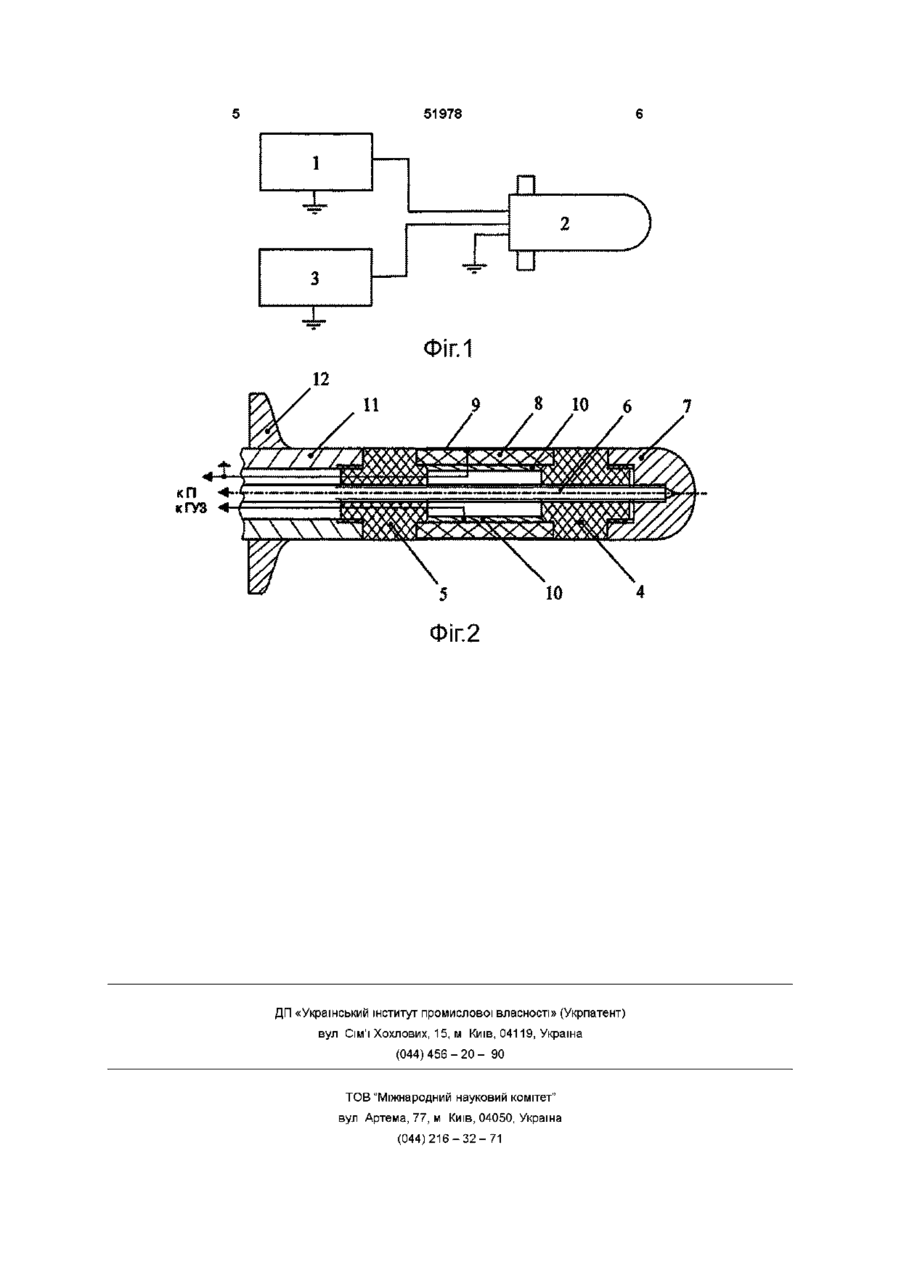

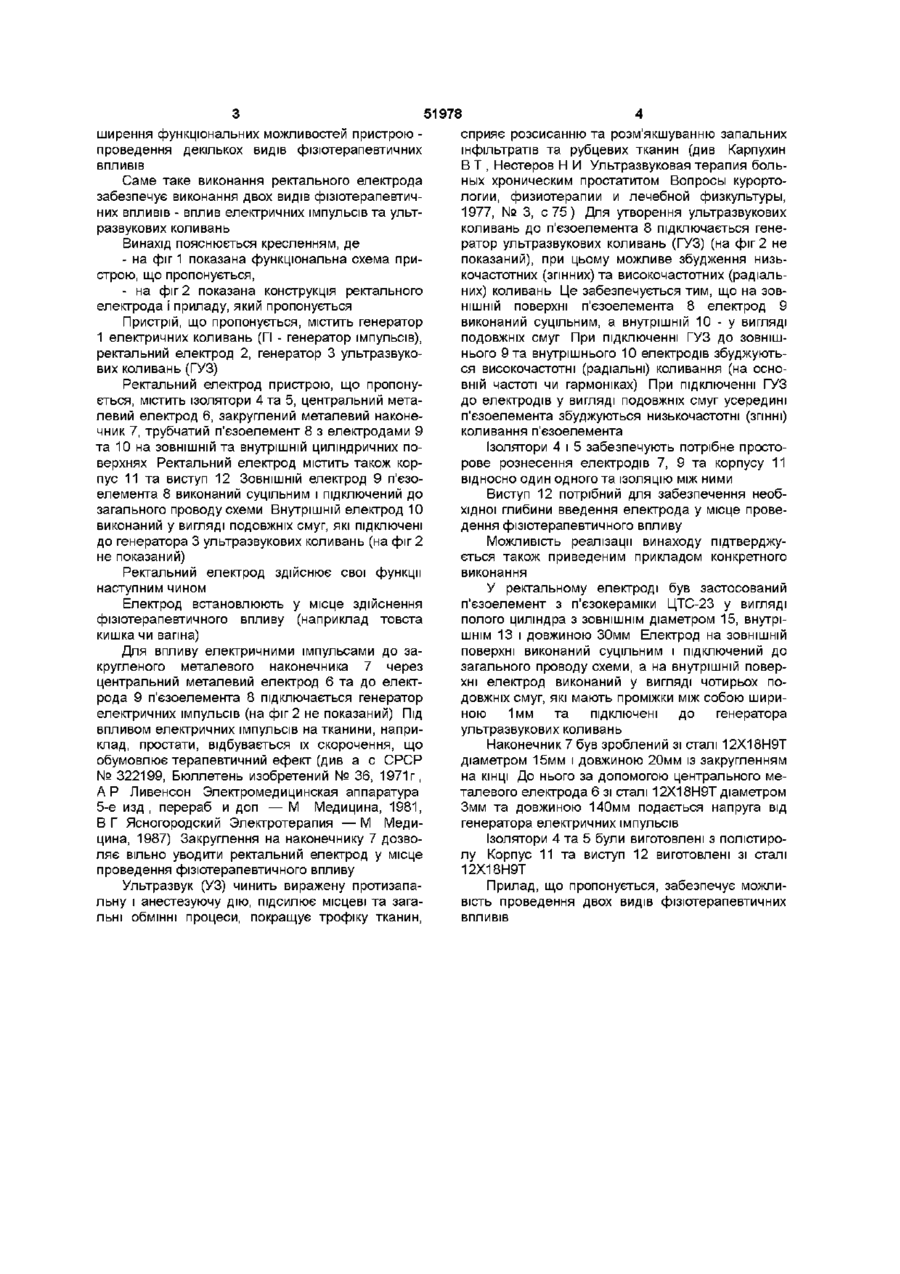

Пристрій для електротерапії, який містить генератор електричних коливань та ректальний електрод для підведення електричних коливань до тіла пацієнта, який відрізняється тим, що пристрій обладнаний генератором ультразвукових коливань, а ректальний електрод містить два ізолятори, центральний металевий електрод, який підключений до генератора електричних імпульсів, закруглений металевий наконечник, який з'єднаний з центральним металевим електродом, трубчатий п'єзоелемент з електродами на циліндричних поверхнях, причому ЗОВНІШНІЙ електрод п'єзоелемента виконаний суцільним і підключений до загального проводу схеми, а внутрішній електрод виконаний у вигляді подовжніх смуг, які підключені до генератора ультразвукових коливань Винахід належить до медичної техніки, зокрема, до фізіотерапевтичного обладнання, а саме, до приладів для комплексної електротерапії, і може бути використаний для ректальної та вапнальноі фізіотерапії Відомий прилад для електротерапії за авт св СРСР № 205979 (кп A61N 1/04, Бюллетень изобретений, № 18, 1976), який містить ректальний електрод з корпусом з діелектрика з закругленим робочим кінцем, металевий стержень та пристрій підведення електричної напруги Недоліком цього пристрою є неможливість здійснення декількох видів фізіотерапевтичних пу ВПЛИВІВ Відомий також пристрій для електротерапії за авт св СРСР № 325019 (кл A61N 1/04, Бюллетень изобретений, № 3, 1972), який містить генератор електричних коливань та ректальний електрод для підведення електричних коливань до тіла пацієнта, при цьому ректальний електрод містить два ізолятори, центральний металевий електрод, який підключений до генератора електричних коливань, матерчату прокладку, знімальний кожух, а також пристрій для підведення електричного сигналу до електрода Недоліком цього пристрою є неможливість здійснення декількох видів фізіотерапевтичних ВПЛИВІВ Вказаний пристрій найбільш близький до того, про який заявляється, і вибраний в якості прототи В основу винаходу поставлена задача удосконалення пристрою для електротерапії шляхом обладнання його ще одним електродом у вигляді п'єзоелемента з суцільним ЗОВНІШНІМ та внутрішнім у вигляді подовжніх смуг електродами, які підключені до генератора ультразвукових коливань, що дозволяє здійснювати два види фізіотерапевтичних впливів Пристрій містить генератор електричних коливань та ректальний електрод для підведення електричних коливань до тіла пацієнта Пристрій, що пропонується, відрізняється від прототипу тим, що пристрій обладнаний генератором ультразвукових коливань, а ректальний електрод містить два ізолятора, центральний металевий електрод, який підключений до генератору електричних імпульсів, закруглений металевий наконечник, який з'єднаний з центральним металевим електродом, трубчатий п'єзоелемент з електродами на циліндричних поверхнях, причому ЗОВНІШНІЙ електрод п'єзоелемента виконаний суцільним і підключений до загального проводу схеми, а внутрішній електрод виконаний у вигляді подовжніх смуг, які підключені до генератора ультразвукових коливань Кожна з вказаних ВІДМІННИХ ознак є необхідною, а всі разом - достатніми для досягнення технічного результату Технічним результатом цього винаходу є роз 00 ю 51978 ширення функціональних можливостей пристрою проведення декількох видів фізіотерапевтичних ВПЛИВІВ Саме таке виконання ректального електрода забезпечує виконання двох видів фізіотерапевтичних впливів - вплив електричних імпульсів та ультразвукових коливань Винахід пояснюється кресленням, де - на фіг 1 показана функціональна схема пристрою, що пропонується, - на фіг 2 показана конструкція ректального електрода і приладу, який пропонується Пристрій, що пропонується, містить генератор 1 електричних коливань (П - генератор імпульсів), ректальний електрод 2, генератор 3 ультразвукових коливань (ГУЗ) Ректальний електрод пристрою, що пропонується, містить ізолятори 4 та 5, центральний металевий електрод 6, закруглений металевий наконечник 7, трубчатий п'єзоелемент 8 з електродами 9 та 10 на ЗОВНІШНІЙ та внутрішній циліндричних поверхнях Ректальний електрод містить також корпус 11 та виступ 12 ЗОВНІШНІЙ електрод 9 п'єзоелемента 8 виконаний суцільним і підключений до загального проводу схеми Внутрішній електрод 10 виконаний у вигляді подовжніх смуг, які підключені до генератора 3 ультразвукових коливань (на фіг 2 не показаний) Ректальний електрод здійснює свої функції наступним чином Електрод встановлюють у місце здійснення фізіотерапевтичного впливу (наприклад товста кишка чи вапна) Для впливу електричними імпульсами до закругленого металевого наконечника 7 через центральний металевий електрод 6 та до електрода 9 п'єзоелемента 8 підключається генератор електричних імпульсів (на фіг 2 не показаний) Під впливом електричних імпульсів на тканини, наприклад, простати, відбувається їх скорочення, що обумовлює терапевтичний ефект (див а с СРСР № 322199, Бюллетень изобретений № 36, 1971г, А Р Ливенсон Электромедицинская аппаратура 5-е изд , перераб и доп — М Медицина, 1981, В Г Ясногородский Электротерапия — М Медицина, 1987) Закруглення на наконечнику 7 дозволяє вільно уводити ректальний електрод у місце проведення фізіотерапевтичного впливу Ультразвук (УЗ) чинить виражену протизапальну і анестезуючу дію, підсилює місцеві та загальні обмінні процеси, покращує трофіку тканин, сприяє розсисанню та розмякшуванню запальних інфільтратів та рубцевих тканин (див Карпухин В Т , Нестеров Н И Ультразвуковая терапия больных хроническим простатитом Вопросы курортологии, физиотерапии и лечебной физкультуры, 1977, № 3, с 75) Для утворення ультразвукових коливань до п'єзоелемента 8 підключається генератор ультразвукових коливань (ГУЗ) (на фіг 2 не показаний), при цьому можливе збудження низькочастотних (згінних) та високочастотних (радіальних) коливань Це забезпечується тим, що на ЗОВНІШНІЙ поверхні п'єзоелемента 8 електрод 9 виконаний суцільним, а внутрішній 10 - у вигляді подовжніх смуг При підключенні ГУЗ до зовнішнього 9 та внутрішнього 10 електродів збуджуються високочастотні (радіальні) коливання (на основній частоті чи гармоніках) При підключенні ГУЗ до електродів у вигляді подовжніх смуг усередині п'єзоелемента збуджуються низькочастотні (ЗГІННІ) коливання п'єзоелемента Ізолятори 4 і 5 забезпечують потрібне просторове рознесення електродів 7, 9 та корпусу 11 відносно один одного та ІЗОЛЯЦІЮ МІЖ НИМИ Виступ 12 потрібний для забезпечення необхідної глибини введення електрода у місце проведення фізіотерапевтичного впливу Можливість реалізації винаходу підтверджується також приведеним прикладом конкретного виконання У ректальному електроді був застосований п'єзоелемент з п'єзокераміки ЦТС-23 у вигляді полого циліндра з ЗОВНІШНІМ діаметром 15, внутрішнім 13 і довжиною 30мм Електрод на ЗОВНІШНІЙ поверхні виконаний суцільним і підключений до загального проводу схеми, а на внутрішній поверхні електрод виконаний у вигляді чотирьох подовжніх смуг, які мають проміжки між собою шириною 1 мм та підключені до генератора ультразвукових коливань Наконечник 7 був зроблений зі сталі 12Х18Н9Т діаметром 15мм і довжиною 20мм із закругленням на КІНЦІ До нього за допомогою центрального металевого електрода 6 зі сталі 12Х18Н9Т діаметром Змм та довжиною 140мм подається напруга від генератора електричних імпульсів Ізолятори 4 та 5 були виготовлені з полістиролу Корпус 11 та виступ 12 виготовлені зі сталі 12Х18Н9Т Прилад, що пропонується, забезпечує можливість проведення двох видів фізіотерапевтичних ВПЛИВІВ 51978 1 п -L 2 u 3 J_ ФІГ.1 8 10 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
