Підбирач стрічки льону з притискачем

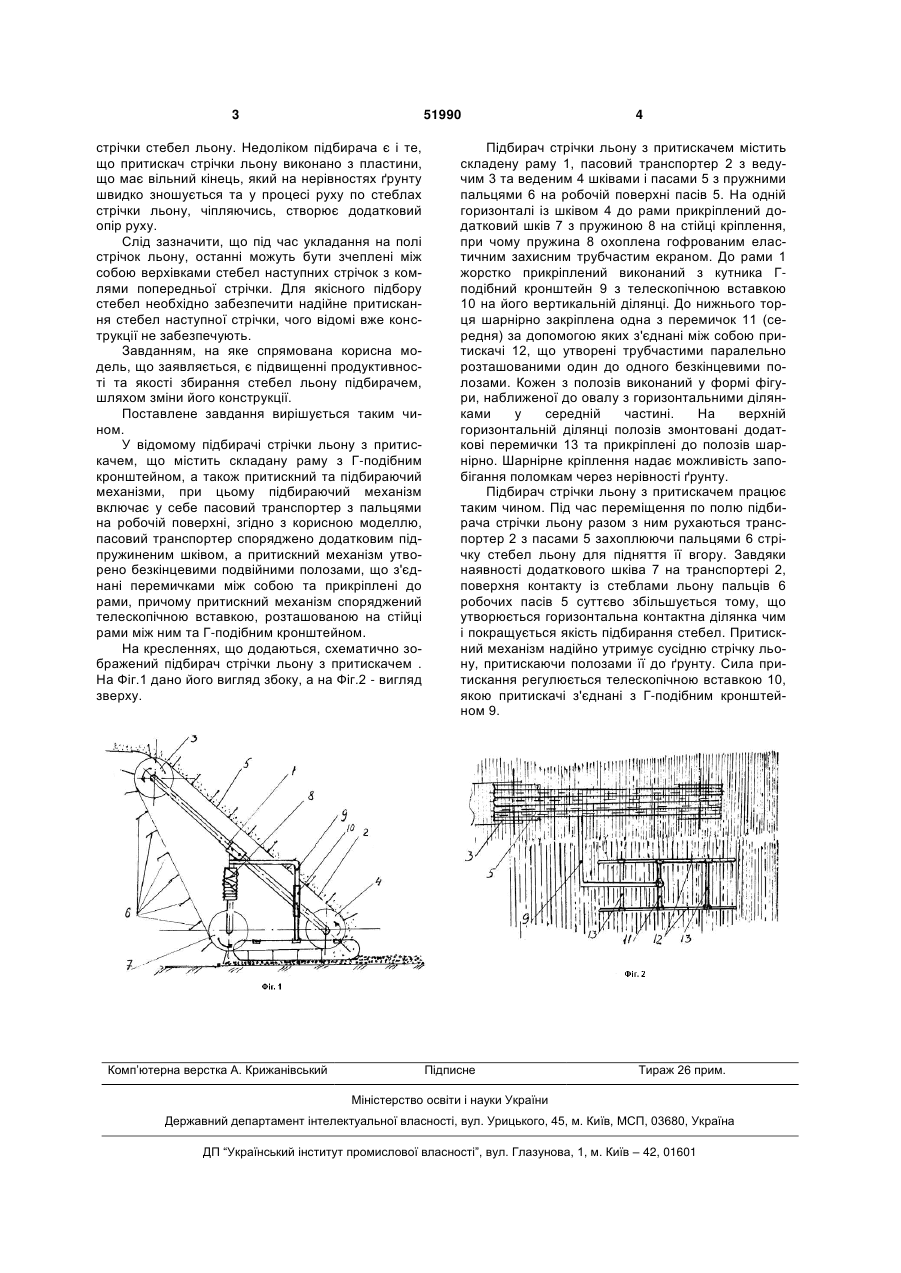

Підбирач стрічки льону з притискачем, що містить складану раму з Г-подібним кронштейном, 3 51990 стрічки стебел льону. Недоліком підбирача є і те, що притискач стрічки льону виконано з пластини, що має вільний кінець, який на нерівностях ґрунту швидко зношується та у процесі руху по стеблах стрічки льону, чіпляючись, створює додатковий опір руху. Слід зазначити, що під час укладання на полі стрічок льону, останні можуть бути зчеплені між собою верхівками стебел наступних стрічок з комлями попередньої стрічки. Для якісного підбору стебел необхідно забезпечити надійне притискання стебел наступної стрічки, чого відомі вже конструкції не забезпечують. Завданням, на яке спрямована корисна модель, що заявляється, є підвищенні продуктивності та якості збирання стебел льону підбирачем, шляхом зміни його конструкції. Поставлене завдання вирішується таким чином. У відомому підбирачі стрічки льону з притискачем, що містить складану раму з Г-подібним кронштейном, а також притискний та підбираючий механізми, при цьому підбираючий механізм включає у себе пасовий транспортер з пальцями на робочій поверхні, згідно з корисною моделлю, пасовий транспортер споряджено додатковим підпружиненим шківом, а притискний механізм утворено безкінцевими подвійними полозами, що з'єднані перемичками між собою та прикріплені до рами, причому притискний механізм споряджений телескопічною вставкою, розташованою на стійці рами між ним та Г-подібним кронштейном. На кресленнях, що додаються, схематично зображений підбирач стрічки льону з притискачем . На Фіг.1 дано його вигляд збоку, а на Фіг.2 - вигляд зверху. Комп’ютерна верстка А. Крижанівський 4 Підбирач стрічки льону з притискачем містить складену раму 1, пасовий транспортер 2 з ведучим 3 та веденим 4 шківами і пасами 5 з пружними пальцями 6 на робочій поверхні пасів 5. На одній горизонталі із шківом 4 до рами прикріплений додатковий шків 7 з пружиною 8 на стійці кріплення, при чому пружина 8 охоплена гофрованим еластичним захисним трубчастим екраном. До рами 1 жорстко прикріплений виконаний з кутника Гподібний кронштейн 9 з телескопічною вставкою 10 на його вертикальній ділянці. До нижнього торця шарнірно закріплена одна з перемичок 11 (середня) за допомогою яких з'єднані між собою притискачі 12, що утворені трубчастими паралельно розташованими один до одного безкінцевими полозами. Кожен з полозів виконаний у формі фігури, наближеної до овалу з горизонтальними ділянками у середній частині. На верхній горизонтальній ділянці полозів змонтовані додаткові перемички 13 та прикріплені до полозів шарнірно. Шарнірне кріплення надає можливість запобігання поломкам через нерівності ґрунту. Підбирач стрічки льону з притискачем працює таким чином. Під час переміщення по полю підбирача стрічки льону разом з ним рухаються транспортер 2 з пасами 5 захоплюючи пальцями 6 стрічку стебел льону для підняття її вгору. Завдяки наявності додаткового шківа 7 на транспортері 2, поверхня контакту із стеблами льону пальців 6 робочих пасів 5 суттєво збільшується тому, що утворюється горизонтальна контактна ділянка чим і покращується якість підбирання стебел. Притискний механізм надійно утримує сусідню стрічку льону, притискаючи полозами її до ґрунту. Сила притискання регулюється телескопічною вставкою 10, якою притискачі з'єднані з Г-подібним кронштейном 9. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
