Однофазний асинхронний електродвигун з екранованими полюсами

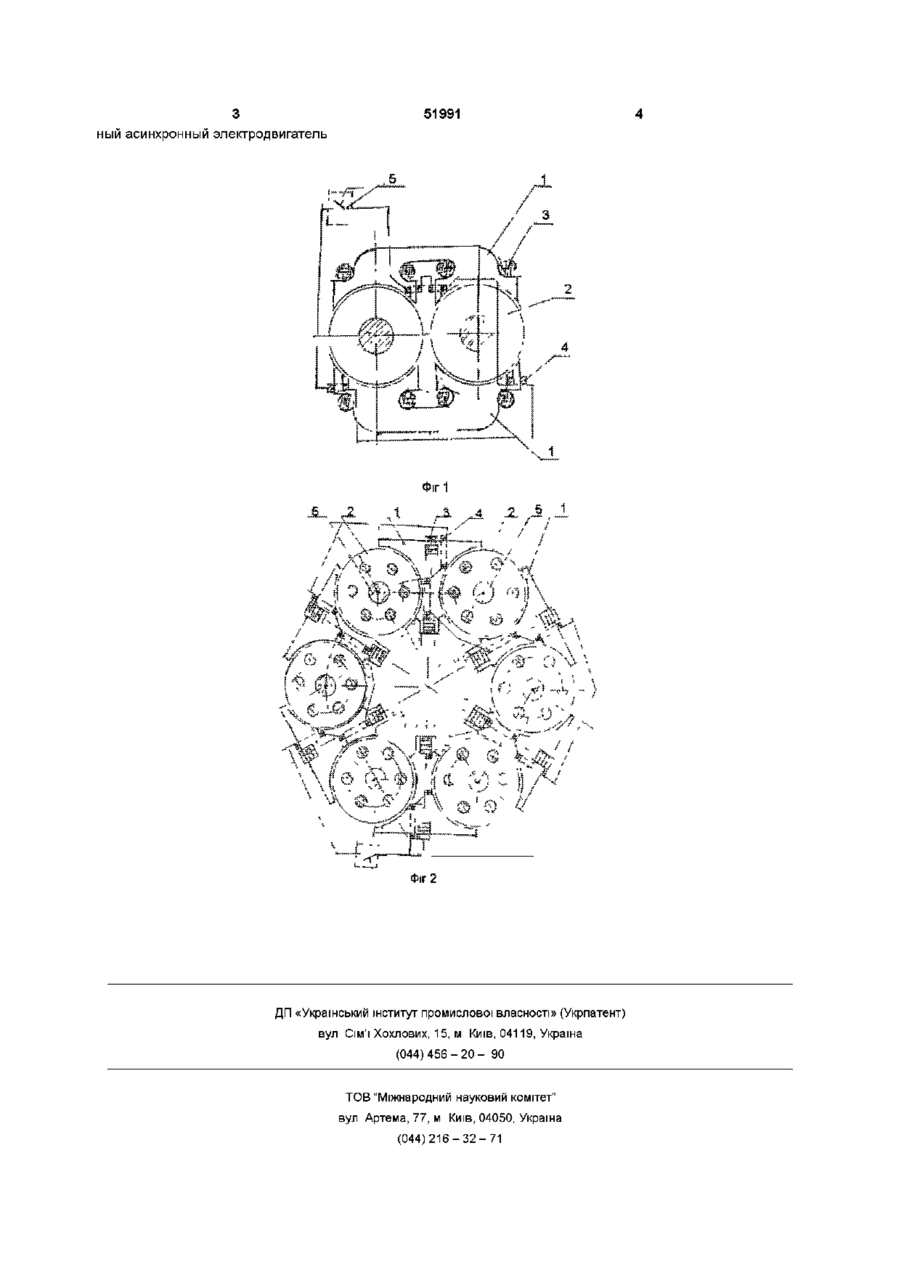

Однофазний асинхронний елеісгродвигун з екранованими полюсами, який відрізняється тим, що короткозамкнену обмотку полюсів після запуску і розгону двигуна розмикають за допомогою реле Винахід відноситься до електротехніки, а саме до однофазних асинхронних електродвигунів Відомий асинхронний електродвигун з екранірованими полюсами статора Див, наприклад [1, с 95] Недоліком вказаного двигуна є низький коефіцієнт корисної дм(ККД) Відомий багатороторний асинхронний електродвигун з екранованими полюсами статора, див наприклад [2] Недоліком вказаного електродвигуна також є низький ККД Низький ККД однофазних асинхронних електродвигунів з екранованими полюсами пояснюється тим, що в короткозамкненій обмотці полюса у період роботи двигуна виділяються дуже великі витрати електроенергії Завданням винаходу є підвищення ККД Поставлене завдання вирішується тим, що короткозамкнена обмотка полюсів після запуску і розгону двигуна розмикається за допомогою реле Зіставлений аналіз пристрою, що заявляється, з відомими у даній галузі, у тому числі з прототипом, показує на суттєві переваги однофазного асинхронного електродвигуна з екранірованими полюсами, у якого короткозамкнені обмотки полюсів розмикаються після запуску і розгону двигуна за допомогою реле, завдяки тому, що у прототипа втрати енергії у екрануючій обмотці продовжуються весь час у період роботи двигуна і ще додатково гріють двигун, а у заявляемого ці втрати відсутні і одночасно відсутній і нагрів двигуна від цих втрат Робота пристрою пояснюється кресленнями, де на фіг 1 зображений поперечний переріз електродвигуна з двома роторами Але роторів може бути як один, так і більше, ніж 2 Так, на фіг 2 пока зано двигун з шістьма роторами Однофазний асинхронний електродвигун з короткозамкненим ротором і екранізованими полюсами складається з магнітопроводів статора 1, короткозамкнених роторів 2, робочих обмоток статора 3, екраніруючих короткозамкнених обмоток статора 3, екраніруючих короткозамкнених обмоток 4, послідовно з'єднаних між, собою, і реле 5 Електродвигун працює наступним чином При поданні живлення на робочу обмотку З, з'являється струм, який створює магнітний потік Цей потік збуджує електрорушійну силу у екрануючих обмотках 4, через яку почне протікати струм, оскільки обмотка 4 короткозамкнена Магнітний потік, створюваний цим струмом, разом з магнітним потоком, створюваним обмотками 3, збуджують обертаюче еліптичне магнітне поле, завдяки чому почнуть обертатися ротори 2 Коли ротори досягнуть номінальної швидкості обертання, реле 5 розімкнеться, ланцюг тока екранізуючих обмоток розірветься, а двигун продовжить обертання з номінальною частотою Найбільш проста схема буде, якщо реле буде реле часу, яке замикається після зниження живлення двигуна Запропонована електрична машина технічно застосована, тому що може бути виготовлена з відомих матеріалів і за відомими технологіями Виготовлений дослідний зразок однофазного асинхронного електродвигуна з екранізованими полюсами пройшов іспити у лабораторних умовах і показав позитивні результати Джерела інформації 1 Юферов Ф М Электрические машины автоматических устройств Изд 2-е - М Высш шк, 1988 -478с ил 2 Авторское свидетельство СССР №1676013, А1, М кп НО2К 16/00 Многороторный однофаз ю 51991 ныи асинхронный злеісгродвигатель ФІГ і Ні 1 \ */*Ц ~\J **/ 1 \4 \ Ц f - ' \\l *% ^ f tv4 /7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
