Асинхронний трифазний електродвигун
Номер патенту: 4695
Опубліковано: 28.12.1994
Автори: Панченко Володимир Вікторович, Панченко Віктор Іванович
Формула / Реферат
Асинхронный трехфазный электродвигатель со статором, содержащим 12Р аксиально расположенных зубцов, выполненных в виде пакетов, концы которых в радиальном направлении образуют расточку статора и с одной стороны замкнуты кольцевым ярмом, фазные обмотки, состоящие из 2Р катушечных групп, отстоящих друг от друга на 180 электрических градусов и включенных между собой последовательно-встречно, причем катушки, образующие катушечные группы, соединены последовательно - согласно и размещены на рядом расположенных зубцах, отличающийся тем, что концы зубцов с другой стороны также замкнуты кольцевым ярмом, а катушечные группы каждой фазы выполнены из трех катушек, числа витков которых находятся в соотношении 4:7:4, где Р - число пар полюсов.
Текст

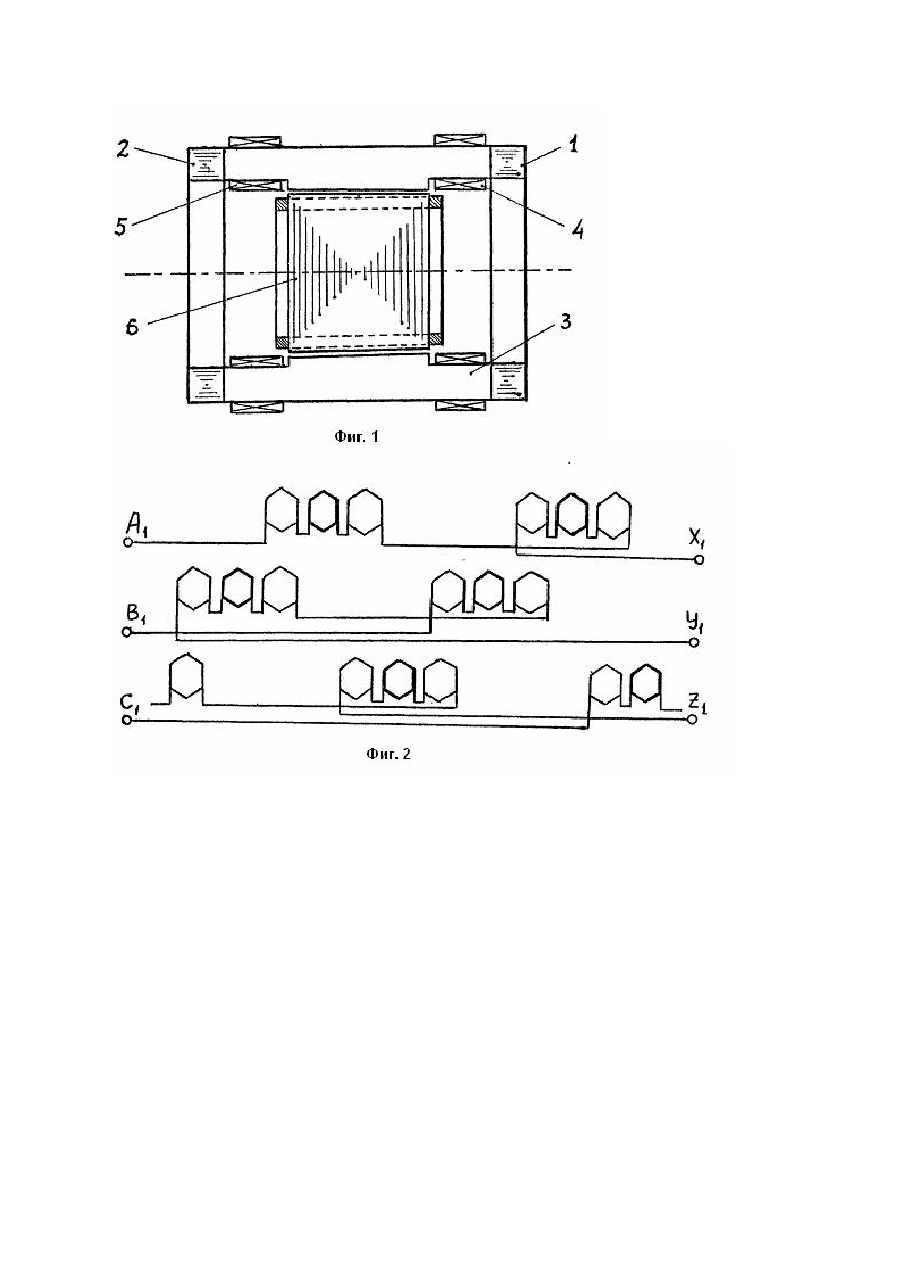

Изобретение относится к электромашиностроению, а именно, к асинхронным трехфазным двигателям с короткозамкнутыми или фазными роторами. Известен асинхронный трехфазный электродвигатель (1), статор которого содержит охваченные катушками фазных обмоток аксиально расположенные когтеобразные зубцы, выполненные в виде пакетов, концы которых с одной стороны образуют расточку статора, а с другой стороны замкнуты общим кольцевым ярмом. Каждая из фазных обмоток состоит из 2Р катушечных гр упп, отстоящих друг от друга на 180 электрических градусов и включенных между собой последовательно-встречно, где Р - число пар полюсов. Недостатком двигателя является то, что пространственное распределение магнитодвижущей силы (МДС) в воздушном зазоре заметно отличается синусоидального, что ухудшает энергетические показатели двигателя - уменьшает коэффициент полезного действия и снижает пусковой момент. Наиболее близким по технической сущности к заявляемому электродвигателю является трехфазный асинхронный двигатель (2) со статором, содержащим охваченные катушками фазных обмоток 12Р аксиально расположенных когтеобразных зубцов, выполненных в виде пакетов, концы которых с одной стороны образуют расточку статора, а с другой стороны замкнуты общим кольцевым ярмом. Фазные обмотки двигателя состоят из 2Р катушечных гр упп, отстоящи х друг от друга на 180 электрических градусов и включенных между собой последовательно-встречно, причем катушечные группы каждой фазы состоят из четырех катушек, Заключенных последовательно-согласно и размещенных на четырех рядом расположенных зубцах, при этом числа витков катушек находятся в соотношении 1:3, 3:1. К недостаткам этого двигателя относятся сложность конструкции, вызванная необходимостью выполнения катушечных гр упп из четырех катушек и размещением на одних и тех же зубцах катушек разных фаз, а также значительные амплитуды высших гармонических м.д.с., что обуславливает низкие энергетические показатели двигателя. В основу изобретения поставлена задача усовершенствования
ДивитисяДодаткова інформація
Назва патенту англійськоюAsynchronous three-phase electric motor
Автори англійськоюPanchenko Viktor Ivanovych, Panchenko Volodymyr Viktorovych
Назва патенту російськоюАсинхронный трехфазный электродвигатель
Автори російськоюПанченко Виктор Иванович, Панченко Владимир Викторович
МПК / Мітки
МПК: H02K 17/12
Мітки: асинхронний, електродвигун, трифазній
