Асинхронний двигун з екранованими полюсами

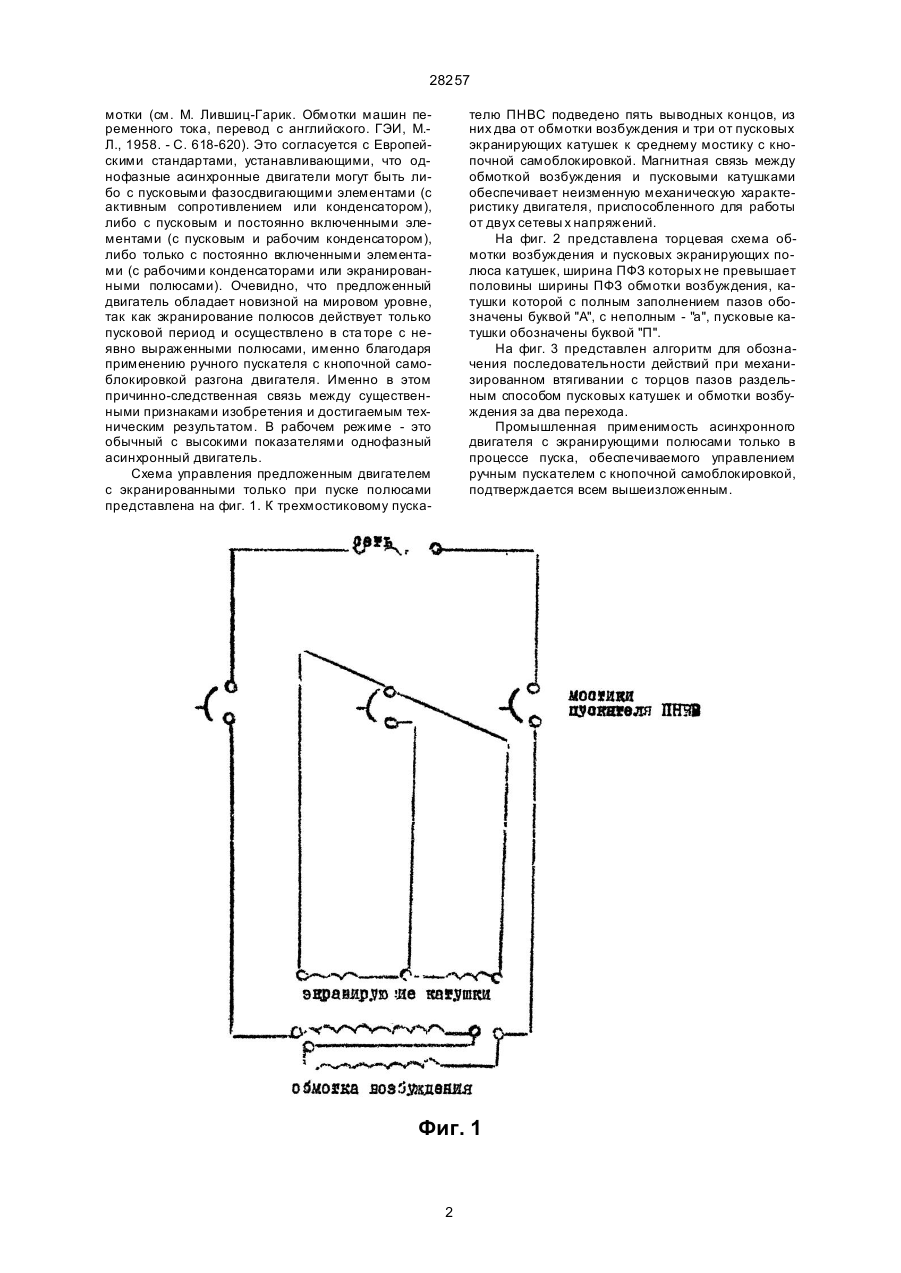

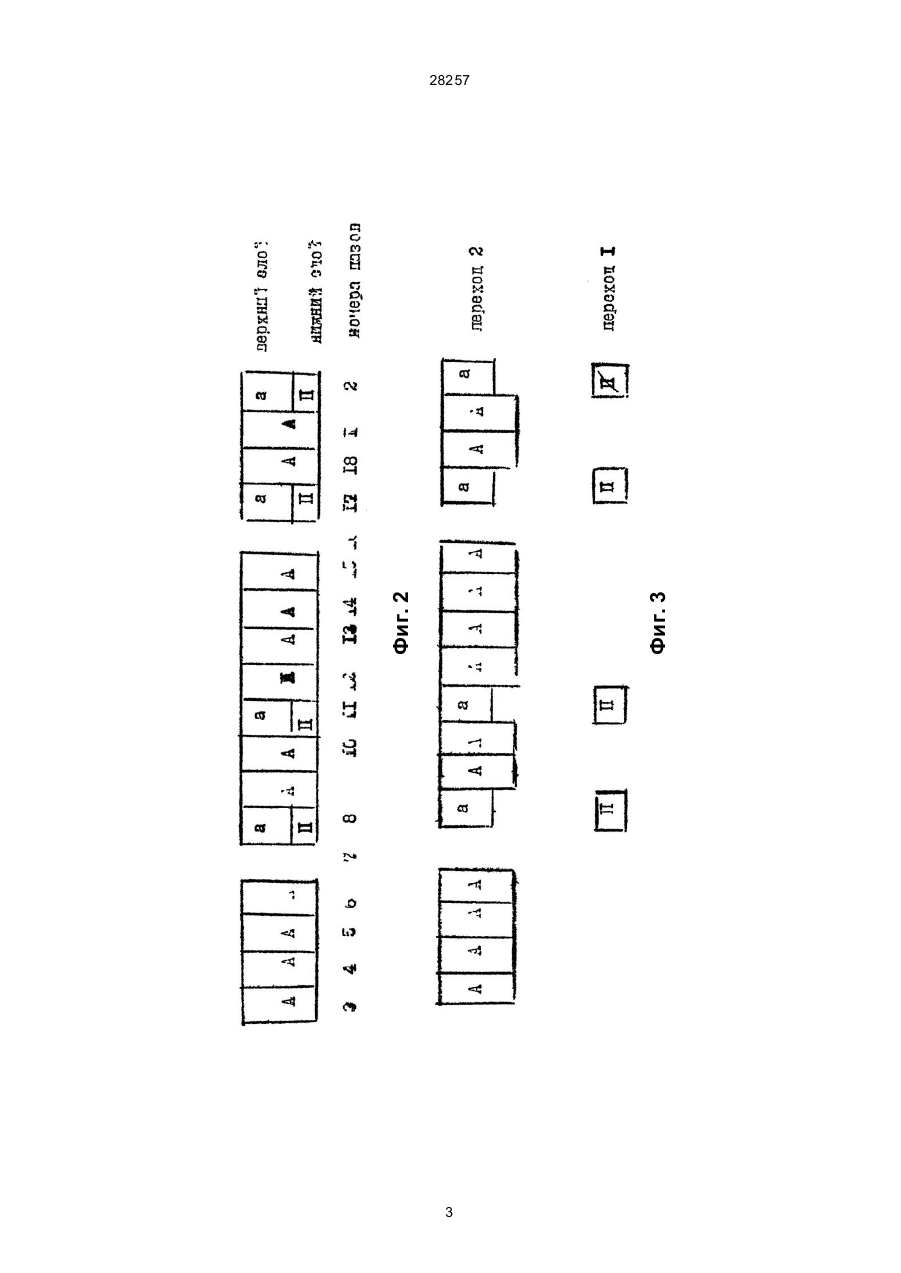

Асинхронный двигатель с экранированными полюсами, содержащий нереверсивный ротор в виде беличьей клетки, в статоре размещены однофазная обмотка возбуждения и частично охватывающие полюсы экранирующие медные короткозамкнутые витки, создающие при подключении обмотки возбуждения к сети два магнитных потока, сдвинутые во времени и в пространстве, обра 28257 мотки (см. М. Лившиц-Гарик. Обмотки машин переменного тока, перевод с английского. ГЭИ, М.Л., 1958. - С. 618-620). Это согласуется с Европейскими стандартами, устанавливающими, что однофазные асинхронные двигатели могут быть либо с пусковыми фазосдвигающими элементами (с активным сопротивлением или конденсатором), либо с пусковым и постоянно включенными элементами (с пусковым и рабочим конденсатором), либо только с постоянно включенными элементами (с рабочими конденсаторами или экранированными полюсами). Очевидно, что предложенный двигатель обладает новизной на мировом уровне, так как экранирование полюсов действует только пусковой период и осуществлено в ста торе с неявно выраженными полюсами, именно благодаря применению ручного пускателя с кнопочной самоблокировкой разгона двигателя. Именно в этом причинно-следственная связь между существенными признаками изобретения и достигаемым техническим результатом. В рабочем режиме - это обычный с высокими показателями однофазный асинхронный двигатель. Схема управления предложенным двигателем с экранированными только при пуске полюсами представлена на фиг. 1. К трехмостиковому пуска телю ПНВС подведено пять выводных концов, из них два от обмотки возбуждения и три от пусковых экранирующих катушек к среднему мостику с кнопочной самоблокировкой. Магнитная связь между обмоткой возбуждения и пусковыми катушками обеспечивает неизменную механическую характеристику двигателя, приспособленного для работы от двух сетевы х напряжений. На фиг. 2 представлена торцевая схема обмотки возбуждения и пусковых экранирующих полюса катушек, ширина ПФЗ которых не превышает половины ширины ПФЗ обмотки возбуждения, катушки которой с полным заполнением пазов обозначены буквой "А", с неполным - "а", пусковые катушки обозначены буквой "П". На фиг. 3 представлен алгоритм для обозначения последовательности действий при механизированном втягивании с торцов пазов раздельным способом пусковых катушек и обмотки возбуждения за два перехода. Промышленная применимость асинхронного двигателя с экранирующими полюсами только в процессе пуска, обеспечиваемого управлением ручным пускателем с кнопочной самоблокировкой, подтверждается всем вышеизложенным. Фиг. 1 2 Фиг. 3 Фиг. 2 28257 3 28257 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
