Умивальник-душ

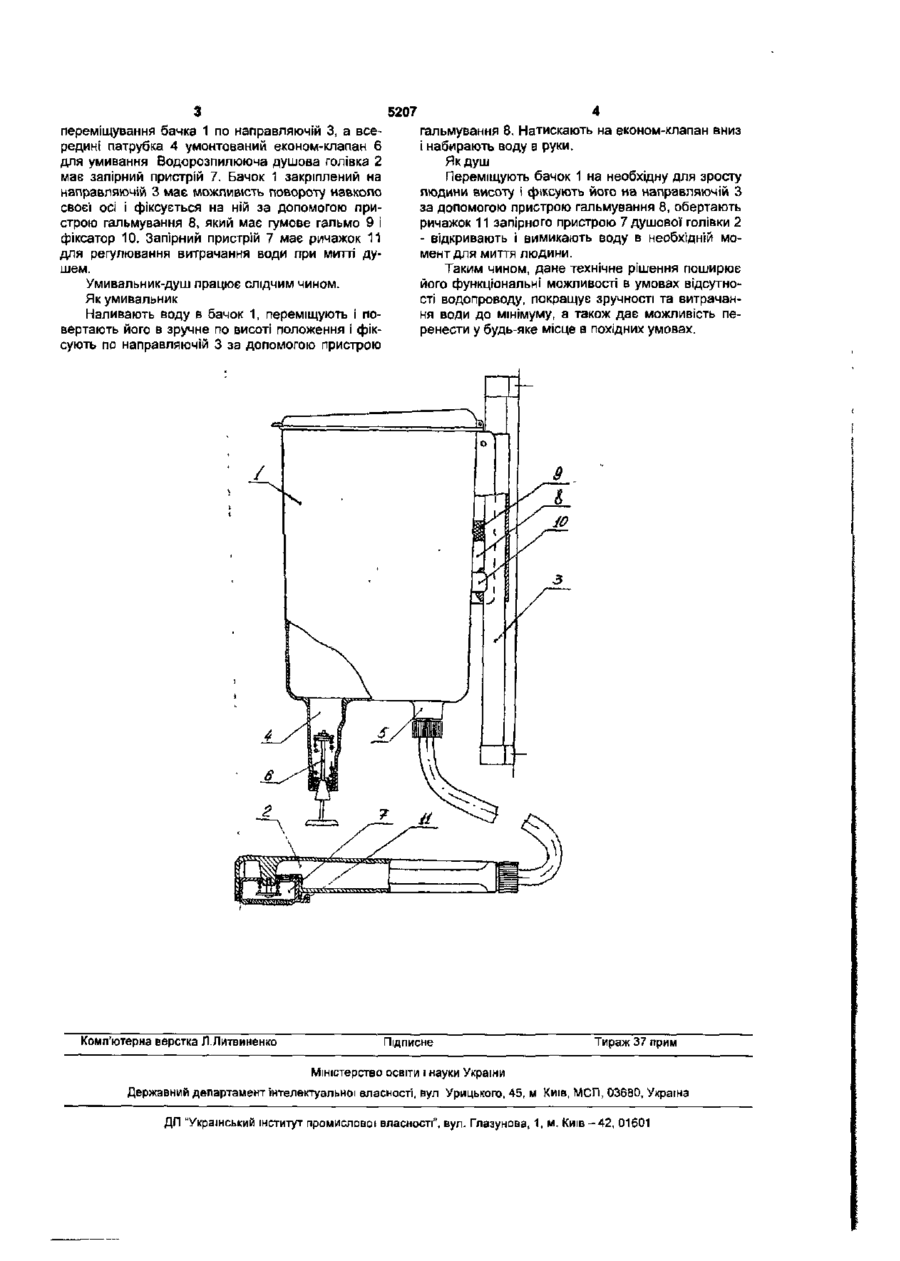

1. Умивальник-душ, що містить бачок для води, встановлений на напрямній, водорозпилювальну душову голівку зі шлангом, підімкнуту до патрубка бачка, який відрізняється тим, що бачок для води додатково оснащений патрубком для умивальника, який ззовні виконаний у вигляді руч ки для зручності переміщування бачка по напрямній, а всередині патрубка вмонтований економклапан для умивання, при цьому бачок для води закріплений на напрямній за допомогою пристрою гальмування, який спрацьовує від ваги бачка. 2. Умивальник-душ по п.1, який відрізняється тим, що водорозпилювальна душова головка має запірний пристрій. 3. Умивальник-душ по п.1, який відрізняється тим, що пристрій гальмування має гумове гальмо та фіксатор. Корисна модель відноситься до санітарної техніки і може бути використана в умовах відсутності водопровідної мережі. Відомий пристрій умивальник туристичний (див. патент Російської Федерації №2178664, МКВ А47К1/00, 2000), що включає ємність з отвором в нижній частині, стержень з наконечником на нижньому кінці і клапаном на верхньому кінці. Недоліком цього пристрою є відсутність душа і зручностей в користуванні умивальником. Найбільш близьким за технічною суттю є умивальник-душ (див. патент України №55203А, МКВ. А47К1/00; 4/00; 2002), що містить каркас, стаціонарний бачок для води з краном для умивання, водорозпилюючу душову голівку зі шлангом і блок помивочний, що включає раковину, піддон, ємність для води, що стікає, при цьому він додатково постачений підйомним бачком для прийняття душа, який встановлений на направляючій Недоліком цього пристрою є те, що через недостатнє конструктивне опрацювання вузлів бачка для води і кріплення до направляючої, не виключені повністю незручності при його використанні. В основу корисної" моделі поставлена задача створити такий умивальник-душ, який би виключав усі незручності, пов'язані з його застосуванням, а також скоротити витрату води до мінімуму і дозволяв користуватися в похідних умовах. Поставлена задача досягається тим, що умивальник-душ, що містить бачок для води, встановлений на направляючій, водорозпилюючу душову голівку зі шлангом підімкнуту до патрубка бачка, згідно корисної моделі, бачок для води додатково постачений патрубком для умивання, котрий ззовні виконаний у вигляді ручки для зручності переміщування бачка по направляючій, а всередині патрубка вмонтований економ-клапан для умивання, при цьому бачок для води закріплений на направляючій за допомогою пристрою гальмування, що має гумове гальмо та фіксатор і спрацьовує від ваги бачка, а водорозпилююча душова голівка має запірний пристрій. Виконання бачка для води з двома патрубками для умивання і прийняття душа робить пристрій конструктивно більш компактним та економним. Виконання кріплення бачка для води на направляючій за допомогою пристрою гальмування робить його підготовку більш швидкою та надійною Виконання водорозпилюючоі" душової голівки, що має запірний пристрій, який дає можливість регулювати за витрачанням води в процесі миття Виконання патрубка для умивання, який несе функцію ручки і включає економ-клапан, робить пристрій більш зручним і економічним. На фігурі зображений загальний вигляд умивальника-душа. Умивальник-душ складається з бачка 1 для води, водорозпилюючої душової голівки 2 та направляючої 3, при цьому бачок містить патрубок 4 для умивання і патрубок 5 для душа. Патрубок 4 ззовні виконаний у вигляді ручки для зручності CM 5207 переміщування бачка 1 по направляючій 3, а всередині патрубка 4 умонтований економ-клапан 6 для умивання Водорозпилююча душова голівка 2 має запірний пристрій 7. Бачок 1 закріплений на направляючій 3 має можливість повороту навколо своєї осі і фіксується на ній за допомогою пристрою гальмування 8, який має гумове гальмо 9 і фіксатор 10. Запірний пристрій 7 має ричажок 11 для регулювання витрачання води при митті душем. Умивальник-душ працює слідчим чином. Як умивальник Наливають воду в бачок 1, переміщують і повертають його в зручне по висоті положення і фіксують по направляючій 3 за допомогою пристрою Комп'ютерна верстка Л.Литвиненко гальмування 8. Натискають на економ-клапан вниз і набирають воду в руки. Як душ Переміщують бачок 1 на необхідну для зросту людини висоту і фіксують його на направляючій З за допомогою пристрою гальмування 8, обертають ричажок 11 запірного пристрою 7 душової голівки 2 - відкривають і вимикають воду в необхідній момент для МИТТЯ ЛЮДИНИ. Таким чином, дане технічне рішення поширює його функціональні можливості в умовах відсутності водопроводу, покращує зручності та витрачання води до мінімуму, а також дає можливість перенести у будь-яке місце в похідних умовах. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
