Пристрій для дослідження будівельних елементів на косий згин

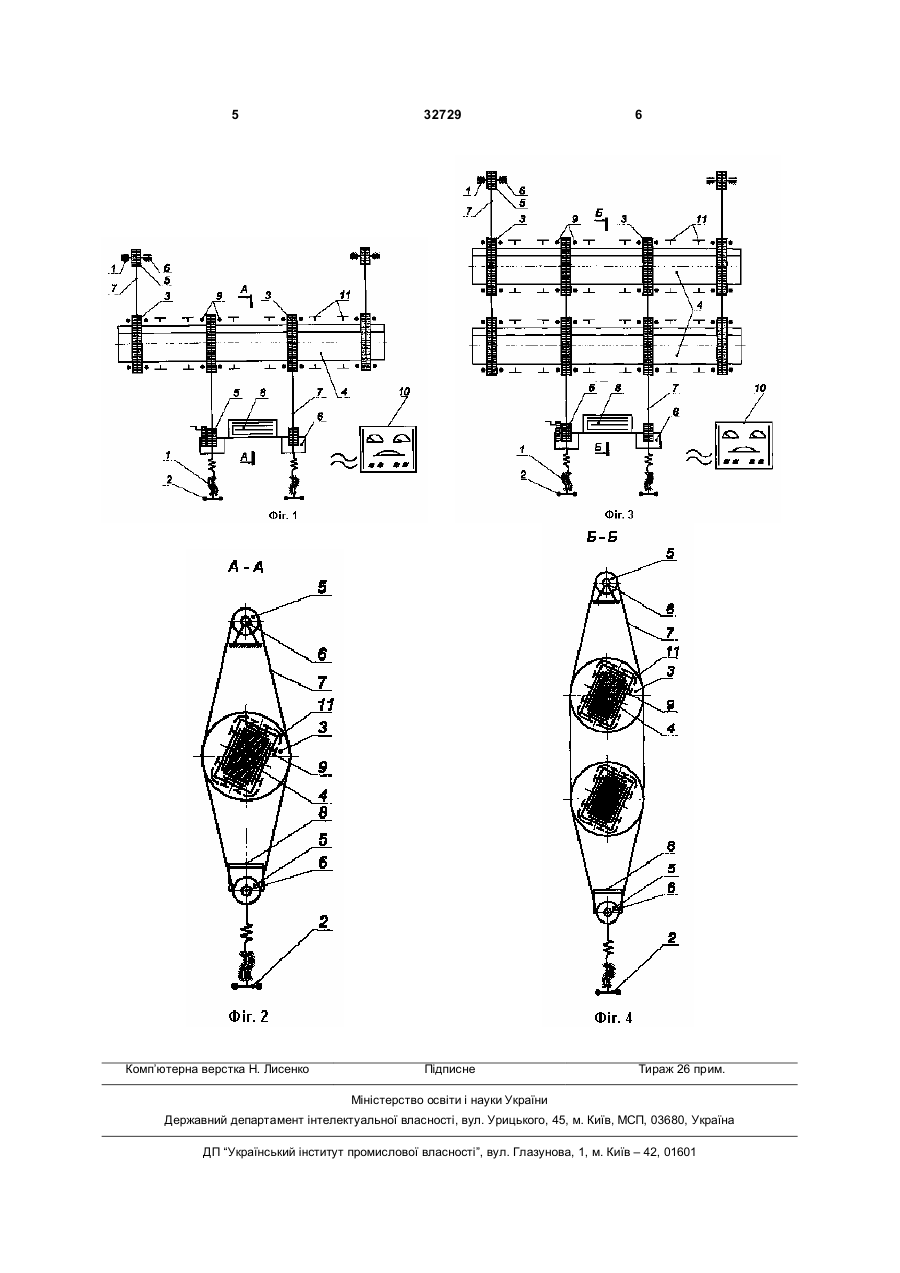

1. Пристрій для дослідження будівельних елементів на косий згин, що містить опорну раму, навантажувальне пристосування, обойми для закріплення будівельних елементів, з'єднаних з опорною рамою і навантажувальним пристосуванням, який відрізняється тим, що додатково обладнаний регульованим пристосуванням для повороту будівельного елементу навколо осі, а опорна рама і навантажувальне пристосування регульованими тілами повороту, з'єднаними з розсувними обоймами для закріплення будівельних елементів гнучкими з'єднаннями визначеної довжини, при цьому пристосування для повороту будівельного елементу навколо осі з'єднано з одним із тіл повороту навантажувального пристосування. U 2 (13) 1 3 В основу запропонованої корисної моделі поставлено завдання створення такого пристрою, який дозволив би одночасно досліджувати два будівельних елементи з регульованим змінюванням під навантаженням положення головних вісей поперечного перерізу відносно зовнішніх сил з забезпеченням необхідної надійності результатів та ефективності досліджень. Поставлена мета досягається тим, що пристрій для досліджень будівельних елементів на косий згин містить опорну раму, навантажувальне пристосування, обойми для закріплення будівельних елементів, з'єднаних з опорною рамою і навантажувальним пристосуванням, дозволяє досліджувати два будівельних елементи та доповнений регульованим пристосуванням для повороту будівельного елементу навколо вісі, а опорна рама і навантажувальне пристосування регульованими тілами повороту, з'єднаних з розсувними обоймами для закріплення будівельних елементів гнучкими з'єднаннями заданої довжини, при цьому пристосування для повороту будівельного елементу навколо вісі з'єднано з одним із тіл повороту навантажувального пристосування. Крім того в обоймах встановлені регульовані фіксатори з взаємно Пристрійперпендикулярним гнучкі з'єднання має регульовані переміщенням положення на будівельному елементі. заданої довжини з витримуванням навантаження 95...325кГ/мм2 і створенням кута повороту від 0 до 90° будівельному елементу навколо продольно!' вісі гідроелектромеханічним механізмом. Будівельні елементи в обоймах в вигляді кола або еліпса кріпляться регульованими фіксаторами з взаємно перпендикулярним переміщенням. Для візуального встановлення появи поверхневих вад на будівельних елементах пристрій має люстерка із збільшувальним склом і мірильним інструментом та оптоелектронні датчики, вихід якихВиконаний з системою аналіз рівня обробки зв'язаний заявником електронної техніки, який включає пошук по патентним і науководаних. технічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризувався би ознаками, ідентичними всім істотним ознакам технічного рішення. Визначення із перечня аналогів прототипу як найбільш близького по сукупності істотних ознак аналога дозволив виявити сукупність істотних по відношенню до передбачуваного технічного результату відмінних ознак в заявлених матеріалах, як описано в формулі корисної моделі і що відповідає умові "новизна". Корисна модель, що заявляється, пояснюється кресленнями. На Фіг.1 зображений пристрій з одним будівельним елементом, загальний вигляд, 32729 4 на Фіг.2 переріз А-А з одним будівельним елементом, на Фіг.3 - з двома будівельними елементами, на Фіг.4 - переріз Б-Б з двома будівельними елементами. Пристрій для дослідження будівельних елементів на косий згин містить опорну раму 1, навантажувальне пристосування 2 в вигляді гідроелектромеханічного механізму, обойми 3 для закріплення будівельних елементів 4. Опорна рама 1 і навантажувальне пристосування 2 забезпечене тілами 5 повороту, встановлених на валах 6 з зв'язаних гнучкими з'єднаннями 7 з обоймами 3. Тіло 5 навантажувального пристосування 2 з'єднано з пристосуванням 8 для повороту будівельного елементу навколо вісі у вигляді гідроелектромеханічного механізму. Дослідження будівельного елементу 4 проводиться шляхом закріплення його в обоймах 3 з наступним орієнтуванням його відносно зовнішніх сил шляхом пристосування до його повороту 8. Після встановлення елемента 4 в задане потрібне положення і закріплення фіксаторами 9 його навантажують за допомогою навантажувального пристосування 2 і знімають показники з вимірювальних приладів та оптоелектронних датчиків, вихід яких зв'язаний з системою 10 електронної обробки даних. Для візуального встановлення поверхневих вад користуються люстерками 11 зі збільшувальним склом та мірильним інструментом. Потім не знімаючи навантаження, пристосуванням 8 для повороту досліджуваного елементу 4 повертають на визначений кут від 0 до 90° навколо його продольної вісі і знову виконують необхідні виміри. Таким чином, проводять дослідження будівельного елементу діапазону зміни кута нахилу головних вісей поперечного перерізу відносно зовнішніх сил. Забезпечення пристрою тілами 5 повороту, встановлених на опорних валах 6 і зв'язаних гнучкими з'єднаннями 7 з обоймами 3, дозволяє вільно повертати досліджувані будівельні елементи навколо повздовжньої вісі під навантаженням і, таким чином, виконувати на елементах широку програму досліджень з забезпеченням достатньої надійності результатів. кріплення будівельного елементу 4 Крім того, на гнучких з'єднаннях 7 спрощує конструкцію його кріплення в обоймах 3, а також конструкцію опорних вузлів, які необхідні пристрою такого типу. Заявлене технічне рішення відноситься до будівництва і може бути використане для дослідження будівельних елементів на косий згин та розкрито в матеріалах заявки повністю. Пристрій для дослідження будівельних елементів на косий згин пройшов випробовування і готовий до широкого використання. Таким чином, корисна модель відповідає критерію "Промислова придатність" і в цілому може бути захищена патентом. 5 Комп’ютерна верстка Н. Лисенко 32729 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
