Диск копача коренеплодів
Номер патенту: 52083
Опубліковано: 10.08.2010
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович, Гупка Василь Васильович
Формула / Реферат
Диск копача коренеплодів, який складається із з'єднаних між собою за допомогою шприх ступиці і ободу, внутрішня поверхня якого в коловому напрямку виконана у вигляді твердосплавних виступів і впадин, причому висота виступів у радіальному напрямку виконана перемінною, який відрізняється тим, що твердосплавні впадини виконані тангенціальними і рівноширокими.
Текст

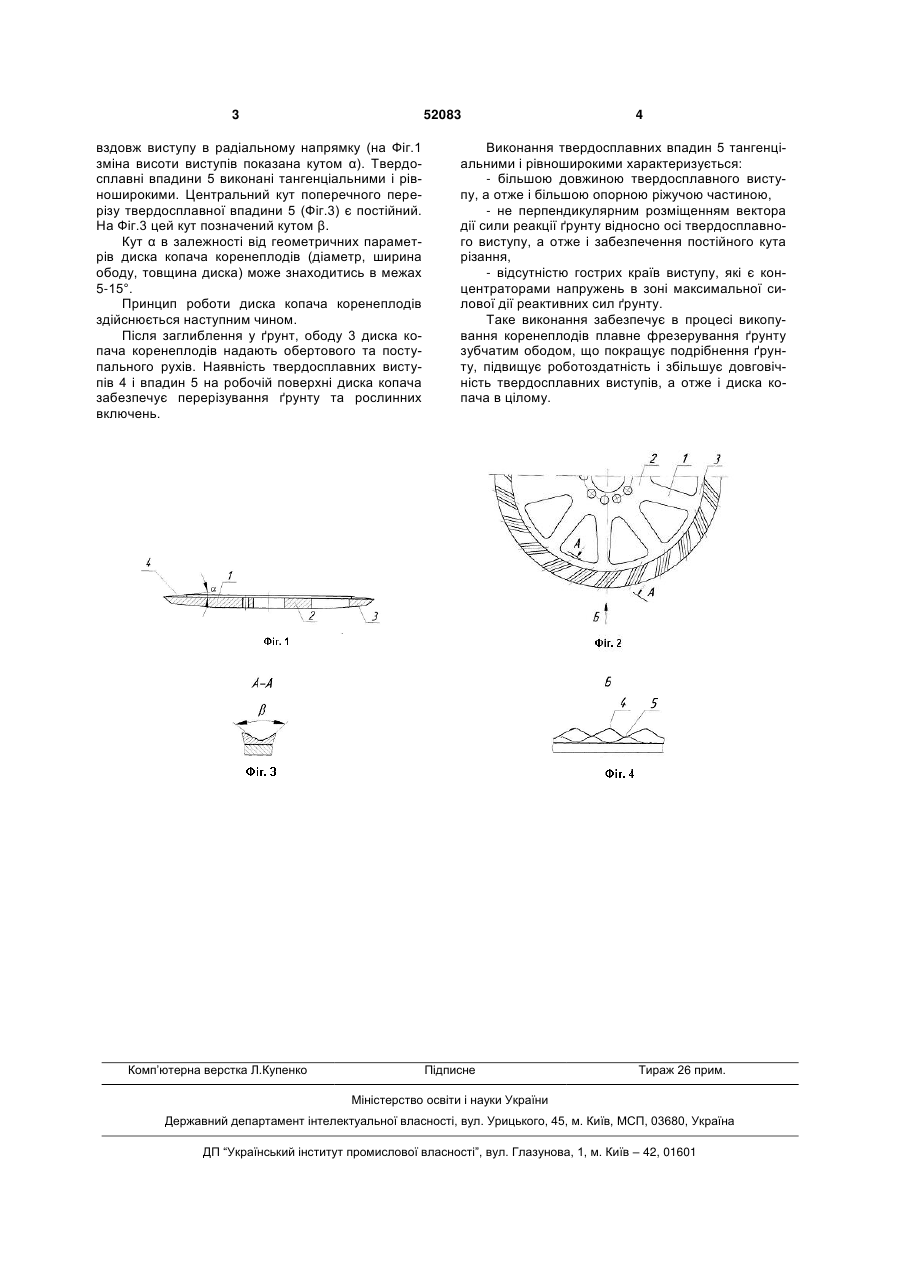

Диск копача коренеплодів, який складається із з'єднаних між собою за допомогою шприх ступиці і ободу, внутрішня поверхня якого в коловому напрямку виконана у вигляді твердосплавних виступів і впадин, причому висота виступів у радіальному напрямку виконана перемінною, який відрізняється тим, що твердосплавні впадини виконані тангенціальними і рівноширокими. (19) (21) u201002152 (22) 26.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ВАСИЛЬКІВ ВАСИЛЬ ВАСИЛЬОВИЧ, ГУПКА ВАСИЛЬ ВАСИЛЬОВИЧ, РАДИК ДМИТРО ЛЕОНІДОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 52083 вздовж виступу в радіальному напрямку (на Фіг.1 зміна висоти виступів показана кутом α). Твердосплавні впадини 5 виконані тангенціальними і рівноширокими. Центральний кут поперечного перерізу твердосплавної впадини 5 (Фіг.3) є постійний. На Фіг.3 цей кут позначений кутом β. Кут α в залежності від геометричних параметрів диска копача коренеплодів (діаметр, ширина ободу, товщина диска) може знаходитись в межах 5-15°. Принцип роботи диска копача коренеплодів здійснюється наступним чином. Після заглиблення у ґрунт, ободу 3 диска копача коренеплодів надають обертового та поступального рухів. Наявність твердосплавних виступів 4 і впадин 5 на робочій поверхні диска копача забезпечує перерізування ґрунту та рослинних включень. Комп’ютерна верстка Л.Купенко 4 Виконання твердосплавних впадин 5 тангенціальними і рівноширокими характеризується: - більшою довжиною твердосплавного виступу, а отже і більшою опорною ріжучою частиною, - не перпендикулярним розміщенням вектора дії сили реакції ґрунту відносно осі твердосплавного виступу, а отже і забезпечення постійного кута різання, - відсутністю гострих країв виступу, які є концентраторами напружень в зоні максимальної силової дії реактивних сил ґрунту. Таке виконання забезпечує в процесі викопування коренеплодів плавне фрезерування ґрунту зубчатим ободом, що покращує подрібнення ґрунту, підвищує роботоздатність і збільшує довговічність твердосплавних виступів, а отже і диска копача в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk of root digger
Автори англійськоюVasylkiv Vasyl Vasyliovych, Hupka Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюДиск копача корнеплодов
Автори російськоюВасилькив Василий Васильевич, Гупка Василь Васильович, Радик Дмитрий Леонидович
МПК / Мітки
МПК: A01D 25/04
Мітки: коренеплодів, диск, копача
