Глушник шуму газового потоку

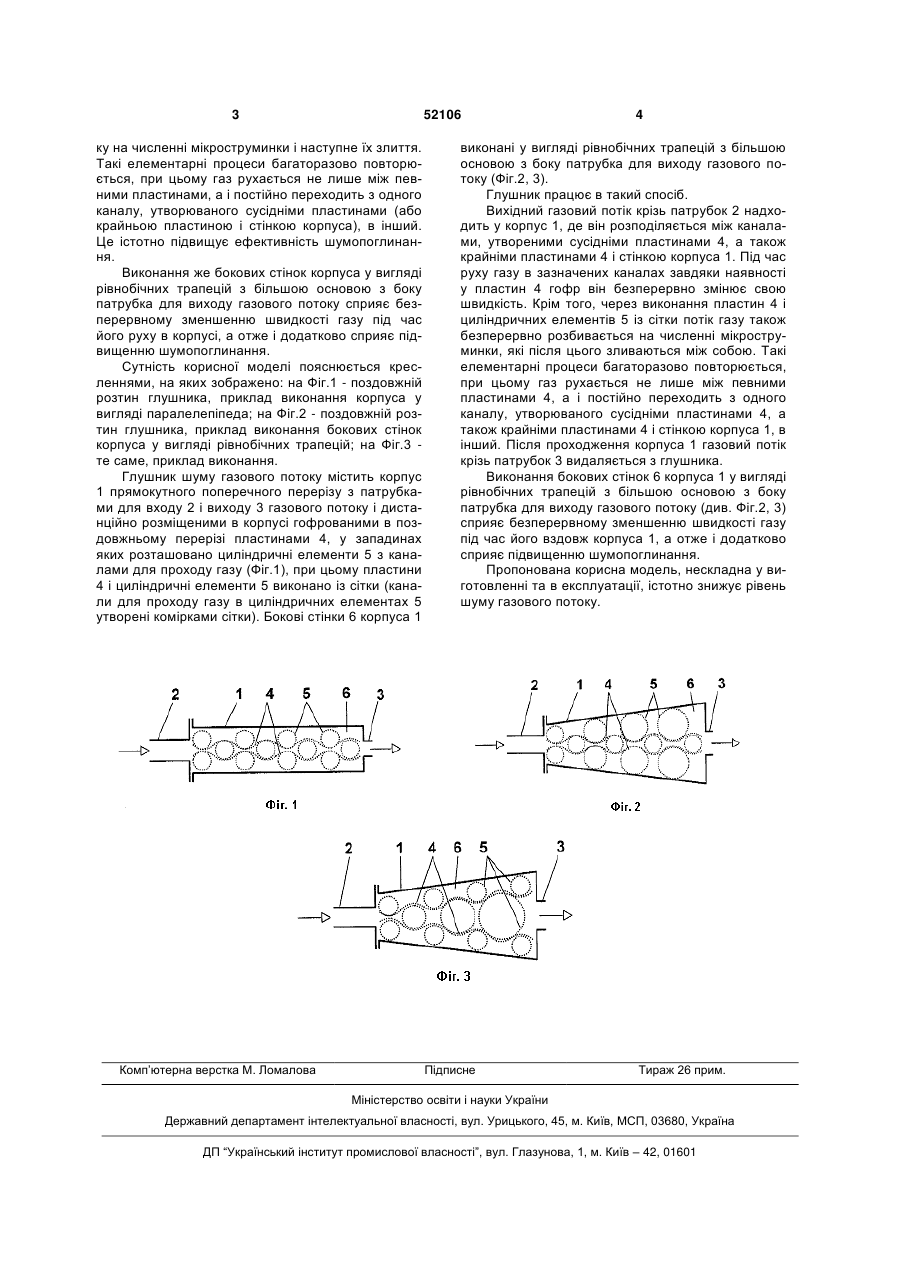

1. Глушник шуму газового потоку, що містить корпус прямокутного поперечного перерізу з патрубками для входу і виходу газового потоку і дис 3 52106 ку на численні мікроструминки і наступне їх злиття. Такі елементарні процеси багаторазово повторюється, при цьому газ рухається не лише між певними пластинами, а і постійно переходить з одного каналу, утворюваного сусідніми пластинами (або крайньою пластиною і стінкою корпуса), в інший. Це істотно підвищує ефективність шумопоглинання. Виконання же бокових стінок корпуса у вигляді рівнобічних трапецій з більшою основою з боку патрубка для виходу газового потоку сприяє безперервному зменшенню швидкості газу під час його руху в корпусі, а отже і додатково сприяє підвищенню шумопоглинання. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розтин глушника, приклад виконання корпуса у вигляді паралелепіпеда; на Фіг.2 - поздовжній розтин глушника, приклад виконання бокових стінок корпуса у вигляді рівнобічних трапецій; на Фіг.3 те саме, приклад виконання. Глушник шуму газового потоку містить корпус 1 прямокутного поперечного перерізу з патрубками для входу 2 і виходу 3 газового потоку і дистанційно розміщеними в корпусі гофрованими в поздовжньому перерізі пластинами 4, у западинах яких розташовано циліндричні елементи 5 з каналами для проходу газу (Фіг.1), при цьому пластини 4 і циліндричні елементи 5 виконано із сітки (канали для проходу газу в циліндричних елементах 5 утворені комірками сітки). Бокові стінки 6 корпуса 1 Комп’ютерна верстка М. Ломалова 4 виконані у вигляді рівнобічних трапецій з більшою основою з боку патрубка для виходу газового потоку (Фіг.2, 3). Глушник працює в такий спосіб. Вихідний газовий потік крізь патрубок 2 надходить у корпус 1, де він розподіляється між каналами, утвореними сусідніми пластинами 4, а також крайніми пластинами 4 і стінкою корпуса 1. Під час руху газу в зазначених каналах завдяки наявності у пластин 4 гофр він безперервно змінює свою швидкість. Крім того, через виконання пластин 4 і циліндричних елементів 5 із сітки потік газу також безперервно розбивається на численні мікроструминки, які після цього зливаються між собою. Такі елементарні процеси багаторазово повторюється, при цьому газ рухається не лише між певними пластинами 4, а і постійно переходить з одного каналу, утворюваного сусідніми пластинами 4, а також крайніми пластинами 4 і стінкою корпуса 1, в інший. Після проходження корпуса 1 газовий потік крізь патрубок 3 видаляється з глушника. Виконання бокових стінок 6 корпуса 1 у вигляді рівнобічних трапецій з більшою основою з боку патрубка для виходу газового потоку (див. Фіг.2, 3) сприяє безперервному зменшенню швидкості газу під час його вздовж корпуса 1, а отже і додатково сприяє підвищенню шумопоглинання. Пропонована корисна модель, нескладна у виготовленні та в експлуатації, істотно знижує рівень шуму газового потоку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
