Формула / Реферат

Пристрій для створення групи вертикальних тріщин в свердловині, що складається з двох порохових зарядів, з'єднаних між собою за допомогою герметичних опорних стержнів, в середині кожного порохового заряду розміщені ініціатори вибуху, який відрізняється тим, що порохові заряди розміщують на стяжному стержні між гумовими балонами, між пороховими зарядами розташовують подовжені кумулятивні заряди, які знаходяться по всьому периметру збірки, вільний простір між ними заповнюють рідиною розриву, гумові балони, порохові та кумулятивні заряди розмежовують між собою рухомими поршнями, а на верхньому і нижньому кінцях пристрою кріплять нерухомі шайби.

Текст

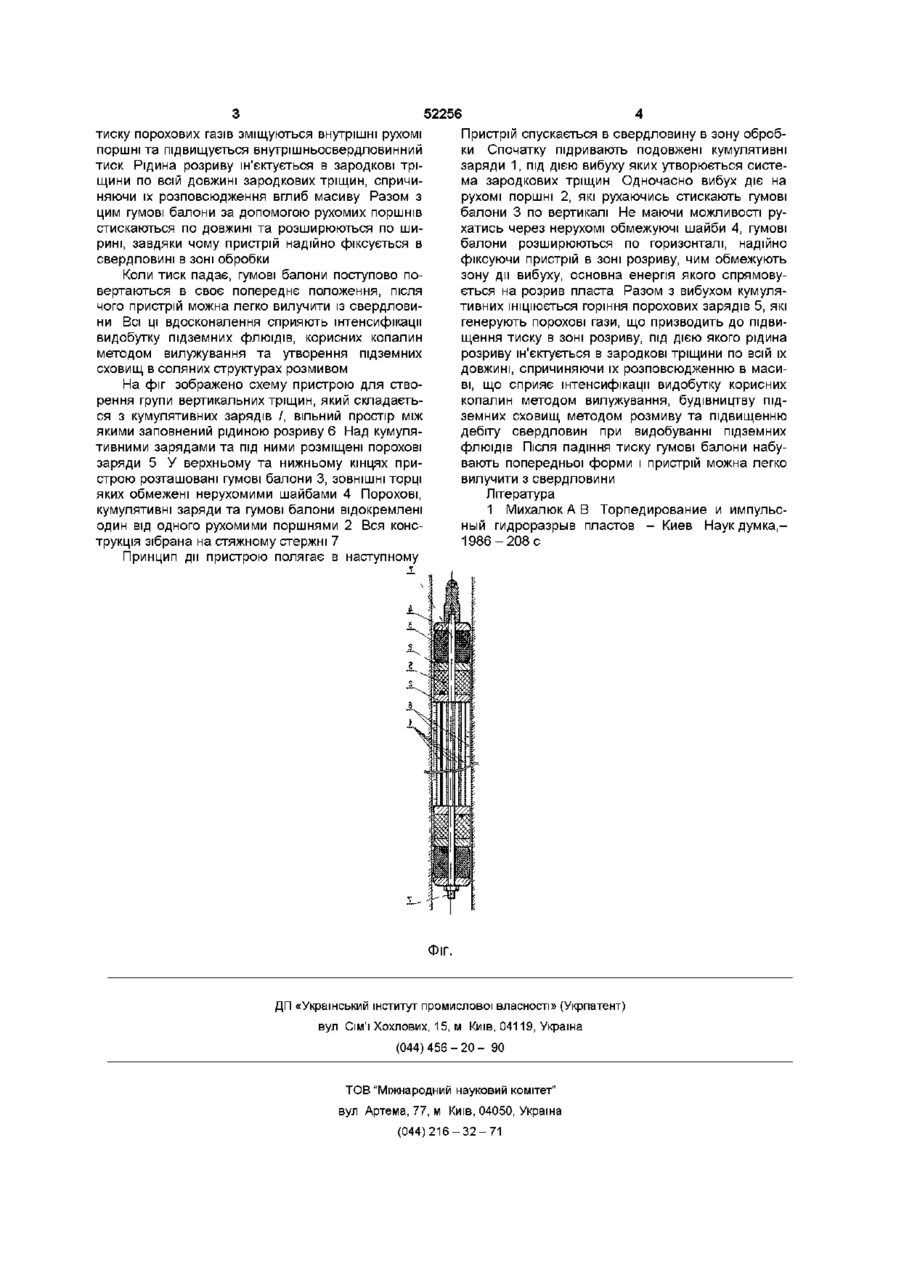

Пристрій для створення групи вертикальних тріщин в свердловині, що складається з двох порохових зарядів, з'єднаних між собою за допомо Винахід належить до геотехнології і може бути використаний для інтенсифікації видобутку підземних флюїдів, при підземному видобуванні корисних копалин та будівництві підземних сховищ в соляних структурах методом розмиву Відомий апарат для гідроімпульсного розриву пластів, що працює таким чином На робочій глибині відбувається ініціювання порохових зарядів Під ТИСКОМ газів, які при цьому утворюються, поршень витісняє з корпусу рідину розриву, яка утворює високошвидкісний струмінь, що витікає з сопла [1] Недоліком відомого апарата є те, що при його застосуванні утворюється лише одна горизонтальна тріщина розриву Відомий безкорпусний пороховий генератор тиску ПГД-БК, який складається з декількох порохових зарядів масою до 10кг кожен, що з'єднуються між собою за допомогою герметичних опорних труб Пороховий запалювач з електрозапалом розміщується в наконечнику, а в середині кожного порохового заряду в опорній трубці розташовані додаткові порохові підпалювачі [1] Недоліком цього пристрою є низький тиск, створений в свердловині (500-600атм) При його застосуванні може утворитися невелика КІЛЬКІСТЬ вертикальних тріщин, але переважно одна горизонтальна по лінії напластування Проведення робіт таким способом вимагає встановлення спеціальних обмежуючих пристроїв в свердловині (мостів, пакерів і т ін), які після обробки свердловин доводиться виймати, що викликає додаткові витрати і може призвести до аварійних ситуацій гою герметичних опорних стержнів, в середині кожного порохового заряду розміщені ініціатори вибуху, який відрізняється тим, що порохові заряди розміщують на стяжному стержні між гумовими балонами, між пороховими зарядами розташовують подовжені кумулятивні заряди, які знаходяться по всьому периметру збірки, вільний простір між ними заповнюють рідиною розриву, гумові балони, порохові та кумулятивні заряди розмежовують між собою рухомими поршнями, а на верхньому і нижньому кінцях пристрою кріплять нерухомі шайби В основу винаходу поставлено задачу вдосконалення відомого пристрою шляхом розміщення порохових зарядів між гумовими балонами, розташування між пороховими зарядами подовжених кумулятивних зарядів по всьому периметру збірки, заповнення вільного простору між кумулятивними зарядами рідиною розриву, розмежування порохових, кумулятивних зарядів та гумових балонів між собою за допомогою рухомих поршнів та закріплення на верхньому та нижньому кінцях пристрою нерухомих шайб забезпечити створення мережі вертикальних тріщин в по родах-кол е кто pax, що дасть змогу інтенсифікувати процес вилужування при видобуванні корисних копалин підземним способом та при будівництві підземних сховищ в соляних структурах і підвищити дебіт свердловин при видобуванні підземних флюїдів Мета досягається тим, що на обох кінцях пристрою розміщують гумові балони, ЗОВНІШНІ торці яких обмежені нерухомими шайбами, а внутрішні рухомими поршнями, з протилежних боків яких розташовані порохові заряди, між якими знаходяться подовжені кумулятивні заряди, відокремлені від порохових рухомими поршнями Простір між кумулятивними зарядами заповнюють рідиною розриву Першими підривають подовжені кумулятивні заряди, дією вибуху яких в стінках свердловини утворюється мережа вертикальних зародкових тріщин, виникнення яких забезпечується довжиною кумулятивних зарядів, що повинна бути не менше ніж у 3-5 разів більшою від діаметра свердловини Одночасно з вибухом кумулятивних зарядів ІНІЦІЮЄТЬСЯ горіння порохових Під ВПЛИВОМ (О ю ю 52256 Пристрій спускається в свердловину в зону обробтиску порохових газів зміщуються внутрішні рухомі ки Спочатку підривають подовжені кумулятивні поршні та підвищується внутрішньосвердловинний заряди 1, під дією вибуху яких утворюється систетиск Рідина розриву ін'єктується в зародкові тріма зародкових тріщин Одночасно вибух діє на щини по всій довжині зародкових тріщин, спричирухомі поршні 2, які рухаючись стискають гумові няючи їх розповсюдження вглиб масиву Разом з балони 3 по вертикалі Не маючи можливості руцим гумові балони за допомогою рухомих поршнів хатись через нерухомі обмежуючі шайби 4, гумові стискаються по довжині та розширюються по шибалони розширюються по горизонталі, надійно рині, завдяки чому пристрій надійно фіксується в фіксуючи пристрій в зоні розриву, чим обмежують свердловині в зоні обробки зону дії вибуху, основна енергія якого спрямовуКоли тиск падає, гумові балони поступово поється на розрив пласта Разом з вибухом кумулявертаються в своє попереднє положення, після тивних ІНІЦІЮЄТЬСЯ горіння порохових зарядів 5, які чого пристрій можна легко вилучити із свердловигенерують порохові гази, що призводить до підвини Всі ЦІ вдосконалення сприяють інтенсифікації щення тиску в зоні розриву, під дією якого рідина видобутку підземних флюїдів, корисних копалин розриву ін'єктується в зародкові тріщини по всій їх методом вилужування та утворення підземних довжині, спричиняючи їх розповсюдженню в масисховищ в соляних структурах розмивом ві, що сприяє інтенсифікації видобутку корисних На фіг зображено схему пристрою для ствокопалин методом вилужування, будівництву підрення групи вертикальних тріщин, який складаєтьземних сховищ методом розмиву та підвищенню ся з кумулятивних зарядів /, вільний простір між дебіту свердловин при видобуванні підземних якими заповнений рідиною розриву 6 Над кумуляфлюїдів Після падіння тиску гумові балони набутивними зарядами та під ними розміщені порохові вають попередньої форми і пристрій можна легко заряди 5 У верхньому та нижньому кінцях привилучити з свердловини строю розташовані гумові балони 3, ЗОВНІШНІ торці яких обмежені нерухомими шайбами 4 Порохові, Література кумулятивні заряди та гумові балони відокремлені 1 МихалюкАВ Торпедирование и импульсодин від одного рухомими поршнями 2 Вся консный гидроразрыв пластов - Киев Наук думка,трукція зібрана на стяжному стержні 7 1986-208 с Принцип дії пристрою полягає в наступному Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for making a group of vertical cracks in the well

Автори англійською

Lysiuk Mykola Oleksandrovych, Ostashko Valentyna Yuriivna, Mukhailuk Alfred Volodymyrovych, Mykhaliuk Alfred Volodymyrovych, Bohatyrenko Viktoria Alfredivna

Назва патенту російською

Устройтсво для создания группы вертикальных трещин в скважине

Автори російською

Лысюк Николай Александрович, Осташко Валентина Юрьевна, Михалюк Альфред Владимирович, Богатыренко Виктория Альфредовна

МПК / Мітки

МПК: E21B 43/263, E21B 43/28
