Пристрій для різання каната в свердловині

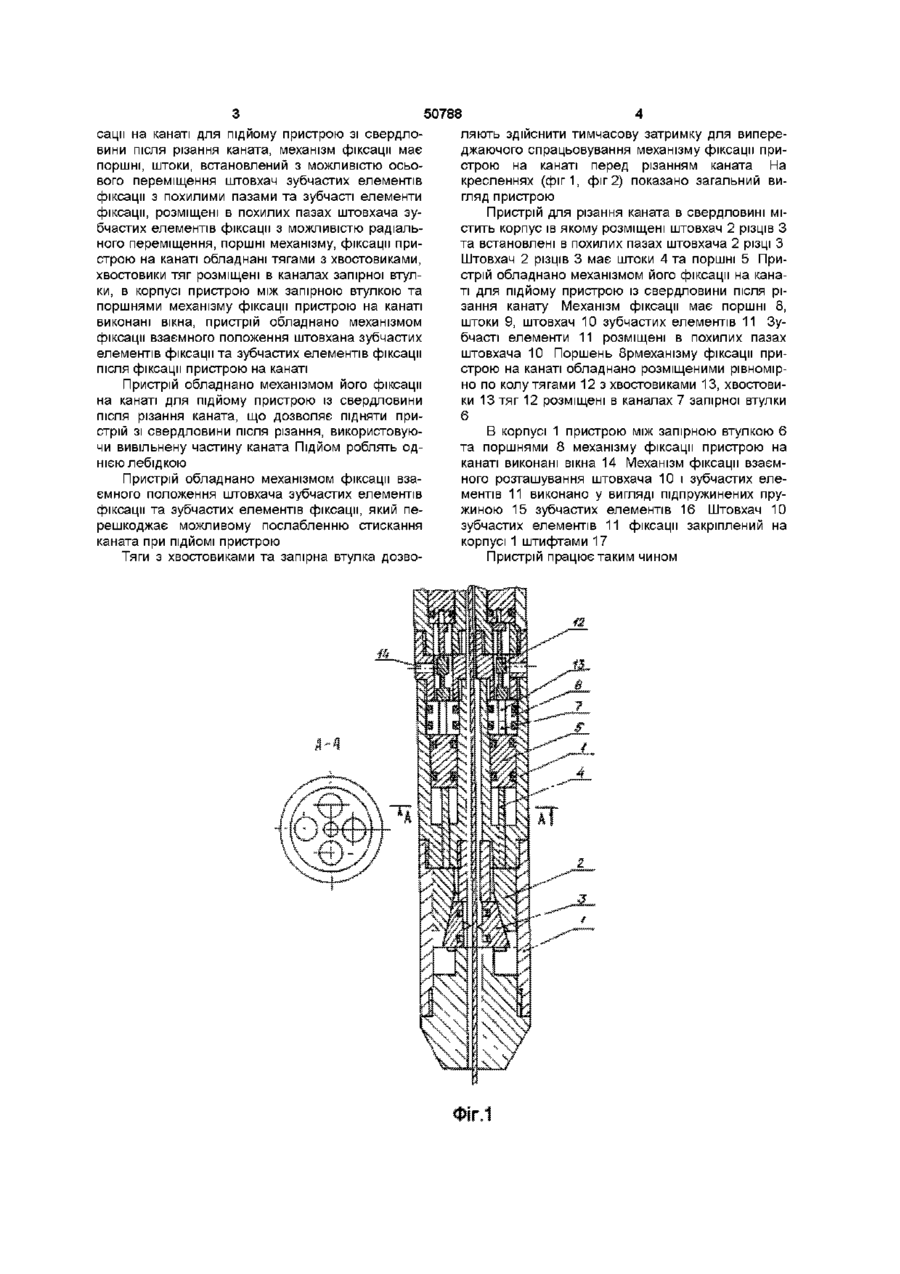

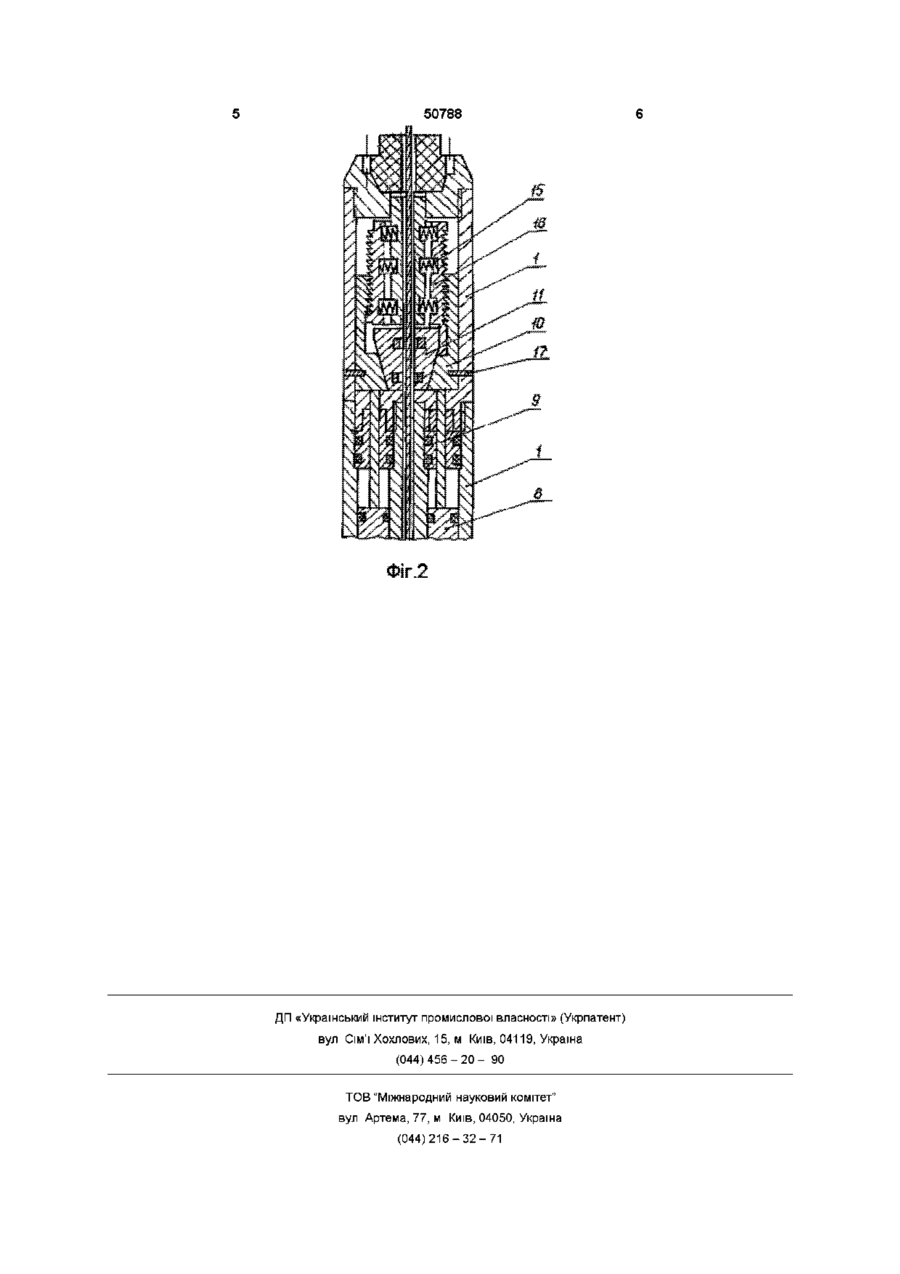

Пристрій для різання каната в свердловині, який має корпус, де встановлений з можливістю поздовжнього руху штовхач різців з похилими пазами, розміщені в пазах штовхача різців з можливістю радіального руху різці та рушій штовхача різців, який відрізняється тим, що рушій штовхача різців складається зі штоків та поршнів, пристрій оснащений запірною втулкою, в якій рівномі рно по колу виконані осьові канали, та механізмом його фіксації на канаті для підйому пристрою зі свердловини після різання каната, механізм фіксації має поршні, штоки, встановлений з можливістю осьового переміщення штовхач зубчастих елементів фіксації з похилими пазами та зубчасті елементи фіксації, розміщені в похилих пазах штовхача зубчастих елементів фіксації з можливістю радіального переміщення, поршні механізму фіксації пристрою на канаті обладнані тягами з хвостовиками, а хвостовики тяг розміщені в каналах запірної втулки, в корпусі пристрою між запірною втулкою та поршнями механізму фіксації пристрою на канаті виконані вікна, крім того, пристрій обладнано механізмом фіксації взаємного положення штовхача зубчастих елементів фіксації та зубчастих елементів фіксації після фіксації пристрою на канаті О Винахід стосується буріння й слугує для ліквідації аварій з канатами та кабелями різного призначення, затисненими у свердловині Відомий пристрій для різання каната у свердловині, який має корпус, де містяться здатні до поздовжнього руху штовхачі з похилими пазами та розміщені у пазах штовхачів з можливістю радіального руху різці (А С СРСР 1509510, М Кп Е21В 29/0 1989-прототип) У наведеному пристрої рушій штовхачів виконаний у вигляді еластичного елемента - каната У свердловині глибиною декілька тисяч метрів неможливо за допомогою каната передати зусилля різким ривком для відповідної дії штовхачів на різці Крім того, здійснити ривок буровою лебідкою також проблематично, поза як конструкція підйомних лебідок за специфіки ведення бурових робіт орієнтована не на виконання ривків, а навпаки, на їх компенсацію, особливо під час підйому Пристрій подається до місця різання затисненого каната та піднімається після його різання за допомогою каната та підйомної лебідки (відрізаний канат при цьому повинен підніматися другою лебідкою синхронно з першою) У свердловині в обох випадках - спуску та підйому, взаємодіють два канати, що може призвести до нової аварії з канатами - їх перекручуванню та заплутуванню При ПІДЙОМІ пристрою зі свердловини необхідна синхронна робота обох лебідок - одна піднімає канат, а друга - пристрій В основу винаходу поставлено задачу удосконалення пристрою для різки канатів свердловині, у якому завдяки запровадженню до його конструкції механізму фіксації пристрою на канаті забезпечується захоплення каната перед його різанням вище місця різання, що дозволяє підняти пристрій, використовуючи звільнену частину каната, та забезпечити надійність роботи пристою Поставлена задача вирішується завдяки тому, що в пристрої для різання у каната у свердловині, який має корпус, де міститься з можливістю подовжнього руху штовхач різців з похилими пазами, розміщені в пазах штовхача різців з можливістю радіального руху різці та рушій штовхача різців, новим є те, що рушій штовхача різців складається зі штоків та поршнів, пристрій оснащений запірною втулкою в якій рівномірно по колу виконані осьові канали, пристрій оснащено механізмом його фік 00 00 1^ о ю 50788 сацм на канаті для підйому пристрою зі свердловини після різання каната, механізм фіксації має поршні, штоки, встановлений з можливістю осьового переміщення штовхач зубчастих елементів фіксації з похилими пазами та зубчасті елементи фіксації, розміщені в похилих пазах штовхача зубчастих елементів фіксації з можливістю радіального переміщення, поршні механізму, фіксації пристрою на канаті обладнані тягами з хвостовиками, хвостовики тяг розміщені в каналах запірної втулки, в корпусі пристрою між запірною втулкою та поршнями механізму фіксації пристрою на канаті виконані вікна, пристрій обладнано механізмом фіксації взаємного положення штовхана зубчастих елементів фіксації та зубчастих елементів фіксації після фіксації пристрою на канаті Пристрій обладнано механізмом його фіксації на канаті для підйому пристрою із свердловини після різання каната, що дозволяє підняти пристрій зі свердловини після різання, використовуючи вивільнену частину каната Підйом роблять однією лебідкою Пристрій обладнано механізмом фіксації взаємного положення штовхача зубчастих елементів фіксації та зубчастих елементів фіксації, який перешкоджає можливому послабленню стискання каната при ПІДЙОМІ пристрою Тяги з хвостовиками та запірна втулка дозво ляють здійснити тимчасову затримку для випереджаючого спрацьовування механізму фіксації пристрою на канаті перед різанням каната На кресленнях (фиг 1, фіг 2) показано загальний вигляд пристрою Пристрій для різання каната в свердловині містить корпус їв якому розміщені штовхач 2 різців З та встановлені в похилих пазах штовхача 2 різці З Штовхач 2 різців 3 має штоки 4 та поршні 5 Пристрій обладнано механізмом його фіксації на канаті для підйому пристрою із свердловини після різання канату Механізм фіксації має поршні 8, штоки 9, штовхач 10 зубчастих елементів 11 Зубчасті елементи 11 розміщені в похилих пазах штовхача 10 Поршень 8рмеханізму фіксації пристрою на канаті обладнано розміщеними рівномірно по колу тягами 12 з хвостовиками 13, хвостовики 13 тяг 12 розміщені в каналах 7 запірної втулки 6 В корпусі 1 пристрою між запірною втулкою 6 та поршнями 8 механізму фіксації пристрою на канаті виконані вікна 14 Механізм фіксації взаємного розташування штовхача 10 і зубчастих елементів 11 виконано у вигляді підпружинених пружиною 15 зубчастих елементів 16 Штовхач 10 зубчастих елементів 11 фіксації закріплений на корпусі 1 штифтами 17 Пристрій працює таким чином 50788 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
