Турбінна мішалка

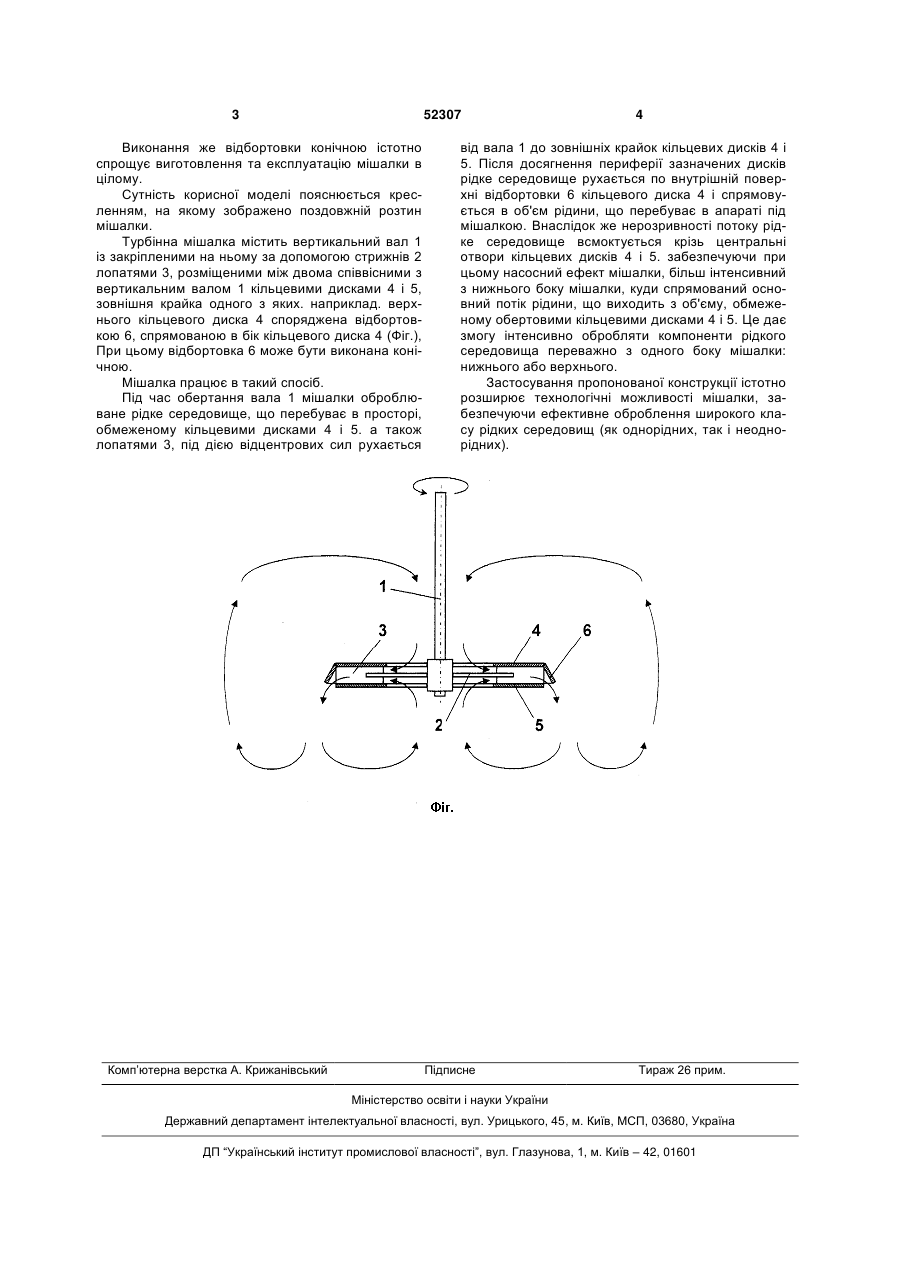

1. Турбінна мішалка, що містить вертикальний вал із закріпленими на ньому лопатями, розміщеними між двома співвісними з вертикальним валом кільцевими дисками, яка відрізняється тим, що зовнішня крайка одного з кільцевих дисків споряджена відбортовкою, спрямованою в бік іншого кільцевого диска. 2. Мішалка за п. 1, яка відрізняється тим, що відбортовку виконано конічною. (19) (21) u201001070 (22) 02.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ЗУБРІЙ ОЛЕГ ГРИГОРОВИЧ, КОВАЛЬОВ ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ЗУБРІЙ ОЛЕГ ГРИГОРОВИЧ, КОВАЛЬОВ ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ 3 52307 Виконання же відбортовки конічною істотно спрощує виготовлення та експлуатацію мішалки в цілому. Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній розтин мішалки. Турбінна мішалка містить вертикальний вал 1 із закріпленими на ньому за допомогою стрижнів 2 лопатями 3, розміщеними між двома співвісними з вертикальним валом 1 кільцевими дисками 4 і 5, зовнішня крайка одного з яких. наприклад. верхнього кільцевого диска 4 споряджена відбортовкою 6, спрямованою в бік кільцевого диска 4 (Фіг.), При цьому відбортовка 6 може бути виконана конічною. Мішалка працює в такий спосіб. Під час обертання вала 1 мішалки оброблюване рідке середовище, що перебуває в просторі, обмеженому кільцевими дисками 4 і 5. а також лопатями 3, під дією відцентрових сил рухається Комп’ютерна верстка А. Крижанівський 4 від вала 1 до зовнішніх крайок кільцевих дисків 4 і 5. Після досягнення периферії зазначених дисків рідке середовище рухається по внутрішній поверхні відбортовки 6 кільцевого диска 4 і спрямовується в об'єм рідини, що перебуває в апараті під мішалкою. Внаслідок же нерозривності потоку рідке середовище всмоктується крізь центральні отвори кільцевих дисків 4 і 5. забезпечуючи при цьому насосний ефект мішалки, більш інтенсивний з нижнього боку мішалки, куди спрямований основний потік рідини, що виходить з об'єму, обмеженому обертовими кільцевими дисками 4 і 5. Це дає змогу інтенсивно обробляти компоненти рідкого середовища переважно з одного боку мішалки: нижнього або верхнього. Застосування пропонованої конструкції істотно розширює технологічні можливості мішалки, забезпечуючи ефективне оброблення широкого класу рідких середовищ (як однорідних, так і неоднорідних). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
