Формула / Реферат

1. Мішалка, що містить вал щонайменше з двома розміщеними рівномірно навкруги нього лопатями, яка відрізняється тим, що вал споряджено повзуном, а кожну лопать виконано у вигляді Х-подібного шарнірного елемента, один з кінців якого шарнірно з'єднано з валом, а другий - з повзуном.

2. Мішалка за п. 1, яка відрізняється тим, що кожну її лопать споряджено щонайменше одним додатковим Х-подібним шарнірним елементом, послідовно шарнірно з'єднаним з основним Х-подібним шарнірним елементом.

3. Мішалка за п. 1 або 2, яка відрізняється тим, що на кінцях кожного з X-подібних шарнірних елементів у місцях розміщення шарнірів закріплено планку з круглим отвором та поздовжнім прорізом.

Текст

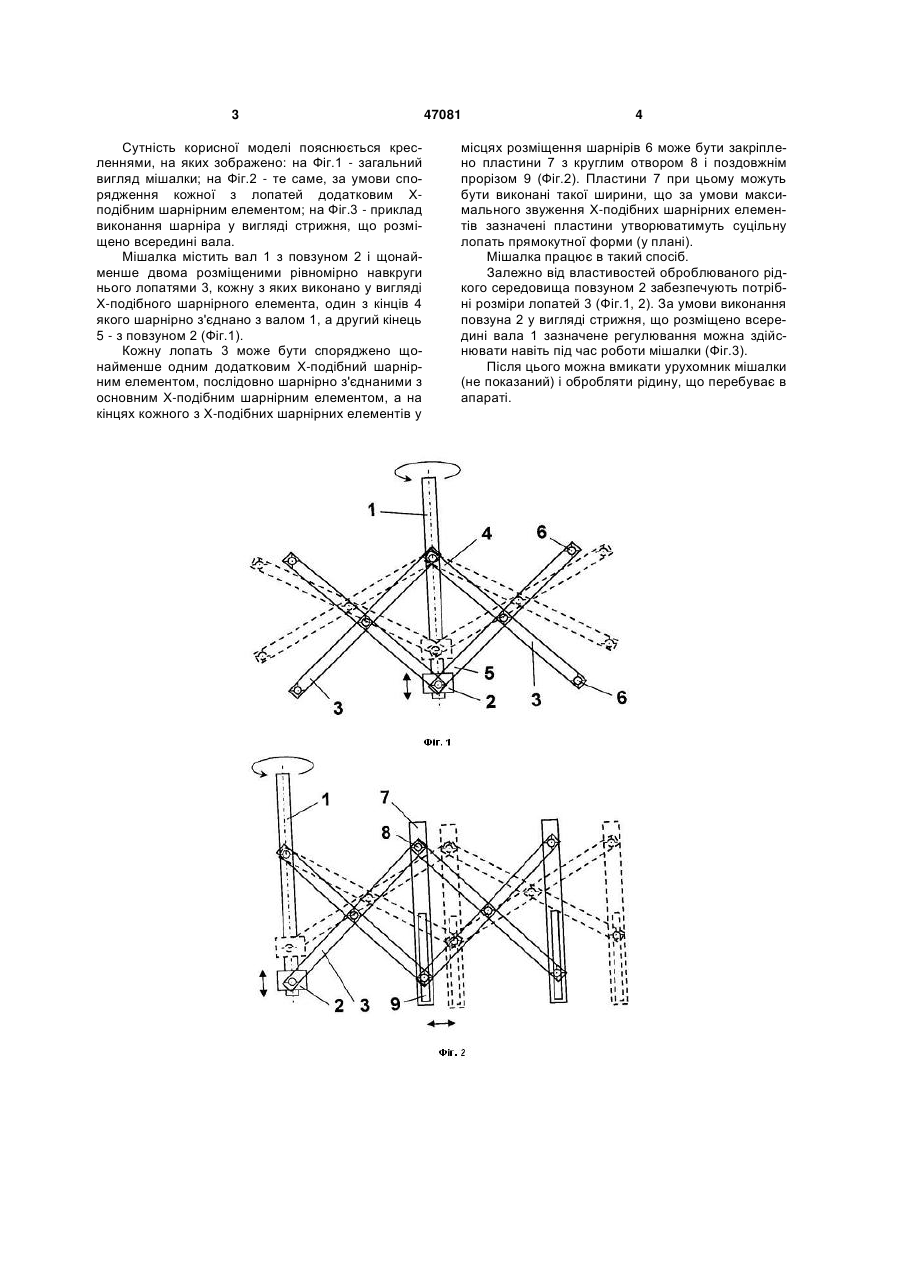

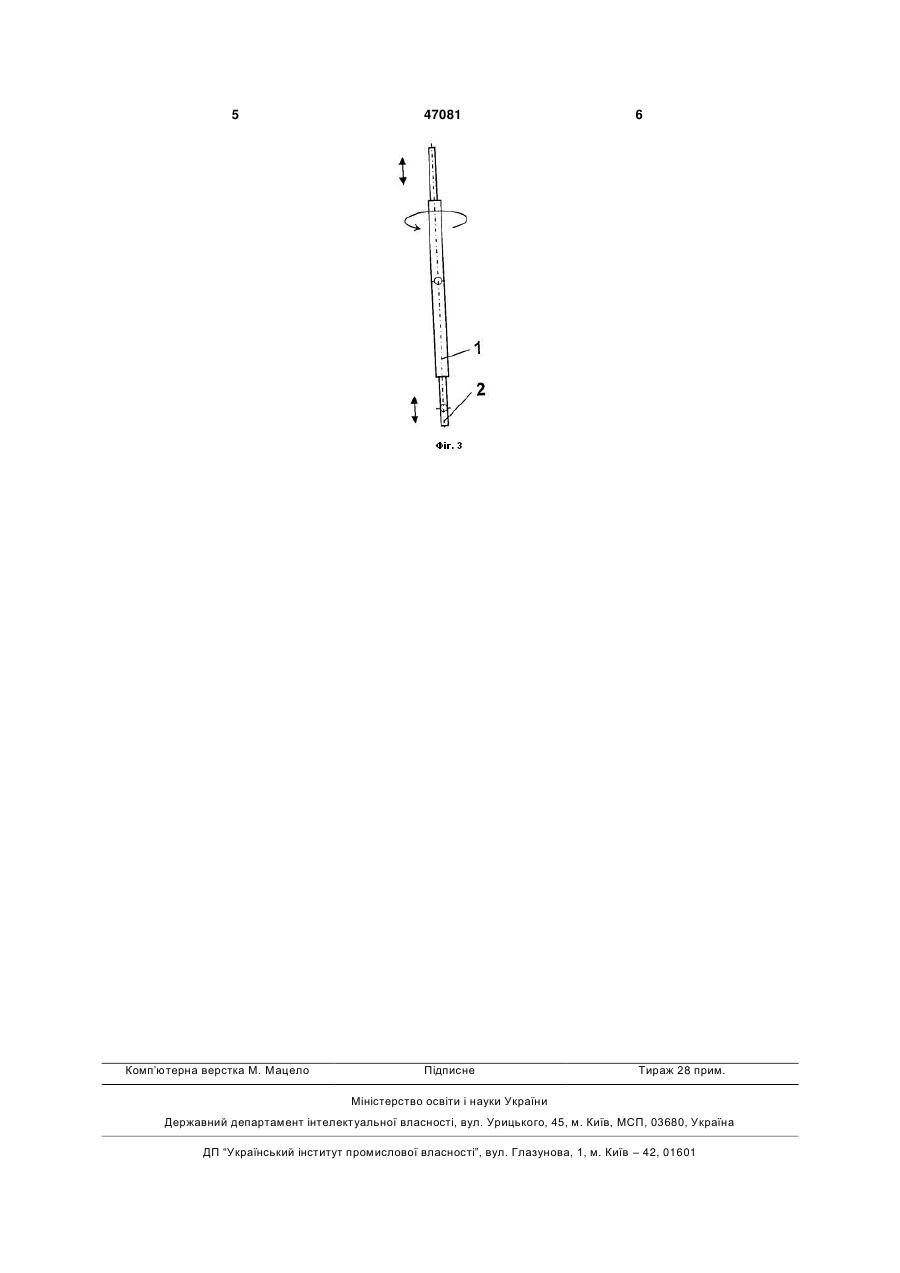

1. Мішалка, що містить вал щонайменше з двома розміщеними рівномірно навкруги нього лопатями, яка відрізняється тим, що вал споряджено повзуном, а кожну лопать виконано у вигляді Х-подібного шарнірного елемента, один з 3 Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд мішалки; на Фіг.2 - те саме, за умови спорядження кожної з лопатей додатковим Хподібним шарнірним елементом; на Фіг.3 - приклад виконання шарніра у вигляді стрижня, що розміщено всередині вала. Мішалка містить вал 1 з повзуном 2 і щонайменше двома розміщеними рівномірно навкруги нього лопатями 3, кожну з яких виконано у вигляді Х-подібного шарнірного елемента, один з кінців 4 якого шарнірно з'єднано з валом 1, а другий кінець 5 - з повзуном 2 (Фіг.1). Кожну лопать 3 може бути споряджено щонайменше одним додатковим X-подібний шарнірним елементом, послідовно шарнірно з'єднаними з основним X-подібним шарнірним елементом, а на кінцях кожного з Х-подібних шарнірних елементів у 47081 4 місцях розміщення шарнірів 6 може бути закріплено пластини 7 з круглим отвором 8 і поздовжнім прорізом 9 (Фіг.2). Пластини 7 при цьому можуть бути виконані такої ширини, що за умови максимального звуження Х-подібних шарнірних елементів зазначені пластини утворюватимуть суцільну лопать прямокутної форми (у плані). Мішалка працює в такий спосіб. Залежно від властивостей оброблюваного рідкого середовища повзуном 2 забезпечують потрібні розміри лопатей 3 (Фіг.1, 2). За умови виконання повзуна 2 у вигляді стрижня, що розміщено всередині вала 1 зазначене регулювання можна здійснювати навіть під час роботи мішалки (Фіг.3). Після цього можна вмикати урухомник мішалки (не показаний) і обробляти рідину, що перебуває в апараті. 5 Комп’ютерна верстка М. Мацело 47081 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mixer

Автори англійською

Mikulionok Ihor Olehovych

Назва патенту російською

Мешалка

Автори російською

Микуленок Игорь Олегович

МПК / Мітки

МПК: B01F 7/18, B01F 7/16

Мітки: мішалка
