Липкісний сепаратор

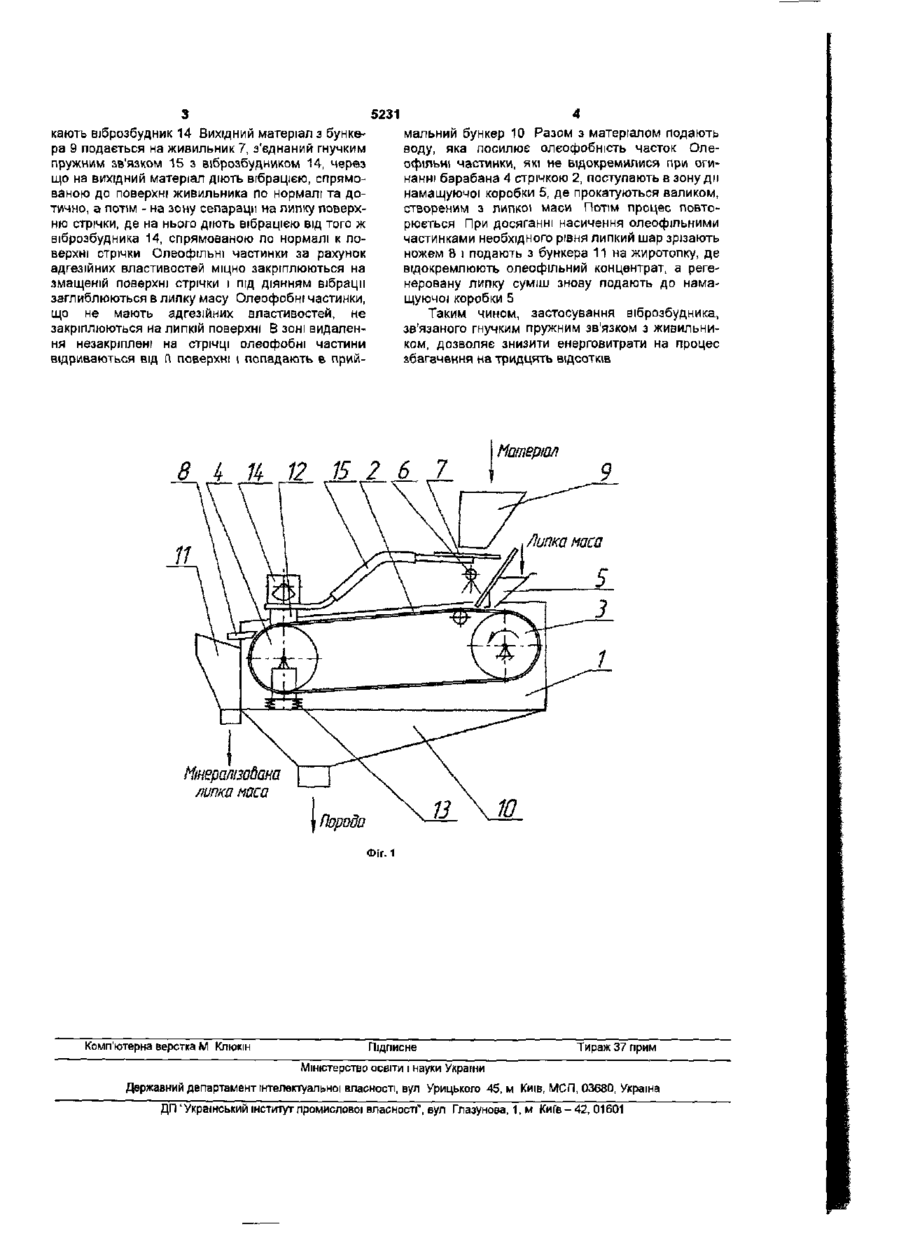

ЛИПКІСНИЙ сепаратор, що містить корпус з розташованою у ньому нескінченною стрічкою яка обгинає ведучий та ведений барабани, розташований біля ведучого барабана подавальний бункер з живильником, віброзбудник бризкалку, намащувальну коробку приймальні бункери, який відрізняється тим, що віброзбудник зв'язаний гнучким пружним зв'язком з живильником для забезпечення його вібрацією вильника При цьому гнучкий пружний зв'язок частково гасить, як непотрібну, дотичну складову вібрації веденого барабану та нескінченній стрічки На фіг 1 наведено схематичне зображення конструкції сепаратора Сепаратор має корпус 1, в верхній частині якого розташована нескінченна стрічка, 2, яка обгинає ведучий 3 та ведений 4 барабани, ВІСІ ЯКИХ вста новлені на корпусі 1, намащуючу коробку 5 - над верхньою гілкою нескінченній стрічки 2 у ведучого барабана 3, бризкало 6 під живильником 7, ніж 8, розташований біля веденого барабана 4 над верхньою гілкою нескінченній стрічки 2, подавальний бункер 9 - понад живильником 7, приймальний породний бункер 10 - під нижньою гілкою нескінченній стрічки 2, приймальний бункер концентрату 11 для приймання мінералізованої липкої маси, розташований під ножем 8, опору 12 на якій встановлено віброзбудник 14, віброізолятор 13, на якому встановлено ведений барабан 4, гнучкий пружний зв'язок 15 для зв'язку віброзбудника 14 з живильником 7 Працює сепаратор таким чином Розтоплену липку масу подають в намащуючу коробку 5, вмикають ведучий барабан 3, внаслідок чого верхня плка стрічки 2 рухається від ведучого барабана до веденого і в зоні підготовки відбувається намащування поверхні стрічки липкою масою через щілину в намащуючій коробці 5 Липку масу подають з лишком для формування в намащуючий коробці валика Після чого подають воду з бризкала 6 для змочування та охолодження шару липкої маси, а потім подають матеріал в бункер 9 і вми С u З 5231 кають віброзбудник 14 Вихідний матеріал з бункемальний бункер 10 Разом з матеріалом подають ра 9 подається на живильник 7, з'єднаний гнучким воду, яка посилює олєофобність часток Олепружним зв'язком 15 з віброзбудником 14, через офільні частинки, які не відокремилися при огищо на вихідний матеріал діють вібрацією, спрямонанні барабана 4 стрічкою 2, поступають в зонуди ваною до поверхні живильника по нормалі та донамащуючої коробки 5, де прокатуються валиком, тично, а потім - на зону сепарації на липку поверхствореним з липкої маси Потім процес повтоню стрічки, де на нього діють вібрацією від того ж рюється При досяганні насичення олеофільними віброзбудника 14, спрямованою по нормалі к почастинками необхідного рівня липкий шар зрізають верхні стрічки Олеофільні частинки за рахунок ножем 8 і подають з бункера 11 на жиротопну, де адгезійних властивостей міцно закріплюються на відокремлюють олеофільний концентрат, а регезмащеній поверхні стрічки і під діянням вібрації неровану липку суміш знову подають до намазаглиблюються в липку масу Олеофобні частинки, щуючої коробки 5 що не мають адгезійних властивостей, не Таким чином, застосування віброзбудника, закріплюються на липкій поверхні В зоні видалензв'язаного гнучким пружним зв'язком з живильниня незакртлені на стрічці олеофобні частини ком, дозволяє знизити енерговитрати на процес відриваються від ft поверхні і попадають в прийзбагачення на тридцять відсотків 8 і> % 12 15 2 6 7 Матеріал Мінерал/задана лита масо Породи Фіг. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП'Український інститут промислової власності", вул Глазунова, 1, м Київ- 42, 01601
